Прецизионные тиски для шлифования и контроля от Hoffmann Group Особенности Сталь закалённая Со всех сторон с прециз шлифовальной обработкой Установка

Прецизионные тиски для шлифования и контроля от Hoffmann Group Особенности Сталь закалённая Со всех сторон с прециз шлифовальной обработкой Установка

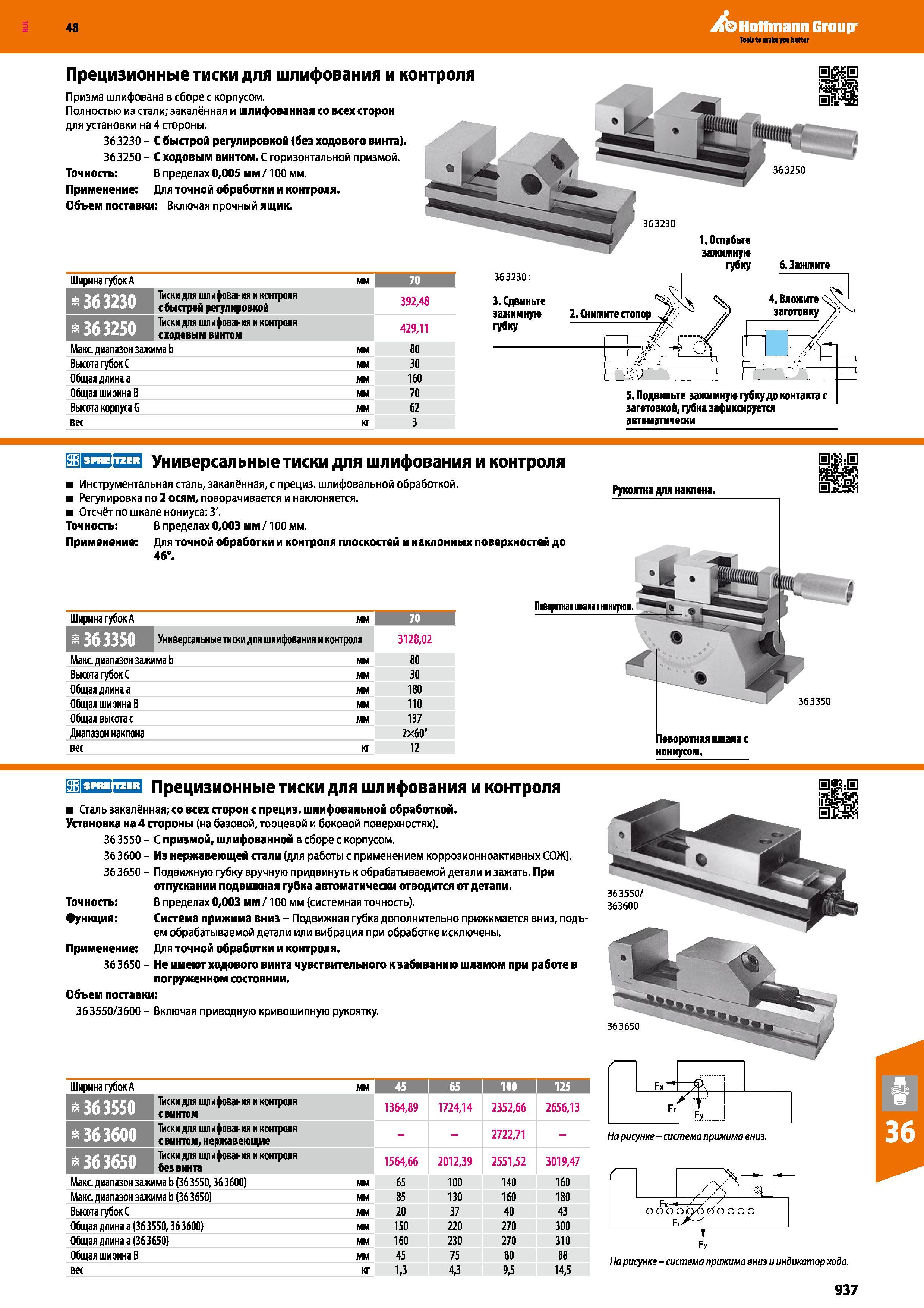

Прецизионные тиски для шлифования и контроля от Hoffmann Group Особенности Сталь закалённая Со всех сторон с прециз. шлифовальной обработкой. Установка на 4 стороны (на базовой, торцевой и боковой поверхностях). 36 3550 - С призмой, шлифованной в сборе с корпусом. 36 3600 - Из нержавеющей стали (для работы с применением коррозионноактивных СОЖ). 363650 - Подвижную губку вручную придвинуть к обрабатываемой детали и зажать. При отпускании подвижная губка автоматически отводится от детали. Точность: В пределах 0,003 мм /100 мм (системная точность). Функция: Система прижима вниз - Подвижная губка дополнительно прижимается вниз, подъ- ем обрабатываемой детали или вибрация при обработке исключены. Применение Для точной обработки и контроля. 36 3650 - Не имеют ходового винта чувствительного к забиванию шламом при работе в погруженном состоянии. Объем поставки: 363550/3600 - Включая приводную кривошипную рукоятку. 363550/ 363600 363650 Fy На рисунке - система прижима вниз и индикатор хода. 937 На рисунке - система прижима вниз. 48 Hoffmann Group Ширина губок А мм 70 Тиски для шлифования и контроля с быстрой регулировкой 392,48 Тиски для шлифования и контроля щЩу с ходовым винтом 429,11 Макс. диапазон зажима b мм 80 Высота губок С мм 30 Общая длина а мм 160 Общая ширина В мм 70 Высота корпуса G мм 62 вес кг 3 363230: 3. Сдвиньте зажимную губку Прецизионные тиски для шлифования и контроля Призма шлифована в сборе с корпусом. Полностью из стали; закалённая и шлифованная со всех сторон для установки на 4 стороны. 363230-С быстрой регулировкой (без ходового винта). 36 3250 - С ходовым винтом. С горизонтальной призмой. Точность: В пределах0,005 мм/100мм. Применение Для точной обработки и контроля. Объем поставки; Включая прочный ящик. 363250 5. Подвиньте зажимную губку до контакта с заготовкой, губка зафиксируется автоматически 363230 1.Ослабьте зажимную губку б. Зажмите 4. Вложите заготовку 2. Снимите стопор Универсальные тиски для шлифования и контроля Инструментальная сталь, закалённая, с прециз. шлифовальной обработкой. Регулировка по2 осям, поворачивается и наклоняется. Отсчёт по шкале нониуса: 3'. Точность: В пределах 0,003 мм/100 мм. Применение Для точной обработки и контроля плоскостей и наклонных поверхностей до 46". Рукоятка для наклона. Ширина губок А мм 70 Универсальные тиски для шлифования и контроля 3128,02 Макс. диапазон зажима b мм 80 Высота губок С мм 30 Общая длина а мм 180 Общая ширина В мм 110 Общая высота с мм 137 Диапазон наклона 2x60° вес кг 12 363350 1оворотнаяшкалас нониусом. Ширина губок А мм 45 1 65 Е юо 1 125 363550 Тиски для шлифования и контроля с винтом 1364,89 1724,14 2352,66 2656,13 Тиски для шлифования и контроля с винтом, нержавеющие 2722,71 - 363650 Тиски для шлифования и контроля без винта 1564,66 2012,39 2551,52 3019,47 Макс. диапазон зажима b (36 3550,36 3600) мм 65 100 140 160 Макс. диапазон зажима b (36 3650) мм 85 130 160 180 Высота губок С мм 20 37 40 43 Общая длина а (36 3550,36 3600) мм 150 220 270 300 Общая длина а (36 3650) мм 160 230 270 310 Общая ширина В мм 45 75 80 88 вес кг 1,3 4,3 9,5 14,5
