Калибр средство контроля воспроизводящее геометрические параметры элементов изделия определяемые заданными предельными линейными или угловыми размерами

Калибр средство контроля воспроизводящее геометрические параметры элементов изделия определяемые заданными предельными линейными или угловыми размерами и контак

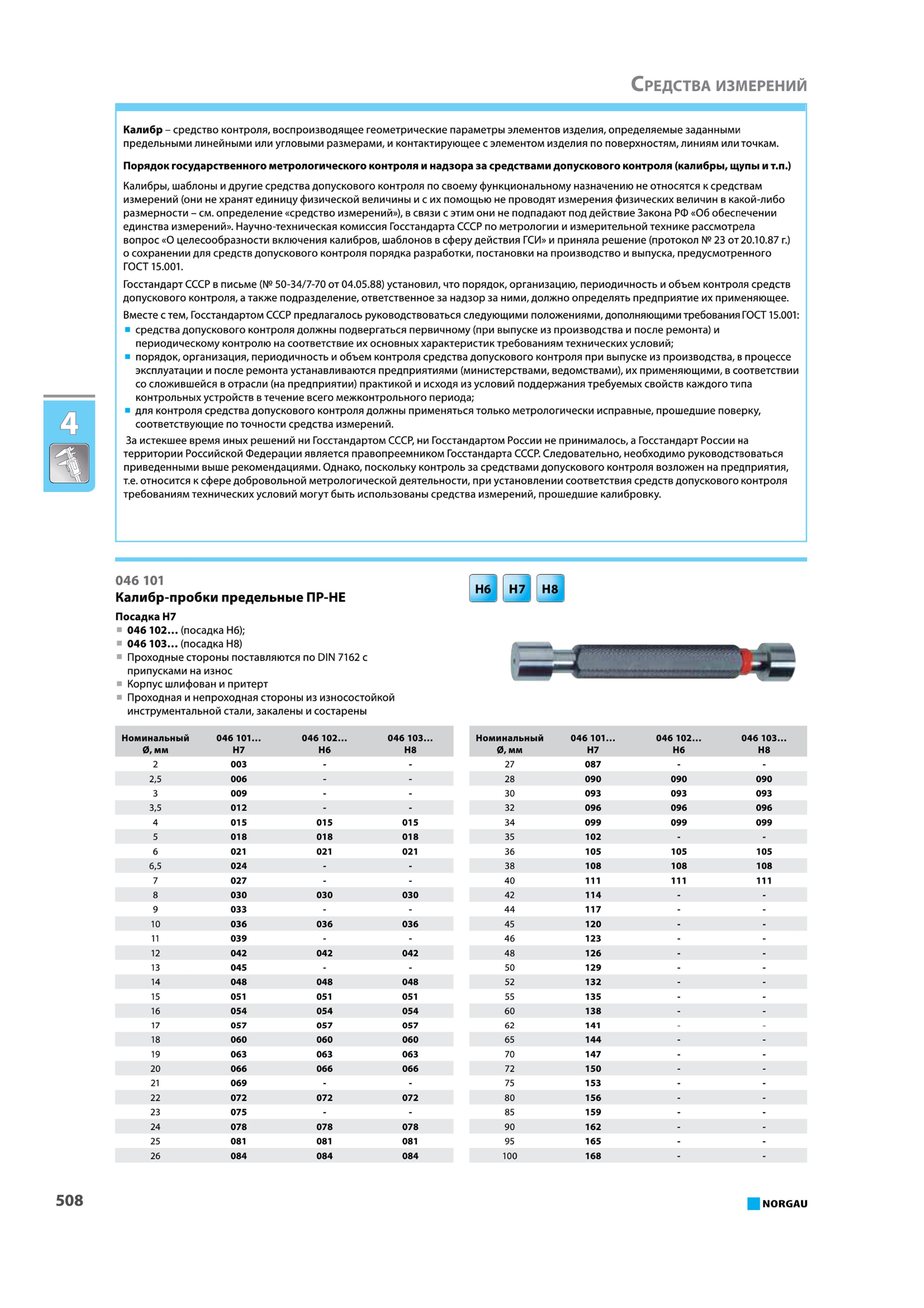

Калибр средство контроля воспроизводящее геометрические параметры элементов изделия определяемые заданными предельными линейными или угловыми размерами и контактирующее с элементом изделия по поверхностям линиям или точкам. Порядок государственного метрологического контроля и надзора за средствами допускового контроля (калибры щупы и т.п.) Калибры шаблоны и другие средства допускового контроля по своему функциональному назначению не относятся к средствам измерений (они не хранят единицу физической величины и с их помощью не проводят измерения физических величин в какой-либо размерности см. определение средство измерений ) в связи с этим они не подпадают под действие Закона РФ Об обеспечении единства измерений Научно-техническая комиссия Госстандарта СССР по метрологии и измерительной технике рассмотрела вопрос О целесообразности включения калибров шаблонов в сферу действия ГСИ и приняла решение (протокол 23 от 20.10.87 г.) о сохранении для средств допускового контроля порядка разработки постановки на производство и выпуска предусмотренного ГОСТ 15.001. Госстандарт СССР в письме ( 50-34 7-70 от 04.05.88) установил что порядок организацию периодичность и объем контроля средств допускового контроля а также подразделение ответственное за надзор за ними должно определять предприятие их применяющее. Вместе с тем Госстандартом СССР предлагалось руководствоваться следующими положениями дополняющими требования ГОСТ 15.001 средства допускового контроля должны подвергаться первичному (при выпуске из производства и после ремонта) и периодическому контролю на соответствие их основных характеристик требованиям технических условий; порядок организация периодичность и объем контроля средства допускового контроля при выпуске из производства в процессе эксплуатации и после ремонта устанавливаются предприятиями (министерствами ведомствами) их применяющими в соответствии со сложившейся в отрасли (на предприятии) практикой и исходя из условий поддержания требуемых свойств каждого типа контрольных устройств в течение всего межконтрольного периода; для контроля средства допускового контроля должны применяться только метрологически исправные прошедшие поверку соответствующие по точности средства измерений. За истекшее время иных решений ни Госстандартом СССР ни Госстандартом России не принималось а Госстандарт России на территории Российской Федерации является правопреемником Госстандарта СССР. Следовательно необходимо руководствоваться приведенными выше рекомендациями. Однако поскольку контроль за средствами допускового контроля возложен на предприятия т.е. относится к сфере добровольной метрологической деятельности при установлении соответствия средств допускового контроля требованиям технических условий могут быть использованы средства измерений прошедшие калибровку. 046 101 Калибр-пробки предельные ПР-НЕ Посадка Н7 046 102 (посадка Нб); 046 103 (посадка Н8) Проходные стороны поставляются по DIN 7162 с припусками на износ Корпус шлифован и притерт Проходная и непроходная стороны из износостойкой инструментальной стали закалены и состарены Номинальный 046 101 046 102 046 103 0 мм Н7 Нб Н8 Номинальный 046 101 046 102 046 103 0 мм Н7 Нб Н8 25 006 28 090 090 090 3 009 30 093 093 093 35 012 32 096 096 096 4 015 015 015 34 099 099 099 5 018 018 018 35 102 6 021 021 021 36 105 105 105 65 024 38 108 108 108 7 027 40 111 111 111 8 030 030 030 42 114 9 033 44 117 10 036 036 036 45 120 11 039 46 123 12 042 042 042 48 126 13 045 50 129 14 048 048 048 52 132 15 051 051 051 55 135 16 054 054 054 60 138 17 057 057 057 62 141 18 060 060 060 65 144 19 063 063 063 70 147 20 066 066 066 72 150 21 069 75 153 22 072 072 072 80 156 23 075 85 159 24 078 078 078 90 162 25 081 081 081 95 165 26 084 084 084 100 168 508 NORGAU
