MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

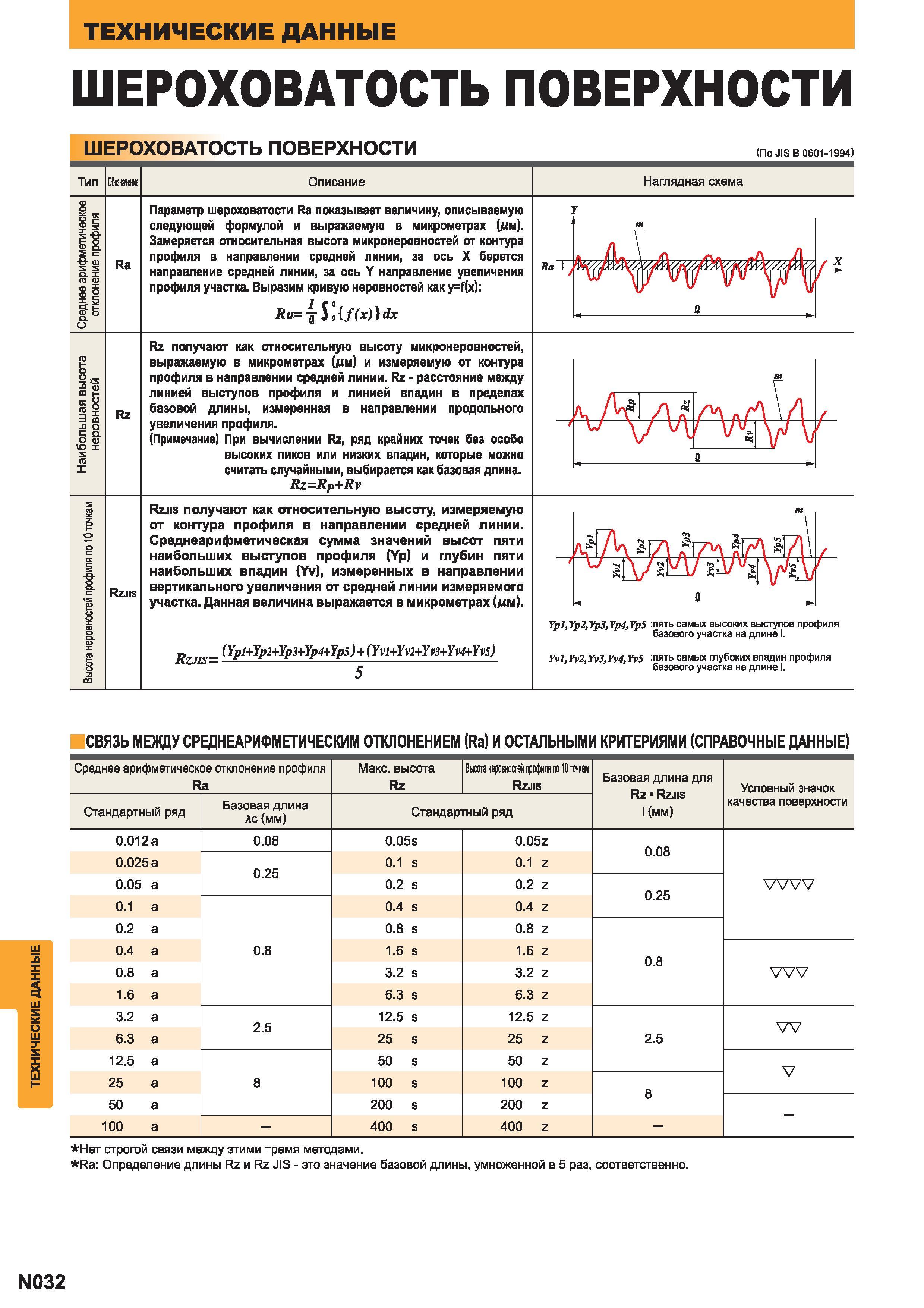

Шероховатость поверхности (По JIS В 0601-1994) Основные положения Связь между среднеарифметическим отклонением (Ra) и остальными показателями

1314 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.N032

1314 Шероховатость поверхности (По JIS В 0601-1994) Основные положения Связь между среднеарифметическим отклонением (Ra) и остальными показателями Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. N032

Шероховатость поверхности (По JIS В 0601-1994) Основные положения Связь между среднеарифметическим отклонением (Ra) и остальными показателями

Шероховатость поверхности (По JIS В 0601-1994) Основные положения Связь между среднеарифметическим отклонением (Ra) и остальными показателями _ Справочная таблицаТип Обозначение Описание Наглядная схема 5 1-0-s а S с -0- 05 2 5 О Ra Параметр шероховатости Ra показывает величину описываемую следующей формулой и выражаемую в микрометрах Gum). Замеряется относительная высота микронеровностей от контура профиля в направлении средней линии за ось X берется направление средней линии за ось Y направление увеличения профиля участка. Выразим кривую неровностей KaKyf(x) Raj o f(x) dx 5 - 0 0 х s 1 Rz Rz получают как относительную высоту микронеровностей выражаемую в микрометрах (дм) и измеряемую от контура профиля в направлении средней линии. Rz - расстояние между линией выступов профиля и линией впадин в пределах базовой длины измеренная в направлении продольного увеличения профиля. (Примечание) При вычислении Rz ряд крайних точек без особо высоких пиков или низких впадин которые можно считать случайными выбирается как базовая длина. Rz-Rp+Rv Rzjis Rzjis получают как относительную высоту измеряемую от контура профиля в направлении средней линии. Среднеарифметическая сумма значений высот пяти наибольших выступов профиля (Yp) и глубин пяти наибольших впадин (Yv) измеренных в направлении вертикального увеличения от средней линии измеряемого участка. Данная величина выражается в микрометрах (мм). RzJIS (Ypl+Yp2+Yp3+Yp4+Yps)+(Yvl+Yv2+Yv3+Yv4+Yvs) 5 YplYp2Yp3Yp4Yp5 пять самых высоких выступов профиля базового участка на длине I. YvlYv2Yv3Yv4Yv5 пять самых глубоких впадин профиля базового участка на длине I. СВЯЗЬ МЕЖДУ СРЕДНЕАРИФМЕТИЧЕСКИМ ОТКЛОНЕНИЕМ (Ra) И ОСТАЛЬНЫМИ КРИТЕРИЯМИ (СПРАВОЧНЫЕ ДАННЫЕ) Среднее арифметическое отклонение профиля Ra Макс. высота Rz Высота неровностей профи по 10 там Rzjis Базовая длина для Rz Rzjis (мм) Условный значок Стандартный ряд Базовая длина яс (мм) Стандартный ряд качества поверхности 0.012а 0.08 0.05s 0.05z 0.08 0.025 а 0.25 0.1 s 0.1 z 0.05 а 0.2 s 0.2 z 0.25 vvvv 0.1 а 0.4 s 0.4 z 0.2 а 0.8 s 0.8 z 0.4 а 0.8 а 0.8 1.6 S 3.2 s 1.6 Z 3.2 z 0.8 vvv 1.6 а 6.3 s 6.3 z 3.2 а 6.3 а 2.5 12.5 s 25 s 12.5 z 25 z 2.5 vv 12.5 а 50 s 50 z V 25 а 8 100 s 100 z 8 50 а 200 s 200 z 100 а - 400 s 400 z - Нет строгой связи между этими тремя методами. Ra Определение длины Rz и Rz JIS - это значение базовой длины умноженной в 5 раз соответственно. N032 ТЕХНИЧЕСКИЕ ДАННЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ
