HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

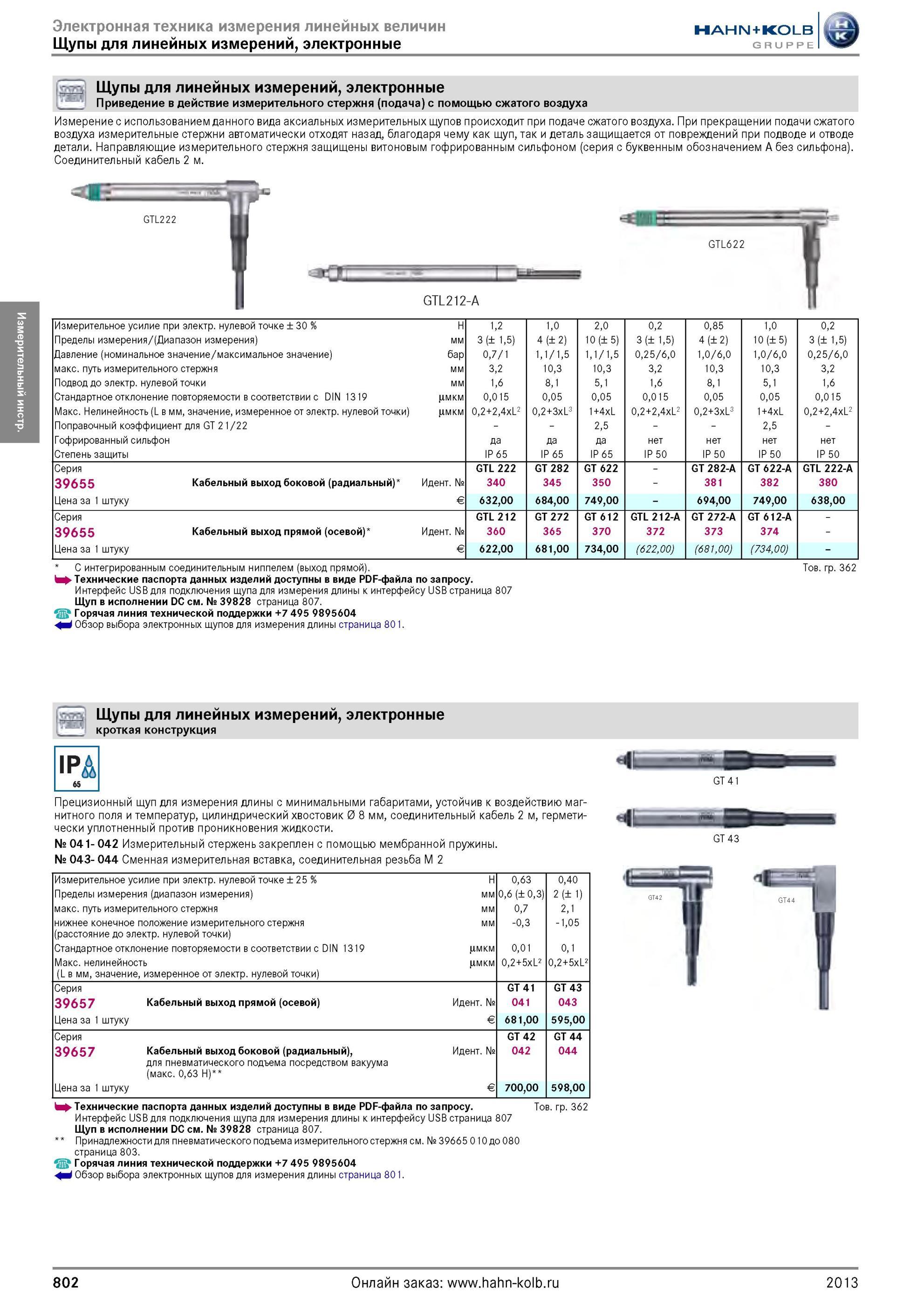

802 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.802

802 Щупы для линейных измерений, электронные Приведение в действие измерительного стержня (подача) с помощью сжатого воздуха Измерение с использованием да Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 802

Щупы для линейных измерений, электронные Приведение в действие измерительного стержня (подача) с помощью сжатого воздуха Измерение с использованием да

Щупы для линейных измерений, электронные Приведение в действие измерительного стержня (подача) с помощью сжатого воздуха Измерение с использованием данного вида аксиальных измерительных щупов происходит при подаче сжатого воздуха. При прекращении подачи сжатого воздуха измерительные стержни автоматически отходят назад, благодаря чему как щуп, так и деталь защищается от повреждений при подводе и отводе детали. Направляющие измерительного стержня защищены витоновым гофрированным сильфоном (серия с буквенным обозначением A без сильфона). Соединительный кабель 2 м. Измерительное усилие при электр. нулевой точке ± 30 1,2 1,0 2,0 0,2 0,85 1,0 0,2 Пределы измерения/(Диапазон измерения) мм 3 (± 1,5) 4 (± 2) 10 (± 5) 3 (± 1,5) 4 (± 2) 10 (± 5) 3 (± 1,5) Давление (номинальное значение/максимальное значение) бар 0,7/1 1,1/1,5 1,1/1,5 0,25/6,0 1,0/6,0 1,0/6,0 0,25/6,0 макс. путь измерительного стержня мм 3,2 10,3 10,3 3,2 10,3 10,3 3,2 Подвод до электр. нулевой точки мм 1,6 8,1 5,1 1,6 8,1 5,1 1,6 Стандартное отклонение повторяемости в соответствии с DIN 1319 цмкм 0,015 0,05 0,05 0,015 0,05 0,05 0,015 Mакс. Нелинейность (L в мм, значение, измеренное от электр. нулевой точки) цмкм 0,2+2,4xL2 0,2+3xL3 1+4xL 0,2+2,4xL2 0,2+3xL3 1+4xL 0,2+2,4xL2 Поправочный коэффициент для GT 21/22 2,5 2,5 Гофрированный сильфон да нет нет нет нет Степень защиты IP 65 IP 65 IP 65 IP 50 IP 50 IP 50 IP 50 Серия GTL 222 GT 282 GT 622 GT 282-A GT 622-A GTL 222-A 39655 Кабельный выход боковой (радиальный) Идентификационный номер № 340 345 350 381 382 380 Цена за 1 штуку Евро € 632,00 684,00 749,00 694,00 749,00 638,00 Серия 39655 Кабельный выход прямой (осевой) Цена за 1 штуку Идентификационный номер № Евро € GTL 212 360 622,00 GT 272 365 681,00 GT 612 370 734,00 GTL 212-A 372 (622,00) GT 272-A 373 (681,00) GT 612-A 374 (734,00) С интегрированным соединительным ниппелем (выход прямой). Товарная группа 362 Технические паспорта данных изделий доступны в виде PDF-файла по запросу. Интерфейс USB для подключения щупа для измерения длины к интерфейсу USB страница 807 Щуп в исполнении DС см. № 39828 страница 807. t Горячая линия технической поддержки Обзор выбора электронных щупов для измерения длины страница 801. р& Прецизионный щуп для измерения длины с минимальными габаритами, устойчив к воздействию магнитного поля и температур, цилиндрический Хвостовик диаметром 8 мм, соединительный кабель 2 м, герметически уплотненный против проникновения жидкости. № 041- 042 Измерительный стержень закреплен с помощью мембранной пружины. № 043- 044 Сменная измерительная вставка, соединительная резьба M 2 Измерительное усилие при электр. нулевой точке ± 25 Пределы измерения (диапазон измерения) макс. путь измерительного стержня нижнее конечное положение измерительного стержня (расстояние до электр. нулевой точки) Стандартное отклонение повторяемости в соответствии с DIN 1319 Mакс. нелинейность (L в мм, значение, измеренное от электр. нулевой точки) Серия 39657 Цена за 1 штуку Кабельный выход прямой (осевой) Серия 39657 Цена за 1 штуку Кабельный выход боковой (радиальный), для пневматического подъема посредством вакуума (макс. 0,63 Н) 0,63 0,40 мм 0,6 (± 0,3) 2 (± 1) мм 0,7 2,1 мм -0,3 -1,05 цмкм 0,01 0,1 цмкм 0,2 + 5xL2 0,2 + 5xL2 GT 41 GT 43 Идентификационный номер № 041 043 Евро € 681,00 595,00 GT 42 GT 44 Идентификационный номер № 042 044 Евро € 700,00 598,00 GT 43 Технические паспорта данных изделий доступны в виде PDF-файла по запросу. Товарная группа 362 Интерфейс USB для подключения щупа для измерения длины к интерфейсу USB страница 807 Щуп в исполнении DС см. № 39828 страница 807. Принадлежности для пневматического подъема измерительного стержня см. № 39665 010 до 080 страница 803. Горячая линия технической поддержки Обзор выбора электронных щупов для измерения длины страница 801. 802 2013
