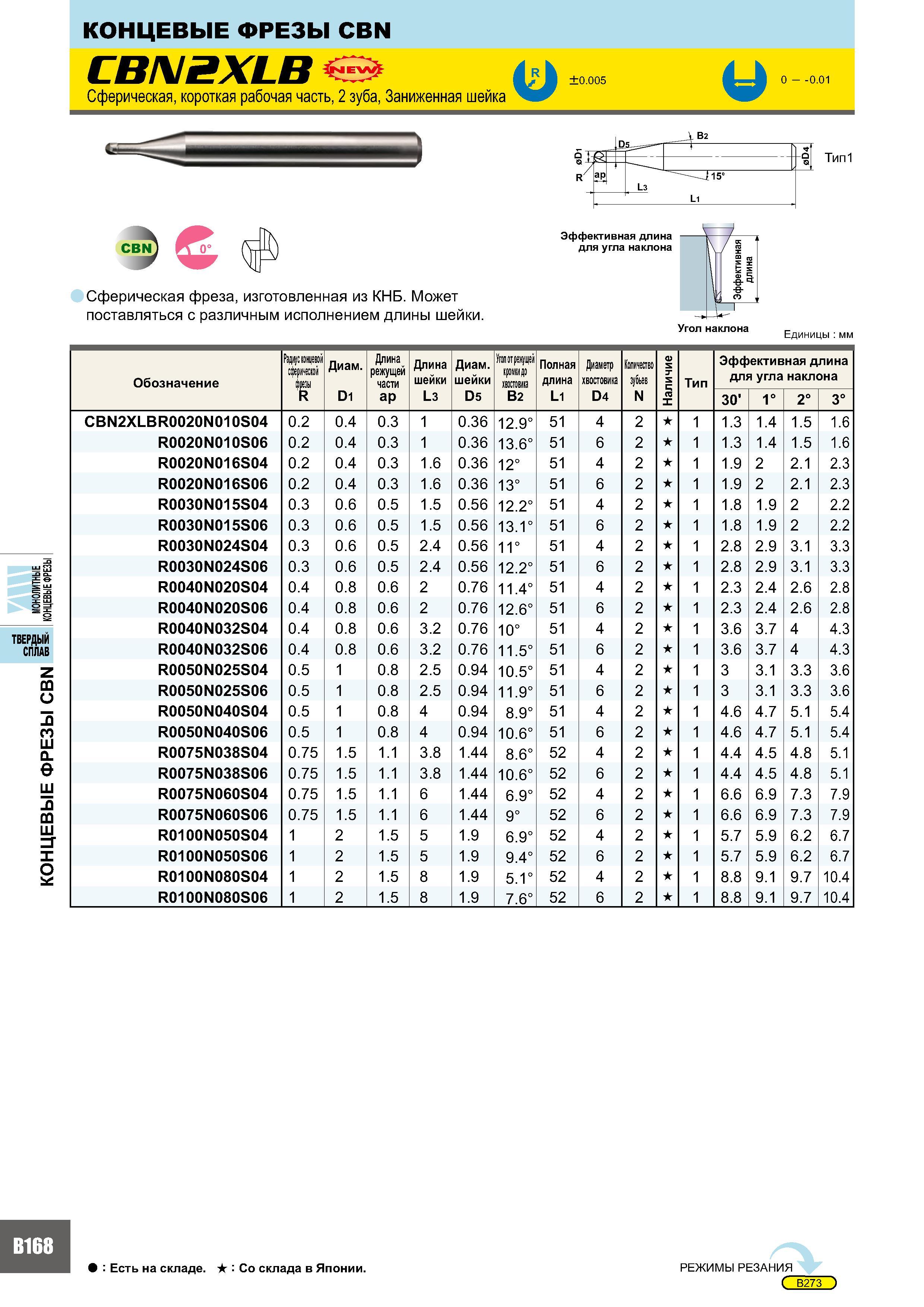

Сферическая концевая фреза Mitsubishi изготовленная из КНБ Может поставляться с различным исполнением длины шейки Основные характеристики инструмента

Сферическая концевая фреза Mitsubishi изготовленная из КНБ Может поставляться с различным исполнением длины шейки Основные характеристики инструмента

Сферическая концевая фреза Mitsubishi изготовленная из КНБ Может поставляться с различным исполнением длины шейки Основные характеристики инструмента _ Единицы мм Обозначение Радиус концевой сферической R Диам. D1 Длина режущей части ap Длина шейки L3 Диам. шейки D5 Уи от режущей кромки до хвостовика B2 Полная длина L1 Диаметр хвостовика D4 Количество зубьев N е и X и с, а X Тип Эффективная длина для угла наклона 30' 1° 2° 3° CBN2XLB R0020N010S04 0.2 0.4 0.3 1 0.36 12.9° 51 4 2 s 1 1.3 1.4 1.5 1.6 R0020N010S06 0.2 0.4 0.3 1 0.36 13.6° 51 6 2 s 1 1.3 1.4 1.5 1.6 R0020N016S04 0.2 0.4 0.3 1.6 0.36 12° 51 4 2 s 1 1.9 2 2.1 2.3 R0020N016S06 0.2 0.4 0.3 1.6 0.36 13° 51 6 2 s 1 1.9 2 2.1 2.3 R0030N015S04 0.3 0.6 0.5 1.5 0.56 12.2° 51 4 2 s 1 1.8 1.9 2 2.2 R0030N015S06 0.3 0.6 0.5 1.5 0.56 13.1° 51 6 2 s 1 1.8 1.9 2 2.2 R0030N024S04 0.3 0.6 0.5 2.4 0.56 11° 51 4 2 s 1 2.8 2.9 3.1 3.3 R0030N024S06 0.3 0.6 0.5 2.4 0.56 12.2° 51 6 2 s 1 2.8 2.9 3.1 3.3 R0040N020S04 0.4 0.8 0.6 2 0.76 11.4° 51 4 2 s 1 2.3 2.4 2.6 2.8 R0040N020S06 0.4 0.8 0.6 2 0.76 12.6° 51 6 2 s 1 2.3 2.4 2.6 2.8 R0040N032S04 0.4 0.8 0.6 3.2 0.76 10° 51 4 2 s 1 3.6 3.7 4 4.3 R0040N032S06 0.4 0.8 0.6 3.2 0.76 11.5° 51 6 2 s 1 3.6 3.7 4 4.3 R0050N025S04 0.5 1 0.8 2.5 0.94 10.5° 51 4 2 s 1 3 3.1 3.3 3.6 R0050N025S06 0.5 1 0.8 2.5 0.94 11.9° 51 6 2 s 1 3 3.1 3.3 3.6 R0050N040S04 0.5 1 0.8 4 0.94 8. 9 о 51 4 2 s 1 4.6 4.7 5.1 5.4 R0050N040S06 0.5 1 0.8 4 0.94 10.6° 51 6 2 s 1 4.6 4.7 5.1 5.4 R0075N038S04 0.75 1.5 1.1 3.8 1.44 8. 6 о 52 4 2 s 1 4.4 4.5 4.8 5.1 R0075N038S06 0.75 1.5 1.1 3.8 1.44 10.6° 52 6 2 s 1 4.4 4.5 4.8 5.1 R0075N060S04 0.75 1.5 1.1 6 1.44 6.9° 52 4 2 s 1 6.6 6.9 7.3 7.9 R0075N060S06 0.75 1.5 1.1 6 1.44 9° 52 6 2 s 1 6.6 6.9 7.3 7.9 R0100N050S04 1 2 1.5 5 1.9 6. 9 о 52 4 2 s 1 5.7 5.9 6.2 6.7 R0100N050S06 1 2 1.5 5 1.9 9. 4 о 52 6 2 s 1 5.7 5.9 6.2 6.7 R0100N080S04 1 2 1.5 8 1.9 5.1° 52 4 2 s 1 8.8 9.1 9.7 10.4 R0100N080S06 1 2 1.5 8 1.9 7. 6 о 52 6 2 s 1 8.8 9.1 9.7 10.4 UJJJ3 Твердый сплав о Q. е .0 X о a Есть на складе. S Со склада в Японии. РЕЖИМЫ РЕЗАНИЯ сию Концевые фрезы CBN CBN
