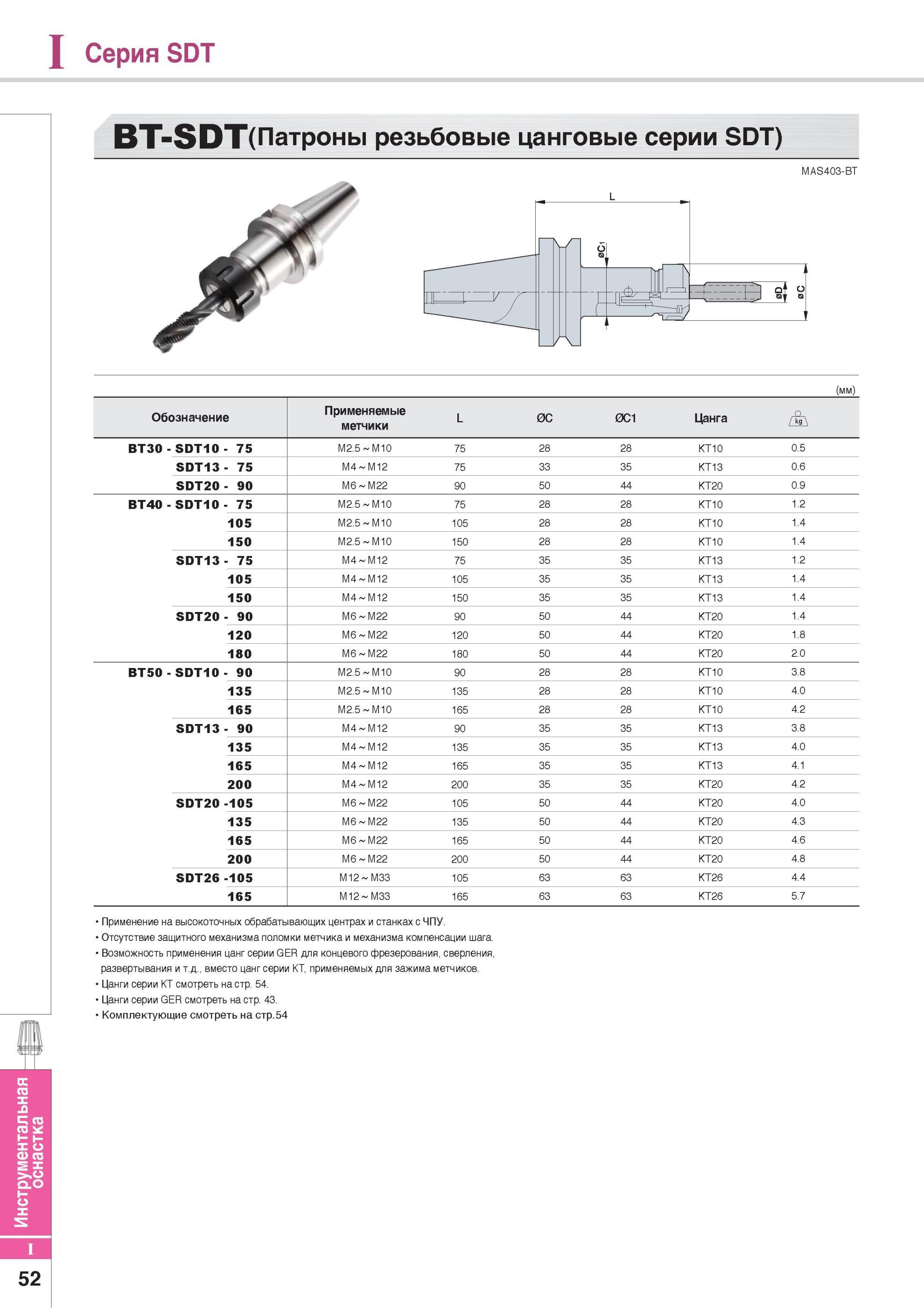

862 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.I52

862 Серия SDT BT-SDT(Патроны резьбовые цанговые серии SDT) MAS403-BT (мм) Обозначение Применяемые метчики L 0C 0C1 Цанга Дд BT30 - SDT10 - 75 M2 5 M10 75 28 28 Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I52

Серия SDT BT-SDT(Патроны резьбовые цанговые серии SDT) MAS403-BT (мм) Обозначение Применяемые метчики L 0C 0C1 Цанга Дд BT30 - SDT10 - 75 M2 5 M10 75 28 28

Серия SDT BT-SDT(Патроны резьбовые цанговые серии SDT) MAS403-BT (мм) Обозначение Применяемые метчики L 0C 0C1 Цанга Дд BT30 - SDT10 - 75 M2.5 M10 75 28 28 KT10 0.5 SDT13- 75 M4 M12 75 33 35 KT13 0.6 SDT20 - 90 M6 M22 90 50 44 KT20 0.9 BT40 - SDT10 - 75 M2.5 M10 75 28 28 KT10 1.2 105 M2.5 M10 105 28 28 KT10 1.4 150 M2.5 M10 150 28 28 KT10 1.4 SDT13- 75 M4 M12 75 35 35 KT13 1.2 105 M4 M12 105 35 35 KT13 1.4 150 M4 M12 150 35 35 KT13 1.4 SDT20 - 90 M6 M22 90 50 44 KT20 1.4 120 M6 M22 120 50 44 KT20 1.8 180 M6 M22 180 50 44 KT20 2.0 BT50 - SDT10 - 90 M2.5 M10 90 28 28 KT10 3.8 135 M2.5 M10 135 28 28 KT10 4.0 165 M2.5 M10 165 28 28 KT10 4.2 SDT13- 90 M4 M12 90 35 35 KT13 3.8 135 M4 M12 135 35 35 KT13 4.0 165 M4 M12 165 35 35 KT13 4.1 200 M4 M12 200 35 35 KT20 4.2 SDT20 -105 M6 M22 105 50 44 KT20 4.0 135 M6 M22 135 50 44 KT20 4.3 165 M6 M22 165 50 44 KT20 4.6 200 M6 M22 200 50 44 KT20 4.8 SDT26 -105 M12 M33 105 63 63 KT26 4.4 165 M12 M33 165 63 63 KT26 5.7 Применение на высокоточных обрабатывающих центрах и станках с ЧПУ. Отсутствие защитного механизма поломки метчика и механизма компенсации шага. Возможность применения цанг серии GER для концевого фрезерования, сверления, развертывания и т.д., вместо цанг серии KT, применяемых для зажима метчиков. Цанги серии KT смотреть на стр. 54. Цанги серии GER смотреть на стр. 43. Комплектующие смотреть на стр.54 Инструментальная оснастка 52 Вспомогательный инструмент Korloy для металлорежущих станков
