Серия фрез Korloy Rich Mill RM4Z для высокоэффективной плунжерной обработки где требуется эффективное удаление больших объёмов материала

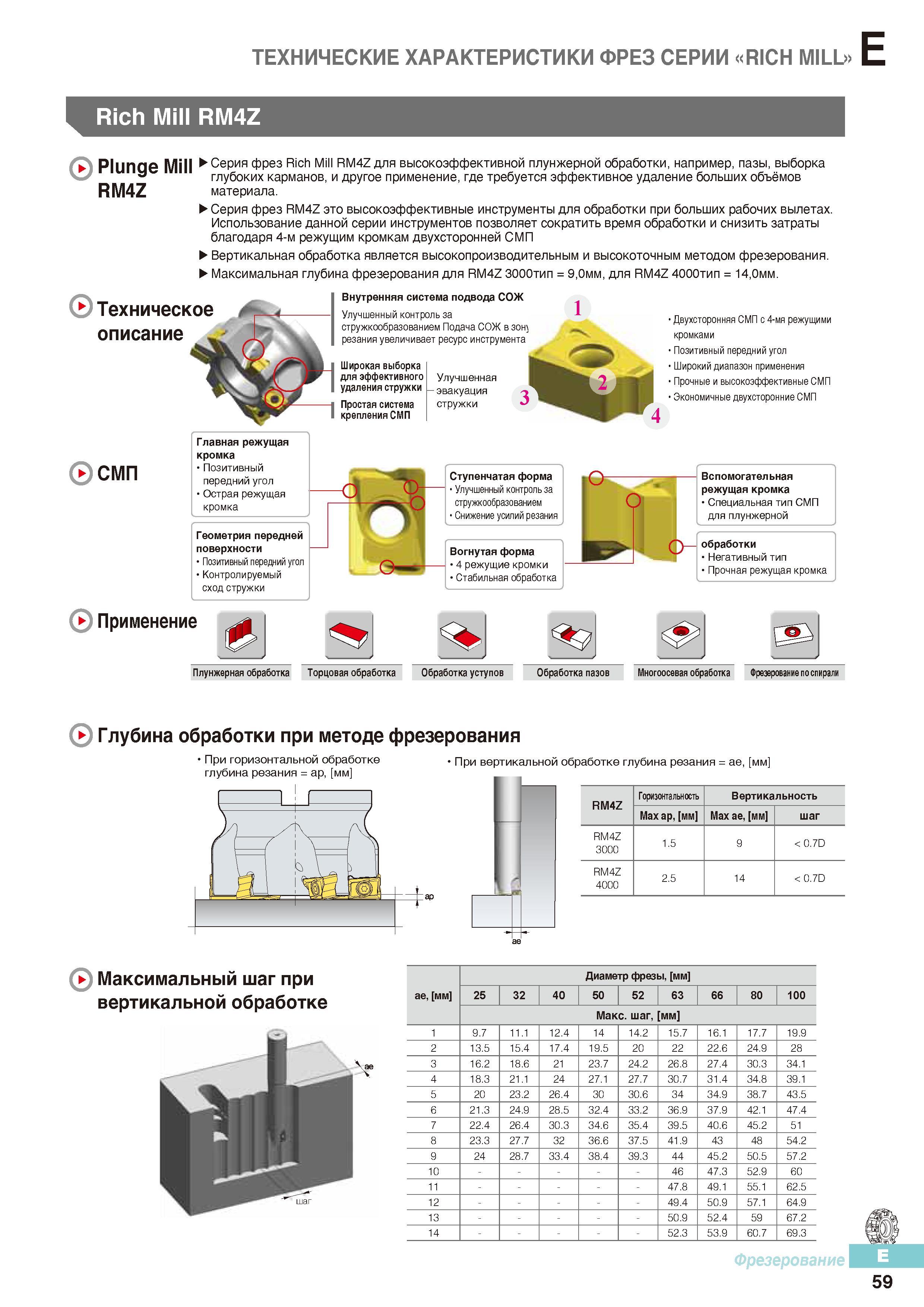

446 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.E59

446 Серия фрез Korloy Rich Mill RM4Z для высокоэффективной плунжерной обработки где требуется эффективное удаление больших объёмов материала Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. E59

Серия фрез Korloy Rich Mill RM4Z для высокоэффективной плунжерной обработки где требуется эффективное удаление больших объёмов материала

Серия фрез Korloy Rich Mill RM4Z для высокоэффективной плунжерной обработки где требуется эффективное удаление больших объёмов материала _ Серия фрез RM4Z это высокоэффективные инструменты для обработки при больших рабочих вылетах. Использование данной серии инструментов позволяет сократить время обработки и снизить затраты благодаря 4-м режущим кромкам двухсторонней СМП Вертикальная обработка является высокопроизводительным и высокоточным методом фрезерования. Максимальная глубина фрезерования для RM4Z ЗОООтип = 9,0мм, для RM4Z 4000тип = 14,0мм. Техническое описание СМП Главная режущая кромка Позитивный передний угол Острая режущая кромка Геометрия передней поверхности Позитивный передний угол Контролируемый сход стружки Применение Внутренняя система подвода СОЖ Улучшенный контроль за стружкообразованием Подача СОЖ в зон резания увеличивает ресурс инструмента 1 Широкая выборка для эффективного удаления стружки Простая система крепленияСМП Улучшенная эвакуация стружки Ступенчатая форма Улучшенный контрольза стружкообразованием Снижение усилий резания Вогнутая форма 4 режущие кромки Стабильная обработка Двухсторонняя СМП с 4-мя режущими кромками Позитивный передний угол Широкийдиапазон применения Прочные и высокоэффективные СМП Экономичные двухсторонние СМП Вспомогательная режущая кромка Специальная тип СМП для плунжерной обработки Негативный тип Прочная режущая кромка Плунжернаяобработка Торцоваяобработка Обработкауступов Обработкапазов Многоосевая обработка Фрезерование по спирали Глубина обработки при методе фрезерования При горизонтальной обработке При вертикальной обработке глубина резания = ае, мм глубина резания = ар, мм RM4Z Горизонтальность Вертикальность Махар, мм Мах ае, мм шаг RM4Z 3000 1.5 9 < 0.7D RM4Z 4000 2.5 14 < 0.7D у Максимальный шаг при вертикальной обработке ае, мм Диаметр фрезы, мм 25 32 40 50 52 63 66 80 100 Макс. шаг, мм 9.7 11.1 12.4 14 14.2 15.7 16.1 17.7 19.9 2 13.5 15.4 17.4 19.5 20 22 22.6 24.9 28 3 16.2 18.6 21 23.7 24.2 26.8 27.4 30.3 34.1 4 18.3 21.1 24 27.1 27.7 30.7 31.4 34.8 39.1 5 20 23.2 26.4 30 30.6 34 34.9 38.7 43.5 6 21.3 24.9 28.5 32.4 33.2 36.9 37.9 42.1 47.4 7 22.4 26.4 30.3 34.6 35.4 39.5 40.6 45.2 51 8 23.3 27.7 32 36.6 37.5 41.9 43 48 54.2 9 24 28.7 33.4 38.4 39.3 44 45.2 50.5 57.2 10 46 47.3 52.9 60 11 47.8 49.1 55.1 62.5 12 49.4 50.9 57.1 64.9 13 50.9 52.4 59 67.2 14 52.3 53.9 60.7 69.3 Фрезерование ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФРЕЗ СЕРИИ RICH MILL E Rich Mill RM4Z Plunqe Mill например, пазы, выборка глубоких карманов, и другое применение,
