Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)

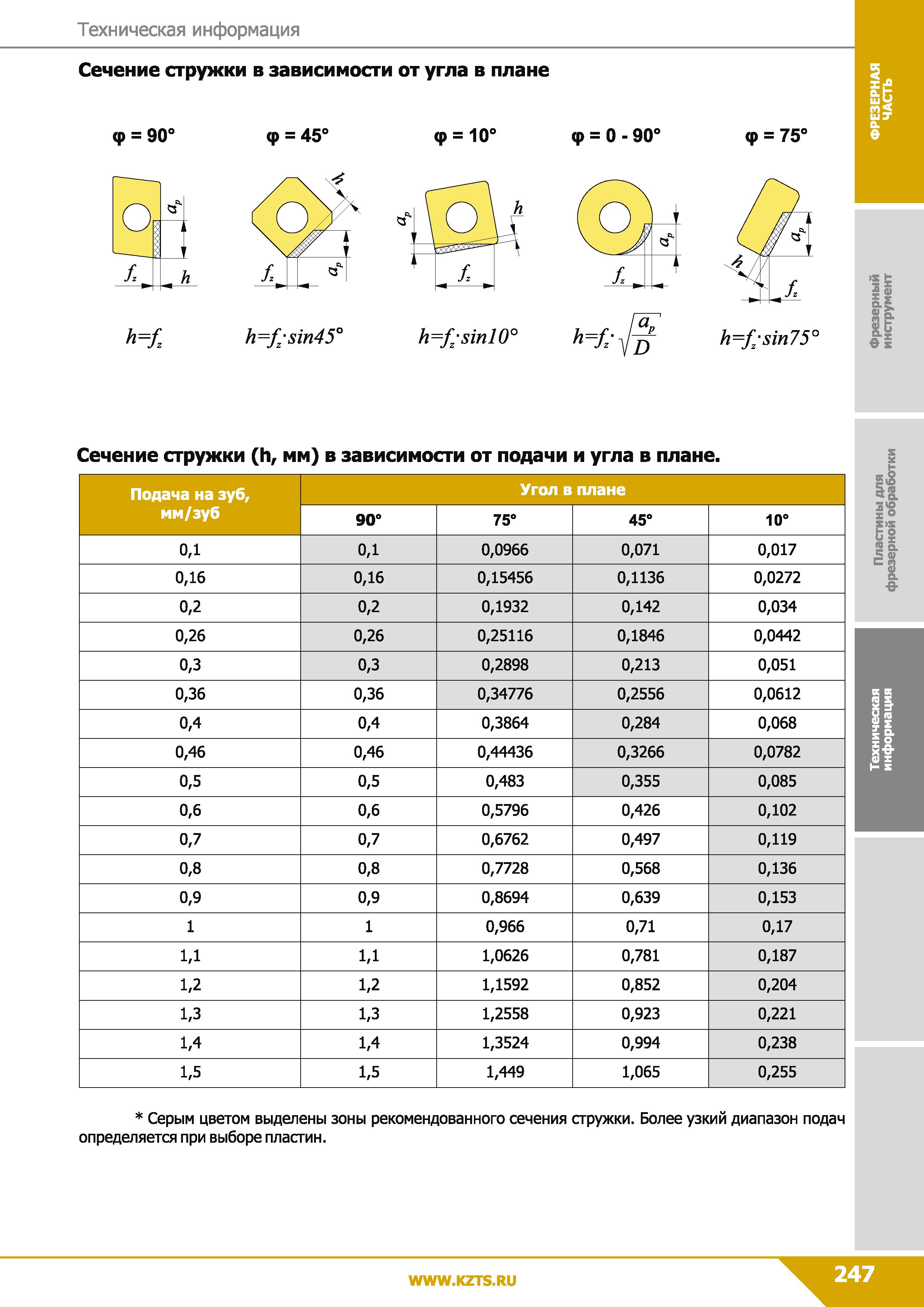

Сечение стружки в зависимости от подачи и главного угла в плане при фрезеровании корпусными фрезами со сменными режущими пластинами Таблица величин

247 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.247

247 Сечение стружки в зависимости от подачи и главного угла в плане при фрезеровании корпусными фрезами со сменными режущими пластинами Таблица величин Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 247

Сечение стружки в зависимости от подачи и главного угла в плане при фрезеровании корпусными фрезами со сменными режущими пластинами Таблица величин

Сечение стружки в зависимости от подачи и главного угла в плане при фрезеровании корпусными фрезами со сменными режущими пластинами Таблица величин _ Подача на зуб, Угол в плане мм/зуб 90° 75° 45° 10° од од 0,0966 0,071 0,017 0,16 0,16 0,15456 0,1136 0,0272 0,2 0,2 0,1932 0,142 0,034 0,26 0,26 0,25116 0,1846 0,0442 0,3 0,3 0,2898 0,213 0,051 0,36 0,36 0,34776 0,2556 0,0612 0,4 0,4 0,3864 0,284 0,068 0,46 0,46 0,44436 0,3266 0,0782 0,5 0,5 0,483 0,355 0,085 0,6 0,6 0,5796 0,426 0,102 0,7 0,7 0,6762 0,497 0,119 0,8 0,8 0,7728 0,568 0,136 0,9 0,9 0,8694 0,639 0,153 1 1 0,966 0,71 0,17 1Д 1,1 1,0626 0,781 0,187 1,2 1,2 1,1592 0,852 0,204 1,3 1,3 1,2558 0,923 0,221 1,4 1,4 1,3524 0,994 0,238 1,5 1,5 1,449 1,065 0,255 S'S &£ з X ° s>s р & С п 8. в- Серым цветом выделены зоны рекомендованного сечения стружки. Более узкий диапазон подач определяется при выборе пластин. Техническая информация Сечение стружки в зависимости от угла в плане Ф = 90° ф = 45° ф = 10° Ф = 0 - 90° Ф = 75° h=f'sin75° h=f'sin45° h=f-sinl0° 1 = Is 1 ei (h, мм)
