Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.) |
|||||

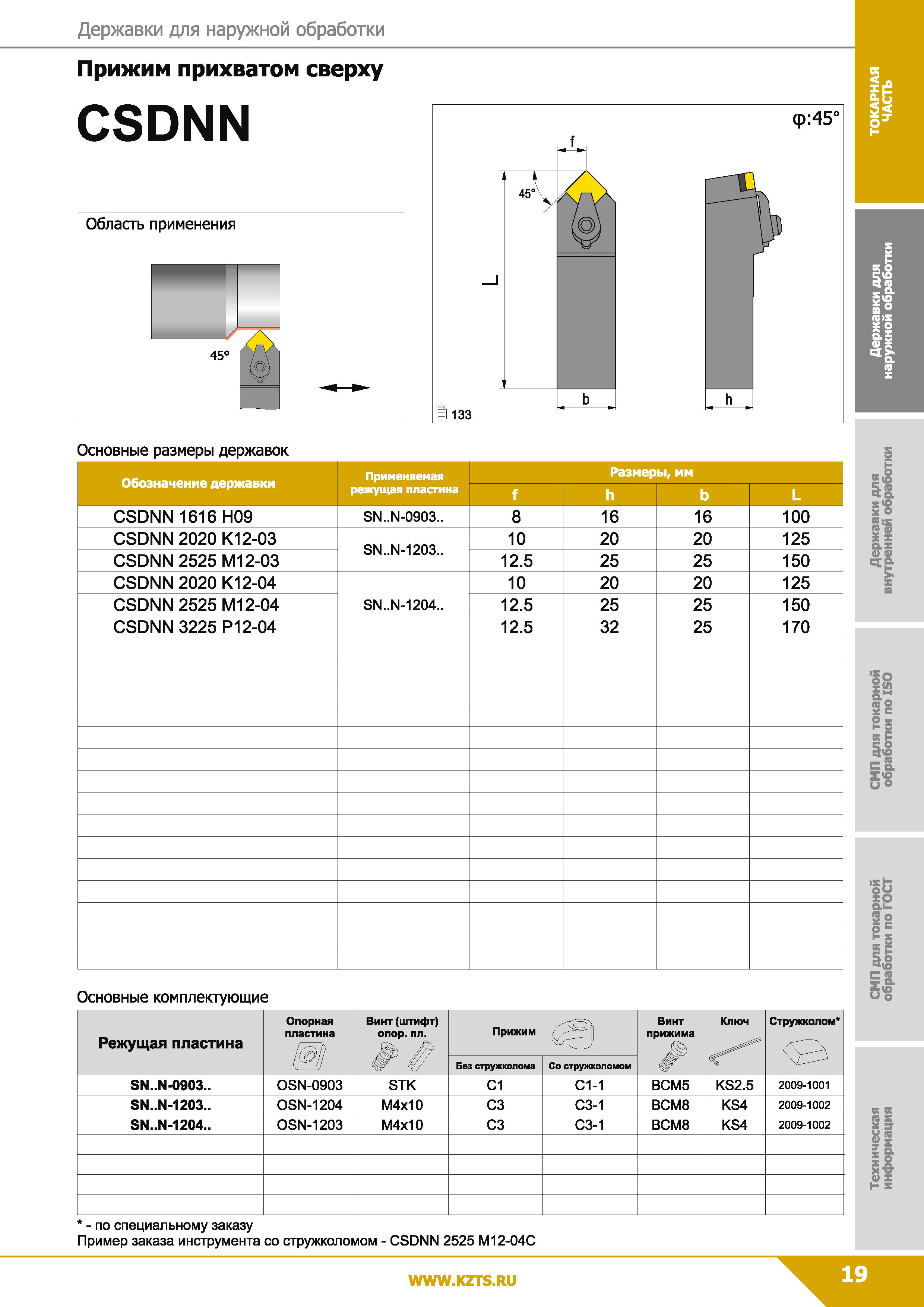

Сборный токарный инструмент со сменными режущими пластинами Державки CSDNN для наружной обработки Прижим прихватом сверху Основные размеры19 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.19 |
|||||
Сборный токарный инструмент со сменными режущими пластинами Державки CSDNN для наружной обработки Прижим прихватом сверху Основные размеры Сборный токарный инструмент со сменными режущими пластинами Державки CSDNN для наружной обработки Прижим прихватом сверху Основные размеры _ державок Обозначение державки Применяемая режущая пластина Размеры, мм f h b L CSDNN 1616 Н09 SN..N-0903.. 8 16 16 100 CSDNN 2020 К12-03 SN..N-1203.. 10 20 20 125 CSDNN 2525 М12-03 12.5 25 25 150 CSDNN 2020 К12-04 SN..N-1204.. 10 20 20 125 CSDNN 2525 М12-04 12.5 25 25 150 CSDNN 3225 Р12-04 12.5 32 25 170 - по специальному заказу Пример заказа инструмента со стружколомом - CSDNN 2525 М12-04С |
|||||
