Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.) |
|||||

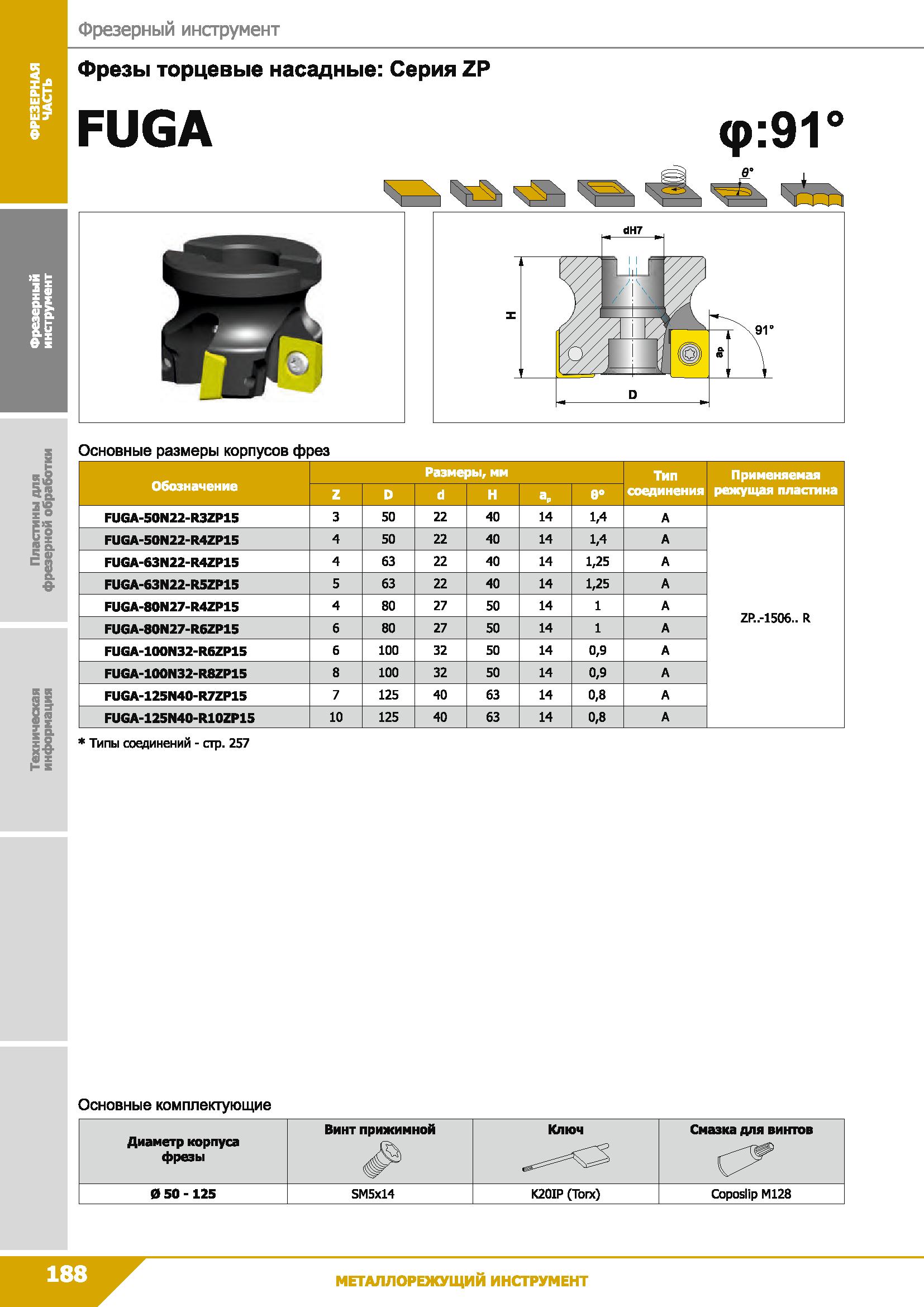

Сборный режущий инструмент с СМП для фрезерования Фрезы торцевые насадные FUGA КЗТС Серия ZP Общий вид Основные размеры корпусов Обозначение188 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.188 |
|||||
Сборный режущий инструмент с СМП для фрезерования Фрезы торцевые насадные FUGA КЗТС Серия ZP Общий вид Основные размеры корпусов Обозначение Сборный режущий инструмент с СМП для фрезерования Фрезы торцевые насадные FUGA КЗТС Серия ZP Общий вид Основные размеры корпусов Обозначение _ фрез Размеры, мм ТИп Применяемая Обозначение Z D d Н а„ 0е соединения режущая пластина FUGA-5QN22-R3ZP15 3 50 22 40 14 1,4 А FUGA-50N22-R4ZP15 4 50 22 40 14 1,4 А FUGA-63N22-R4ZP15 4 63 22 40 14 1,25 А FUGA-63 N 22- R5ZP15 5 63 22 40 14 1,25 А FUGA-80N27-R4ZP15 4 80 27 50 14 1 А ZP..-1506.. R FUGA-80N27-R6ZP15 6 80 27 50 14 1 А FUGA-100N32-R6ZP15 6 100 32 50 14 0,9 А FUGA-100N32-R8ZP15 8 100 32 50 14 0,9 А FUGA-125N40-R7ZP15 7 125 40 63 14 0,8 А FUGA-125N40-R10ZP15 10 125 40 63 14 0,8 А Типы соединений - стр. 257 Основные комплектующие Диаметр корпуса фрезы Винт прижимной Ключ Смазка для винтов 0 50 - 125 SM5X14 K20IP (Тоге) COposlip М128 Инструмент по металлу для станков Фрезерный инструмент |
|||||
