Сборные токарные расточные резцы Walter Capto C - PCLN Металлорежущий инструмент со стандартным многофункциональным хвостовиком типа Capto

193 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A189

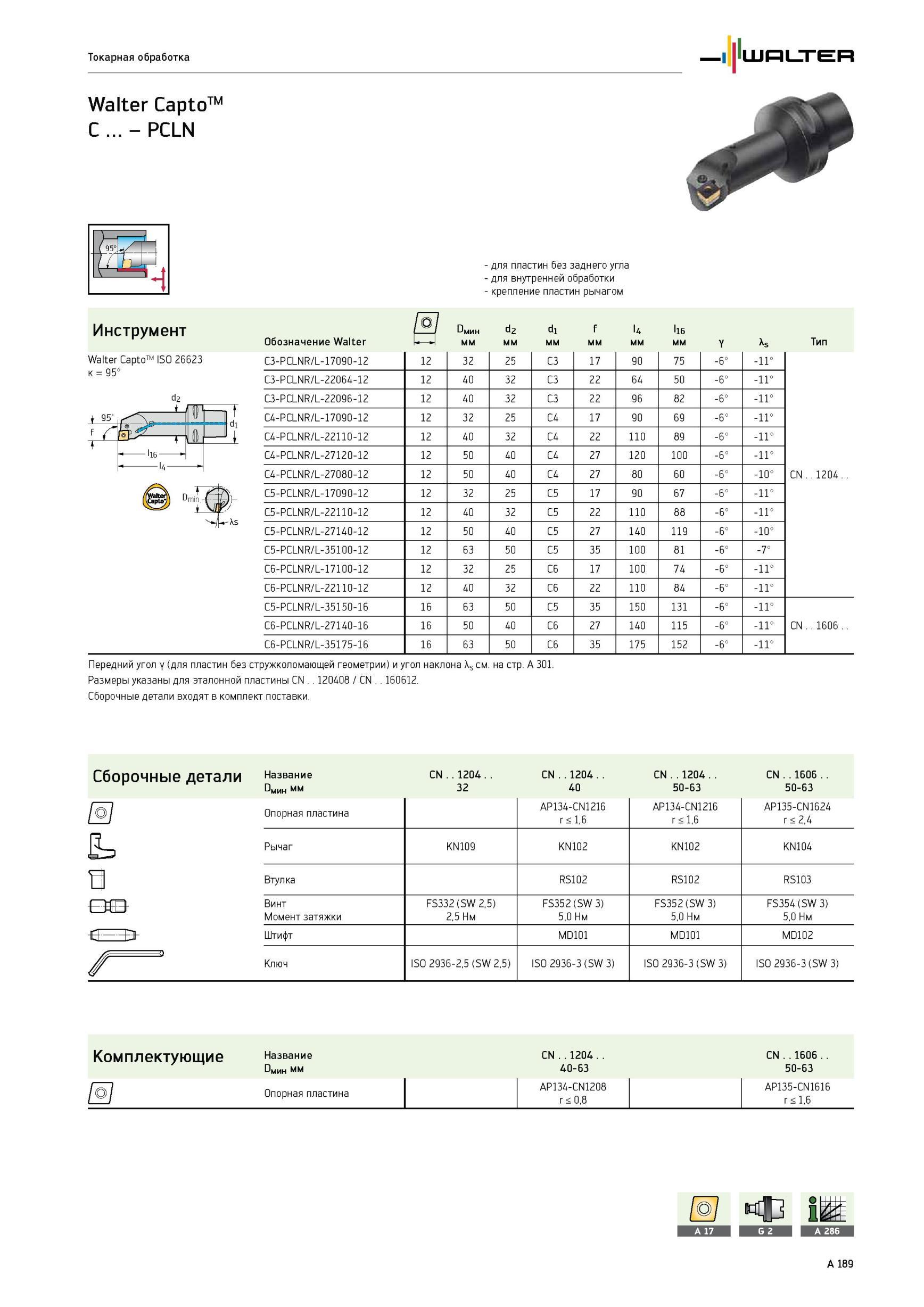

193 Сборные токарные расточные резцы Walter Capto C - PCLN Металлорежущий инструмент со стандартным многофункциональным хвостовиком типа Capto Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A189

Сборные токарные расточные резцы Walter Capto C - PCLN Металлорежущий инструмент со стандартным многофункциональным хвостовиком типа Capto

Сборные токарные расточные резцы Walter Capto C - PCLN Металлорежущий инструмент со стандартным многофункциональным хвостовиком типа Capto _ согласно международного стандарта ISO 26623 Главный угол в плане величиной 95 градусов Для пластин без заднего угла для внутренней обработки крепление пластин рычагом мин d2 di f l4 l16 Обозначение и мм Y As Тип C3-PCLNR/L-17090-12 12 32 25 C3 17 90 75 -6° -11° C3-PCLNR/L-22064-12 12 40 32 C3 22 64 50 -6° -11° C3-PCLNR/L-22096-12 12 40 32 C3 22 96 82 -6° -11° C4-PCLNR/L-17090-12 12 32 25 C4 17 90 69 -6° -11° C4-PCLNR/L-22110-12 12 40 32 C4 22 110 89 -6° -11° C4-PCLNR/L-27120-12 12 50 40 C4 27 120 100 -6° -11° C4-PCLNR/L-27080-12 12 50 40 C4 27 80 60 -6° -10° CN 1204.. C5-PCLNR/L-17090-12 12 32 25 C5 17 90 67 -6° -11° C5-PCLNR/L-22110-12 12 40 32 C5 22 110 88 -6° -11° C5-PCLNR/L-27140-12 12 50 40 C5 27 140 119 -6° -10° C5-PCLNR/L-35100-12 12 63 50 C5 35 100 81 -6° -7° C6-PCLNR/L-17100-12 12 32 25 C6 17 100 74 -6° -11° C6-PCLNR/L-22110-12 12 40 32 C6 22 110 84 -6° -11° C5-PCLNR/L-35150-16 16 63 50 C5 35 150 131 -6° -11° C6-PCLNR/L-27140-16 16 50 40 C6 27 140 115 -6° -11° CN ..1606 C6-PCLNR/L-35175-16 16 63 50 C6 35 175 152 -6° -11° Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Размеры указаны для эталонной пластины CN 120408 / CN 160612. Сборочные детали входят в комплект поставки. и Сборочные детали Название Dmmn мм CN ..1204 32 CN 1204 40 CN 1204 50-63 CN 1606 50-63 Опорная пластина AP134-CN1216 1,6 AP134-CN1216 1,6 AP135-CN1624 2,4 Рычаг KN109 KN102 KN102 KN104 В Втулка RS102 RS102 RS103 Винт Момент затяжки FS332 (SW 2,5) 2,5 Нм FS352 (SW 3) 5,0 Нм FS352 (SW 3) 5,0 Нм FS354 (SW 3) 5,0 Нм -ft Штифт MD101 MD101 MD102 Ключ ISO 2936-2,5 (SW 2,5) ISO 2936-3 (SW 3) ISO 2936-3 (SW 3) ISO 2936-3 (SW 3) Комплектующие Название CN ..1204 CN 1606 13мин мм 40-63 50-63 Опорная пластина AP134-CN1208 0,8 AP135-CN1616 1,6 Токарная обработка
