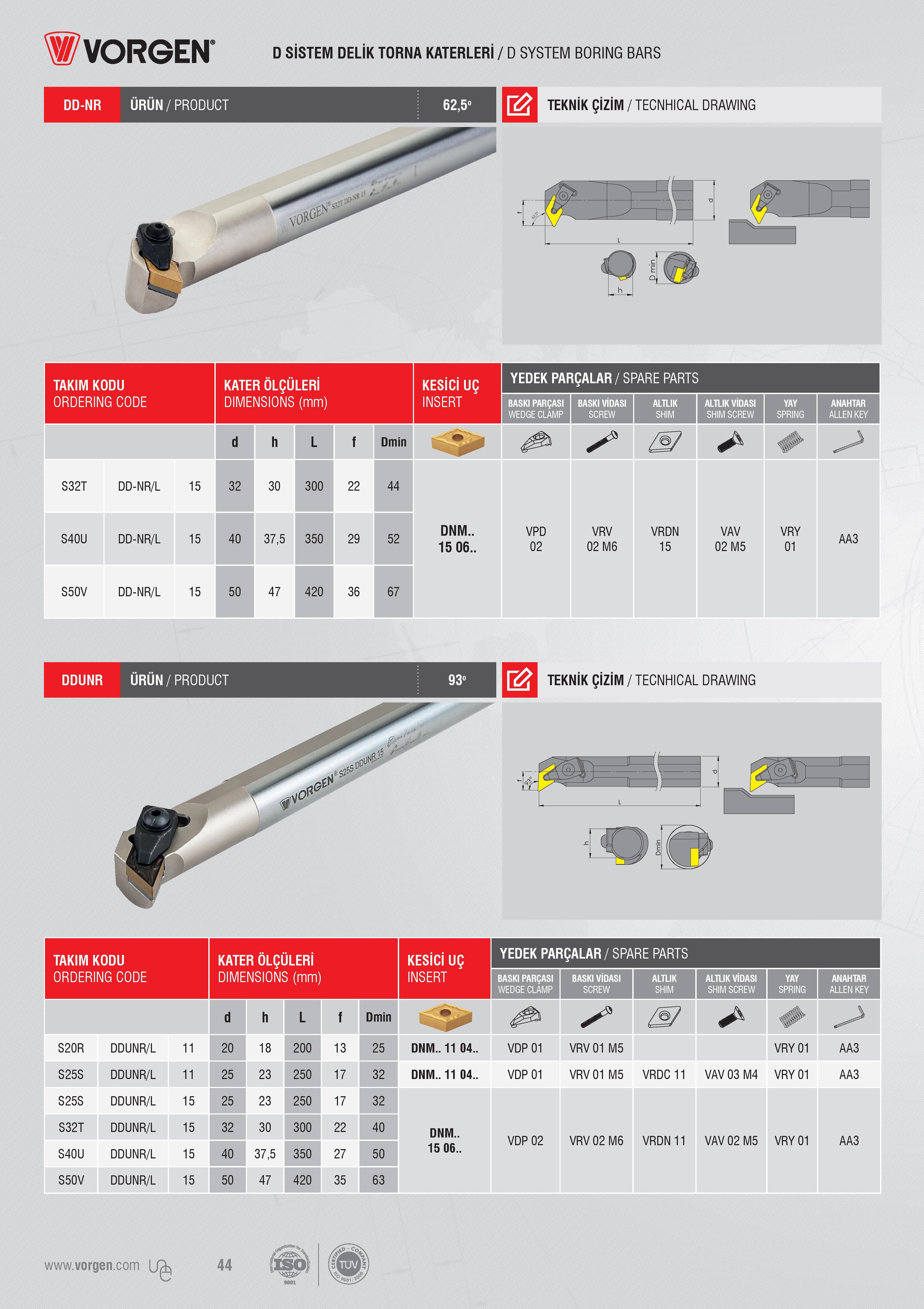

Сборные токарные расточные державки Ворген (Турция) под ромбические сменные режущие пластины стандартной формы из твердого сплава Металлорежущий инструмент со стандартным цилиндрическим хвостовиком с лысками Общий вид Основные размеры Обозначение VORGEN D SİSTEM DELİK TORNA KATERLERİ / D SYSTEM BORING BARS TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU ORDERING CODE Код для заказа инструмента KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм d h L f Dmin S32T DD-NR/L 15 32 30 300 22 44 S40U DD-NR/L 15 40 37,5 350 29 52 S50V DD-NR/L 15 50 47 420 36 67 YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту BASKI PARÇASI BASKI VİDASI WEDGE CLAMP SCREW ALTLIK VİDASI SHIM SCREW ANAHTAR ALLEN KEY DNM.. 15 06.. VPD 02 VRV 02 M6 VRDN 15 VAV 02 M5 VRY 01 AA3 93- \\g TEKNİK ÇİZİM / TECNHICAL DRAWING 1 1 f l 1 L YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту BASKI PARÇASI BASKI VİDASI ALTLIK WEDGE CLAMP SCREW SHIM ALTLIK VİDASI SHIM SCREW YAY ANAHTAR SPRING ALLEN KEY DNM.. 15 06.. VDP 01 VRV 01 M5 VRY 01 AA3 VDP 01 VRV01M5 VRDC11 VAV03M4 VRY 01 AA3 VDP 02 VRV02M6 VRDN 11 VAV02M5 VRY 01 AA3
