INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.)

Сборные сверла Ingersoll со сменными режущими пластинами из твердого сплава Осевой металлорежущий инструмент Quad Twist с механическим креплением сменных многог

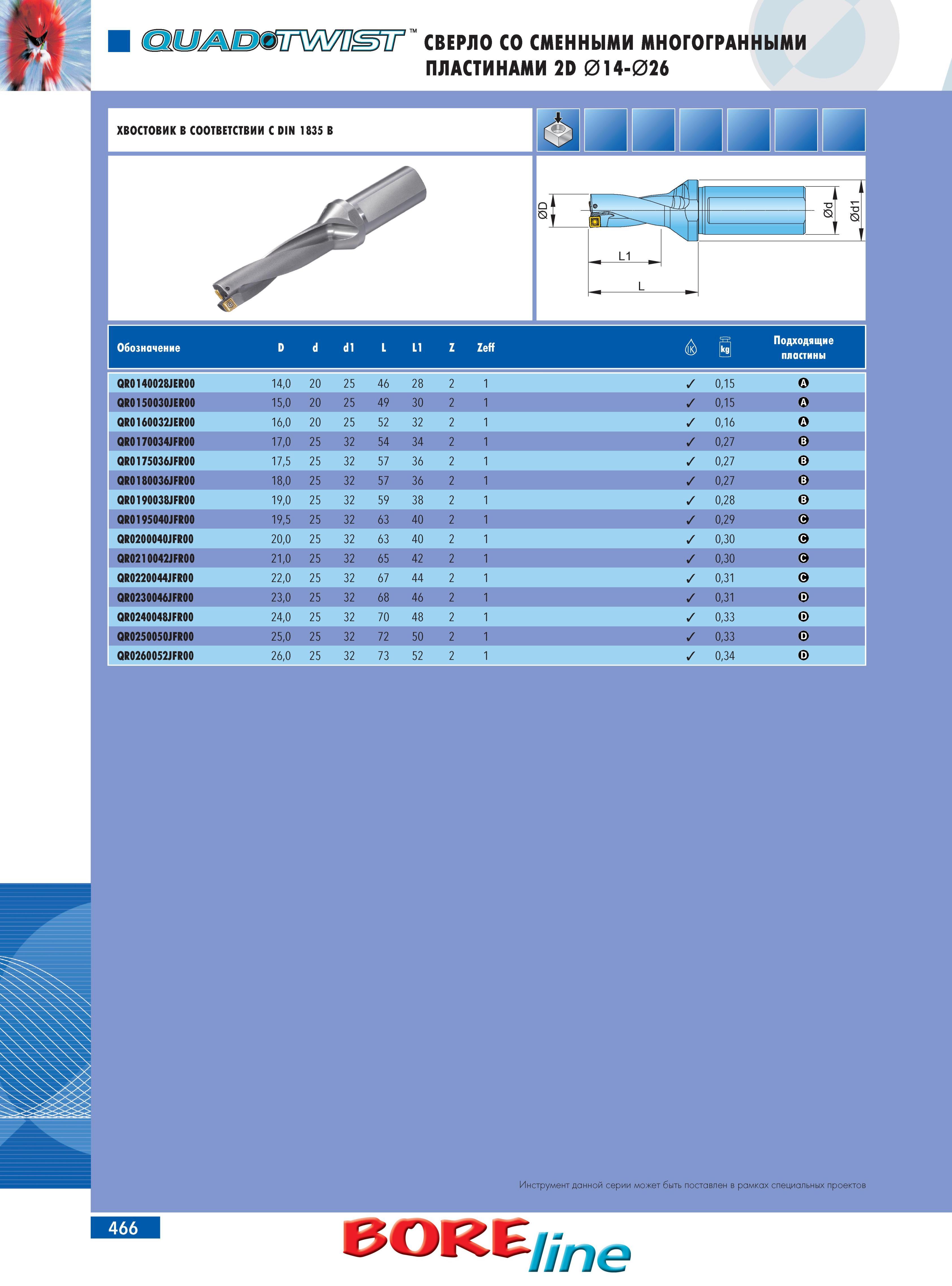

470 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.466

470 Сборные сверла Ingersoll со сменными режущими пластинами из твердого сплава Осевой металлорежущий инструмент Quad Twist с механическим креплением сменных многог Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 466

Сборные сверла Ingersoll со сменными режущими пластинами из твердого сплава Осевой металлорежущий инструмент Quad Twist с механическим креплением сменных многог

Сборные сверла Ingersoll со сменными режущими пластинами из твердого сплава Осевой металлорежущий инструмент Quad Twist с механическим креплением сменных многогранных пластин для обработки отверстий глубиной до 2-х диаметров Сверла диаметром с 14 до 26 мм Обозначение позиции D d d1 L L1 Z Zeff 1 Подходящие пластины QR0140028JER00 14,0 20 25 46 28 2 1 3 0,15 О QR0150030JER00 15,0 20 25 49 30 21 3 0,15 О QR0160032JER00 16,0 20 25 52 32 21 3 0,16 о QR0170034JFR00 17,0 25 32 54 34 21 3 0,27 QR0175036JFR00 17,5 25 32 57 36 21 3 0,27 QR0180036JFR00 18,0 25 32 57 36 21 3 0,27 QR0190038JFR00 19,0 25 32 59 38 21 3 0,28 о QR0195040JFR00 19,5 25 32 63 40 2 1 3 0,29 0 QR0200040JFR00 20,0 25 32 63 40 21 3 0,30 QR0210042JFR00 21,0 25 32 65 42 21 3 0,30 QR0220044JFR00 22,0 25 32 67 44 21 3 0,31 0 QR0230046JFR00 23,0 25 32 68 46 21 3 0,31 QR0240048JFR00 24,0 25 32 70 48 21 3 0,33 QR0250050JFR00 25,0 25 32 72 50 21 3 0,33 QR0260052JFR00 Резьбовой и осевой режущий инструмент Ingersoll 26,0 25 32 73 52 2 1 3 0,34 Инструмент данной серии может быть поставлен в рамках специальных проектов BOREne Хвостовик инструмента в соотвтствии со стандартом DIN 1835 B СВЕРЛО СО СМЕННЫМИ МНОГОГРАННЫМИ ПЛАСТИНАМИ 2D 014-026 Ingersoll
