Сборные сверла Ingersoll по металлу сменными режущими пластинами Для механической обработки цилиндрических отверстий глубиной до 4-х диаметров СВЕРЛО СО СМЕННЫМ

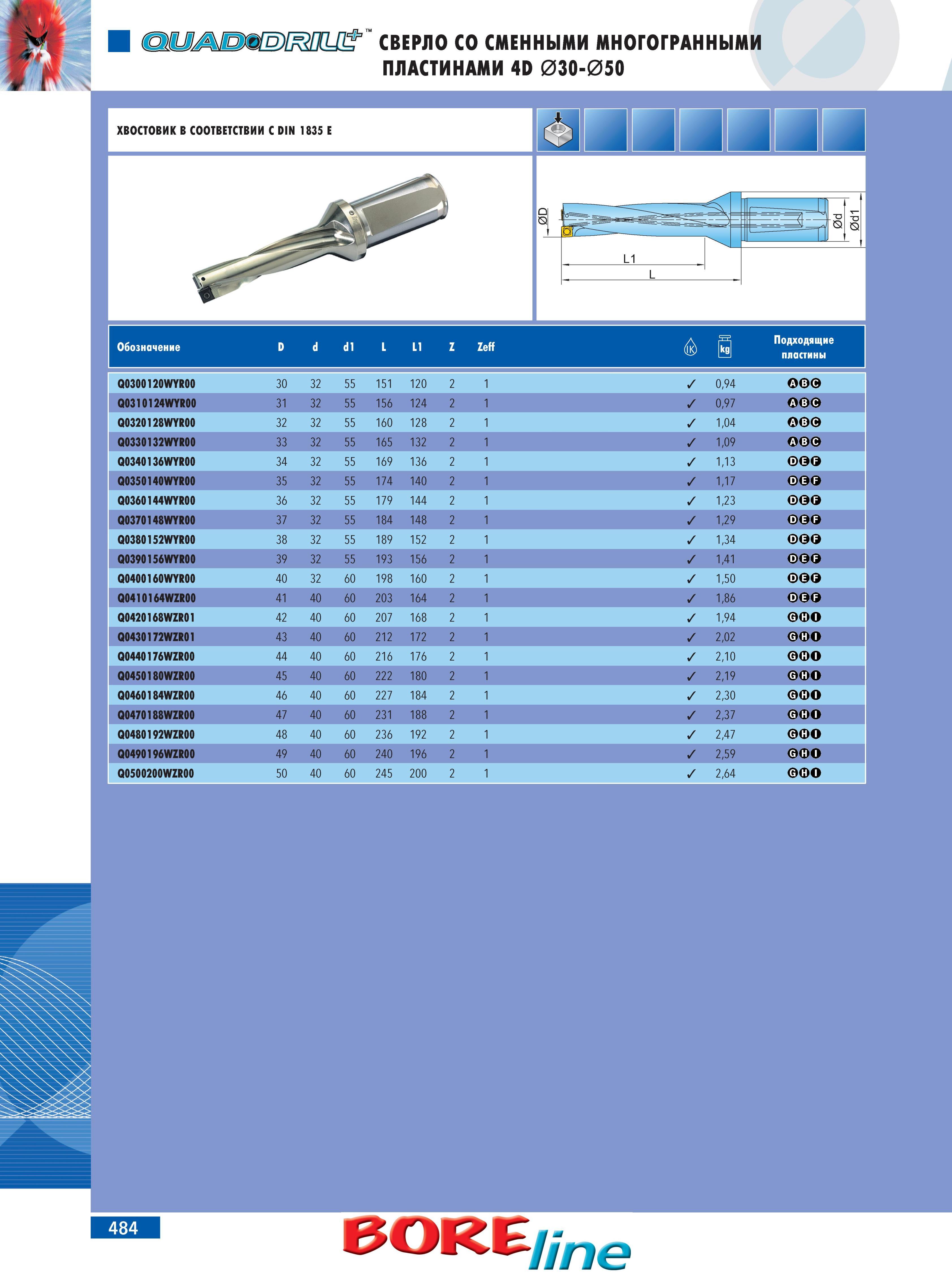

488 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.484

488 Сборные сверла Ingersoll по металлу сменными режущими пластинами Для механической обработки цилиндрических отверстий глубиной до 4-х диаметров СВЕРЛО СО СМЕННЫМ Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 484

Сборные сверла Ingersoll по металлу сменными режущими пластинами Для механической обработки цилиндрических отверстий глубиной до 4-х диаметров СВЕРЛО СО СМЕННЫМ

Сборные сверла Ingersoll по металлу сменными режущими пластинами Для механической обработки цилиндрических отверстий глубиной до 4-х диаметров СВЕРЛО СО СМЕННЫМИ МНОГОГРАННЫМИ ПЛАСТИНАМИ 4D 030-050 Хвостовик инструмента в соотвтствии со стандартом DIN 1835 E Обозначение Резьбовой и осевой режущий инструмент Ingersoll D d d1 L L1 Z Zeff dK Подходящие пластины Q0300120WYR00 30 32 55 151 120 21 3 0,94 Q0310124WYR00 31 32 55 156 124 21 3 0,97 Q0320128WYR00 32 32 55 160 128 21 3 1,04 Q0330132WYR00 33 32 55 165 132 21 3 1,09 Q0340136WYR00 34 32 55 169 136 21 3 1,13 Q0350140WYR00 35 32 55 174 140 21 3 1,17 Q0360144WYR00 36 32 55 179 144 21 3 1,23 Q0370148WYR00 37 32 55 184 148 21 3 1,29 Q0380152WYR00 38 32 55 189 152 21 3 1,34 Q0390156WYR00 39 32 55 193 156 21 3 1,41 Q0400160WYR00 40 32 60 198 160 2 1 3 1,50 Q0410164WZR00 41 40 60 203 164 21 3 1,86 Q0420168WZR01 42 40 60 207 168 21 3 1,94 Q0430172WZR01 43 40 60 212 172 21 3 2,02 Q0440176WZR00 44 40 60 216 176 2 1 3 2,10 Q0450180WZR00 45 40 60 222 180 21 3 2,19 Q0460184WZR00 46 40 60 227 184 21 3 2,30 Q0470188WZR00 47 40 60 231 188 21 3 2,37 Q0480192WZR00 48 40 60 236 192 21 3 2,47 Q0490196WZR00 49 40 60 240 196 21 3 2,59 Q0500200WZR00 50 40 60 245 200 21 3 2,64 /пе
