Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

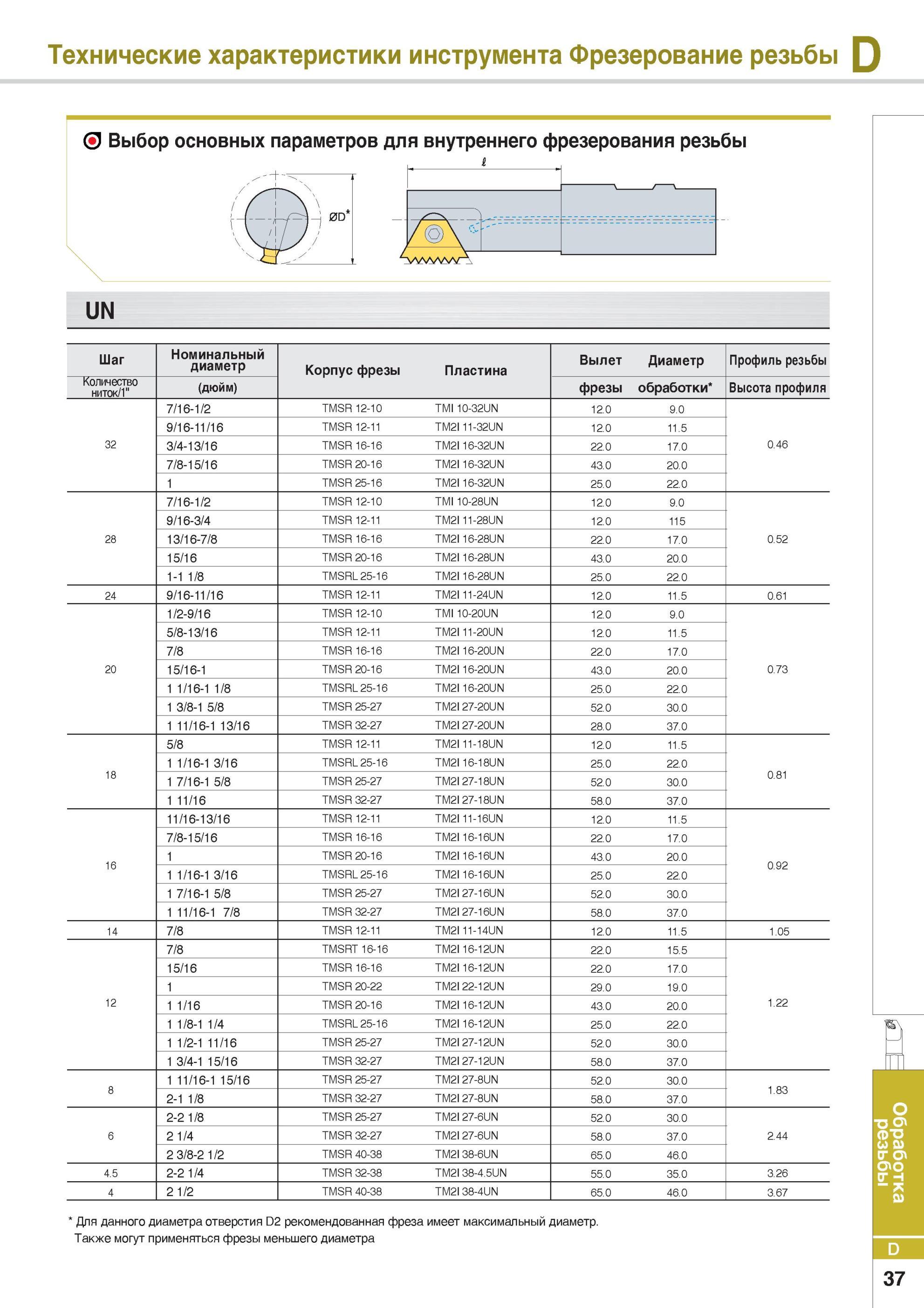

Сборные резьбовые фрезы Korloy со сменными твердосплавными режущими пластинами Фрезерный инструмент для внутреннего фрезерования американской резьбы UN Тех

323 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.D37

323 Сборные резьбовые фрезы Korloy со сменными твердосплавными режущими пластинами Фрезерный инструмент для внутреннего фрезерования американской резьбы UN Тех Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. D37

Сборные резьбовые фрезы Korloy со сменными твердосплавными режущими пластинами Фрезерный инструмент для внутреннего фрезерования американской резьбы UN Тех

Сборные резьбовые фрезы Korloy со сменными твердосплавными режущими пластинами Фрезерный инструмент для внутреннего фрезерования американской резьбы UN Технические характеристики инструмента Фрезерование резьбы Фрезерный инструмент Korloy Выбор основных параметров для внутреннего фрезерования резьбы UN Шаг Номинальный диаметр Корпус фрезы Пластина Вылет Диаметр Профиль резьбы Количество ниток/1" (дюйм) фрезы обработки Высота профиля 7/16-1/2 TMSR 12-10 TMI 10-32UN 12.0 9.0 9/16-11/16 TMSR 12-11 TM2I 11-32UN 12.0 11.5 32 3/4-13/16 TMSR 16-16 TM2I 16-32UN 22.0 17.0 0.46 7/8-15/16 TMSR 20-16 TM2I 16-32UN 43.0 20.0 1 TMSR 25-16 TM2I 16-32UN 25.0 22.0 7/16-1/2 TMSR 12-10 TMI 10-28UN 12.0 9.0 9/16-3/4 TMSR 12-11 TM2I 11-28UN 12.0 115 28 13/16-7/8 TMSR 16-16 TM2I 16-28UN 22.0 17.0 0.52 15/16 TMSR 20-16 TM2I 16-28UN 43.0 20.0 1-1 1/8 TMSRL 25-16 TM2I 16-28UN 25.0 22.0 24 9/16-11/16 TMSR 12-11 TM2I 11-24UN 12.0 11.5 0.61 1/2-9/16 TMSR 12-10 TMI 10-20UN 12.0 9.0 5/8-13/16 TMSR 12-11 TM2I 11-20UN 12.0 11.5 7/8 TMSR 16-16 TM2I 16-20UN 22.0 17.0 20 15/16-1 TMSR 20-16 TM2I 16-20UN 43.0 20.0 0.73 1 1/16-1 1/8 TMSRL 25-16 TM2I 16-20UN 25.0 22.0 1 3/8-1 5/8 TMSR 25-27 TM2I 27-20UN 52.0 30.0 1 11/16-1 13/16 TMSR 32-27 TM2I 27-20UN 28.0 37.0 5/8 TMSR 12-11 TM2I 11-18UN 12.0 11.5 18 1 1/16-1 3/16 TMSRL 25-16 TM2I 16-18UN 25.0 22.0 0.81 1 7/16-1 5/8 TMSR 25-27 TM2I 27-18UN 52.0 30.0 1 11/16 TMSR 32-27 TM2I 27-18UN 58.0 37.0 11/16-13/16 TMSR 12-11 TM2I 11-16UN 12.0 11.5 7/8-15/16 TMSR 16-16 TM2I 16-16UN 22.0 17.0 16 1 TMSR 20-16 TM2I 16-16UN 43.0 20.0 0.92 1 1/16-1 3/16 TMSRL 25-16 TM2I 16-16UN 25.0 22.0 1 7/16-1 5/8 TMSR 25-27 TM2I 27-16UN 52.0 30.0 1 11/16-1 7/8 TMSR 32-27 TM2I 27-16UN 58.0 37.0 14 7/8 TMSR 12-11 TM2I 11-14UN 12.0 11.5 1.05 7/8 TMSRT 16-16 TM2I 16-12UN 22.0 15.5 15/16 TMSR 16-16 TM2I 16-12UN 22.0 17.0 1 TMSR 20-22 TM2I 22-12UN 29.0 19.0 12 1 1/16 TMSR 20-16 TM2I 16-12UN 43.0 20.0 1.22 1 1/8-1 1/4 TMSRL 25-16 TM2I 16-12UN 25.0 22.0 1 1/2-1 11/16 TMSR 25-27 TM2I 27-12UN 52.0 30.0 1 3/4-1 15/16 TMSR 32-27 TM2I 27-12UN 58.0 37.0 8 1 11/16-1 15/16 TMSR 25-27 TM2I 27-8UN 52.0 30.0 1.83 2-1 1/8 TMSR 32-27 TM2I 27-8UN 58.0 37.0 2-2 1/8 TMSR 25-27 TM2I 27-6UN 52.0 30.0 6 2 1/4 TMSR 32-27 TM2I 27-6UN 58.0 37.0 2.44 2 3/8-2 1/2 TMSR 40-38 TM2I 38-6UN 65.0 46.0 4.5 2-2 1/4 TMSR 32-38 TM2I 38-4.5UN 55.0 35.0 3.26 4 2 1/2 TMSR 40-38 TM2I 38-4UN 65.0 46.0 3.67 Для данного диаметра отверстия D2 рекомендованная фреза имеет максимальный диаметр. Также могут применяться фрезы меньшего диаметра 37 Обработка резьбы D
