Сборные расточные резцы Walter с хвостовиком Capto для режущих пластин с задними углами ромбической формы Основные технические параметры Сборочные детали

199 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A195

199 Сборные расточные резцы Walter с хвостовиком Capto для режущих пластин с задними углами ромбической формы Основные технические параметры Сборочные детали Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A195

Сборные расточные резцы Walter с хвостовиком Capto для режущих пластин с задними углами ромбической формы Основные технические параметры Сборочные детали

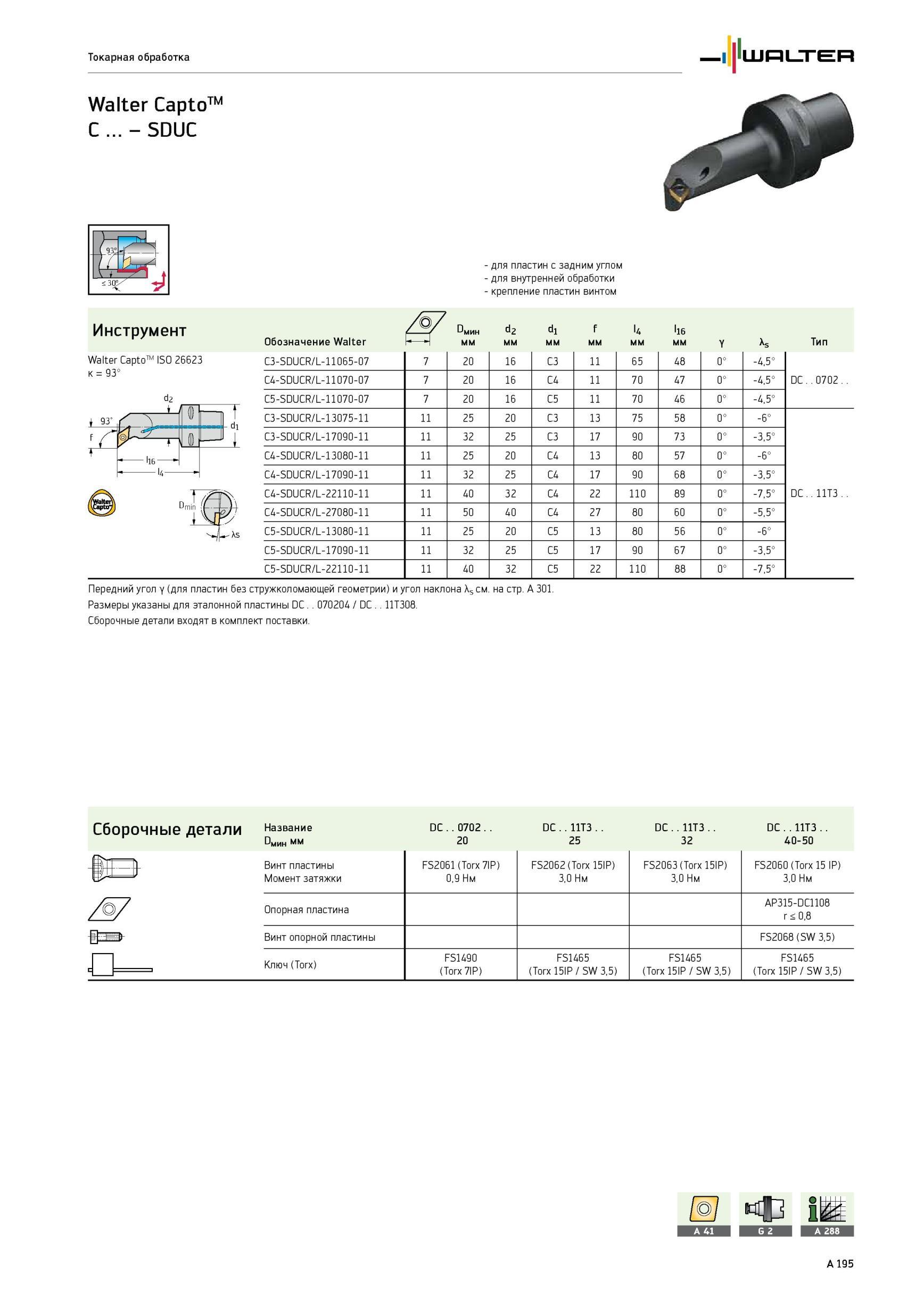

Сборные расточные резцы Walter с хвостовиком Capto для режущих пластин с задними углами ромбической формы Основные технические параметры Сборочные детали _ Токарная обработка Walter CaptoTM C ... - SDUC Инструмент Walter CaptoTM ISO 26623 к = 93° - для пластин с задним углом - для внутренней обработки - крепление пластин винтом М7 С мин d2 dl f l4 l16 Обозначение Walter Н мм Y As Тип C3-SDUCR/L-11065-07 7 20 16 C3 11 65 48 0° -4,5° C4-SDUCR/L-11070-07 7 20 16 C4 11 70 47 0° -4,5° DC . .0702.. C5-SDUCR/L-11070-07 7 20 16 C5 11 70 46 0° -4,5° C3-SDUCR/L-13075-11 11 25 20 C3 13 75 58 0° -6° C3-SDUCR/L-17090-11 11 32 25 C3 17 90 73 0° -3,5° C4-SDUCR/L-13080-11 11 25 20 C4 13 80 57 0° -6° C4-SDUCR/L-17090-11 11 32 25 C4 17 90 68 0° -3,5° C4-SDUCR/L-22110-11 11 40 32 C4 22 110 89 0° -7,5° DC . .11T3.. C4-SDUCR/L-27080-11 11 50 40 C4 27 80 60 0° -5,5° C5-SDUCR/L-13080-11 11 25 20 C5 13 80 56 0° -6° C5-SDUCR/L-17090-11 11 32 25 C5 17 90 67 0° -3,5° C5-SDUCR/L-22110-11 11 40 32 C5 22 110 88 0° -7,5° Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Размеры указаны для эталонной пластины DC . . 070204 / DC . . 11T308. Сборочные детали входят в комплект поставки. Сборочные детали Название DMMh мм DC . . 0702 . . 20 DC . . 11T3 . . 25 DC . . 11T3 . . 32 DC . . 11T3 . . 40-50 Винт пластины Момент затяжки FS2061 (Torx 7IP) 0,9 Нм FS2062 (Torx 15IP) 3,0 Нм FS2063 (Torx 15IP) 3,0 Нм FS2060 (Torx 15 IP) 3,0 Нм Опорная пластина AP315-DC1108 r < 0,8 Винт опорной пластины FS2068 (SW 3,5) Ключ (Torx) FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5)
