Сборные отрезные фрезы Вальтер F 2255 должны всегда использоваться с 2 приводными втулками или опорными шайбами Иллюстрации по правильной сборке инструмента

1956 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F306

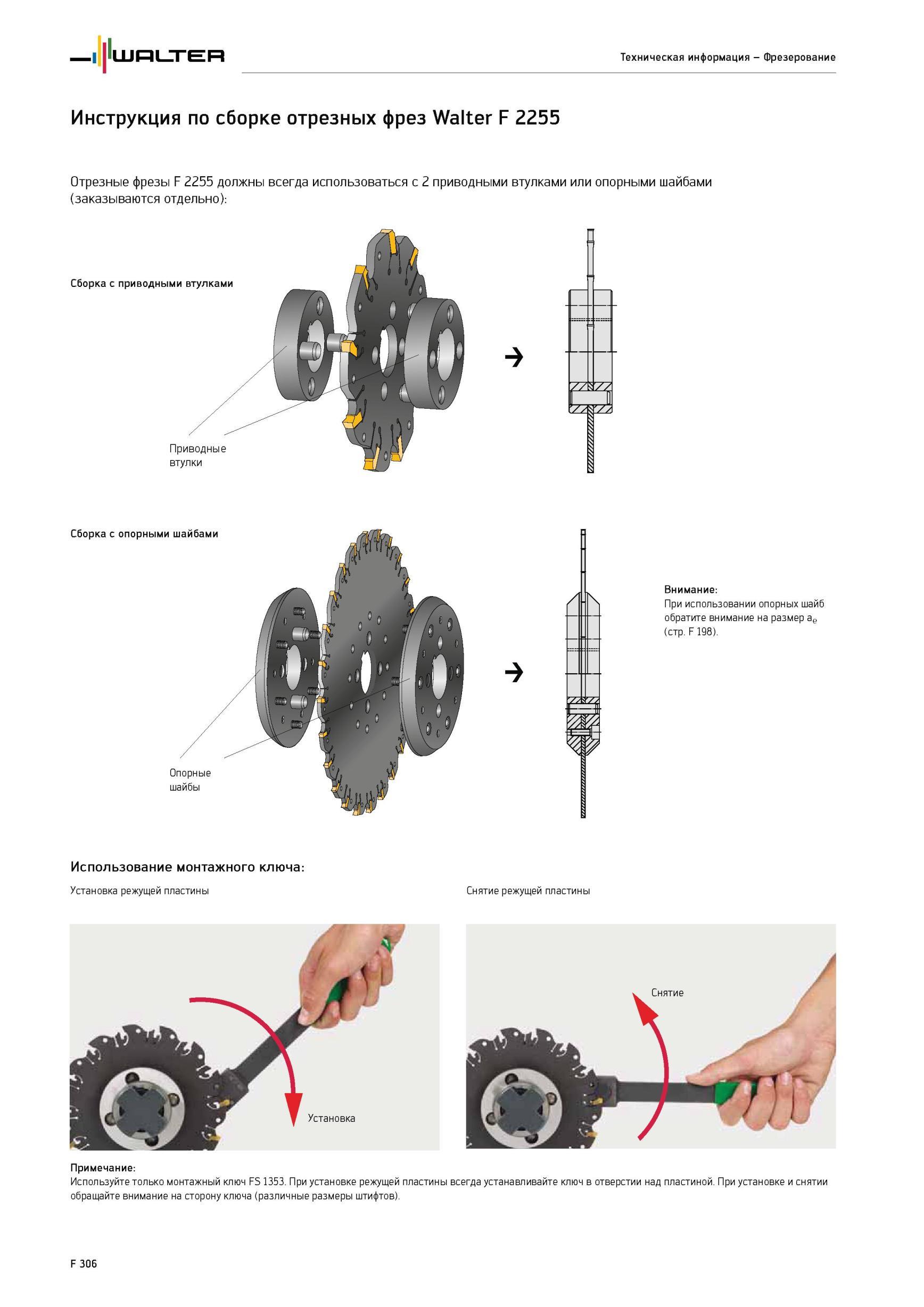

1956 Сборные отрезные фрезы Вальтер F 2255 должны всегда использоваться с 2 приводными втулками или опорными шайбами Иллюстрации по правильной сборке инструмента Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F306

Сборные отрезные фрезы Вальтер F 2255 должны всегда использоваться с 2 приводными втулками или опорными шайбами Иллюстрации по правильной сборке инструмента

Сборные отрезные фрезы Вальтер F 2255 должны всегда использоваться с 2 приводными втулками или опорными шайбами Иллюстрации по правильной сборке инструмента _ Использование монтажного ключа Установка режущей пластины Снятие режущей пластины Снятие Установка Примечание Используйте только монтажный ключ FS 1353. При установке режущей пластины всегда устанавливайте ключ в отверстии над пластиной. При установке и снятии обращайте внимание на сторону ключа (различные размеры штифтов). F 306 Сборка с приводными втулками Приводные втулки Сборка с опорными шайбами Внимание При использовании опорных шайб обратите внимание на размер ае (стр. F 198). Опорные шайбы Техническая информация - Фрезерование Отрезные фрезы F 2255 Инструкция по сборке (заказываются отдельно)
