Сборные машинные развёртки TaeguTec серии TB-REAM применяются для высокоточной обработки отверстий с жёсткими допусками (IT >5) Высокая чистота поверхност

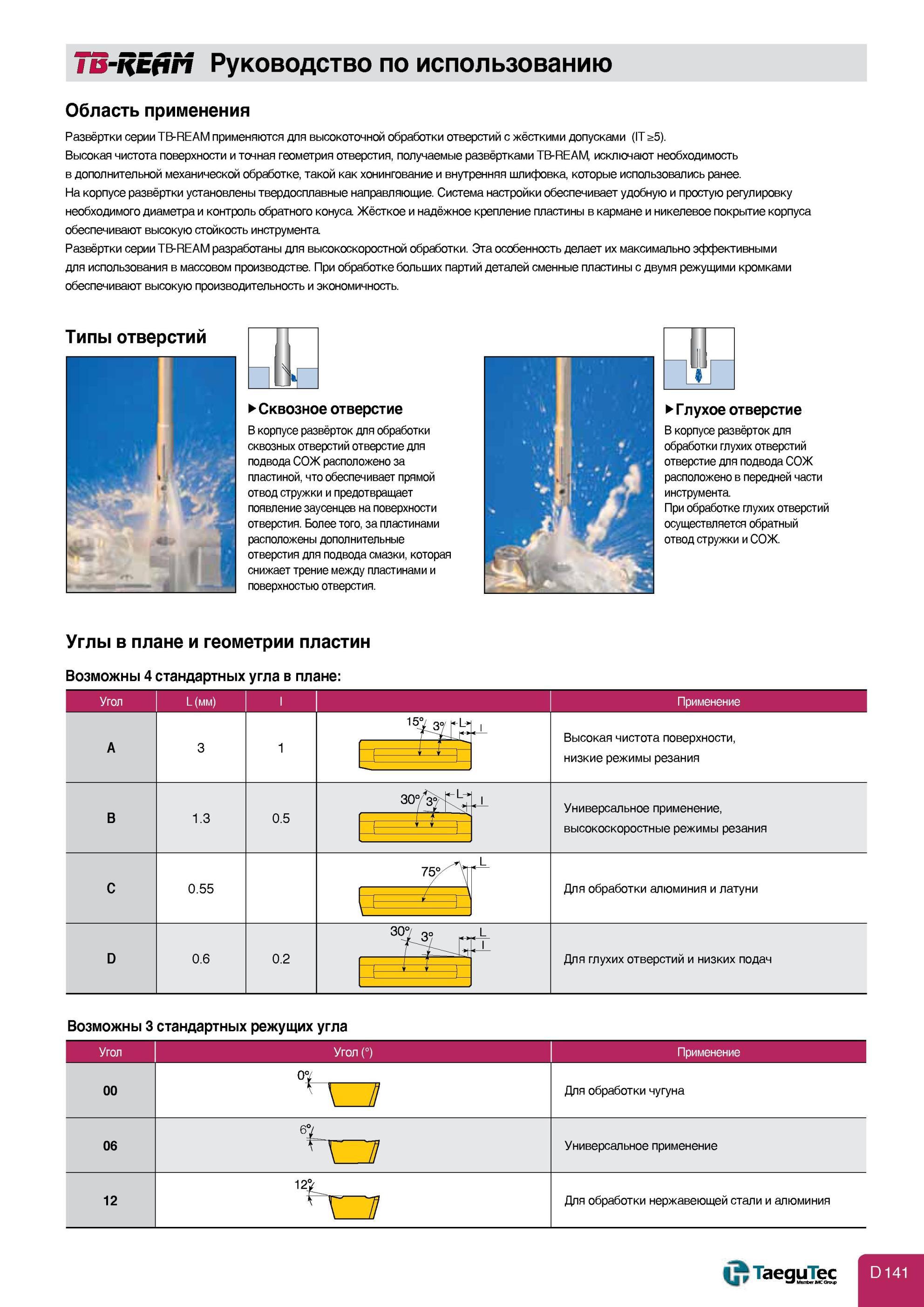

463 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.D141

463 Сборные машинные развёртки TaeguTec серии TB-REAM применяются для высокоточной обработки отверстий с жёсткими допусками (IT >5) Высокая чистота поверхност Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. D141

Сборные машинные развёртки TaeguTec серии TB-REAM применяются для высокоточной обработки отверстий с жёсткими допусками (IT >5) Высокая чистота поверхност

Сборные машинные развёртки TaeguTec серии TB-REAM применяются для высокоточной обработки отверстий с жёсткими допусками (IT >5). Высокая чистота поверхности и точная геометрия отверстия, получаемые развёртками TB-REAM, исключают необходимость в дополнительной механической обработке, такой как хонингование и внутренняя шлифовка, которые использовались ранее. На корпусе развёртки установлены твердосплавные направляющие. Система настройки обеспечивает удобную и простую регулировку необходимого диаметра и контроль обратного конуса. Жёсткое и надёжное крепление пластины в кармане и никелевое покрытие корпуса обеспечивают высокую стойкость инструмента. Развёртки серии TB-REAM разработаны для высокоскоростной обработки. Эта особенность делает их максимально эффективными для использования в массовом производстве. При обработке больших партий деталей сменные пластины с двумя режущими кромками обеспечивают высокую производительность и экономичность. Типы отверстий к Сквозное отверстие В корпусе развёрток для обработки сквозных отверстий отверстие для подвода СОЖ расположено за пластиной, что обеспечивает прямой отвод стружки и предотвращает появление заусенцев на поверхности отверстия. Более того, за пластинами расположены дополнительные отверстия для подвода смазки, которая снижает трение между пластинами и поверхностью отверстия. Глухое отверстие В корпусе развёрток для обработки глухих отверстий отверстие для подвода СОЖ расположено в передней части инструмента. При обработке глухих отверстий осуществляется обратный отвод стружки и СОЖ. углы в плане и геометрии пластин Возможны 4 стандартных угла в плане 15°/ з°/ гИ[ Применение Высокая чистота поверхности, низкие режимы резания 1.3 0.5 Универсальное применение, высокоскоростные режимы резания 0.55 75° Для обработки алюминия и латуни 0.6 0.2 Для глухих отверстий и низких подач A 3 1 B C D Возможны 3 стандартных режущих угла Угол (°) Применение ( TaeguTec w Mejrtjef JMC Для обработки чугуна Универсальное применение Для обработки нержавеющей стали и алюминия 00 06 12 Обработка отверстий Система для развертывания отверстий Taegutec TB-REAM Руководство Область применения Углы в плане и геометрии пластин Глухое отверстие отвод стру Руководство по использованию область применения
