Сборные машинные развертки Korloy Indexable Reamer со сменными режущими твердосплавными пластинами

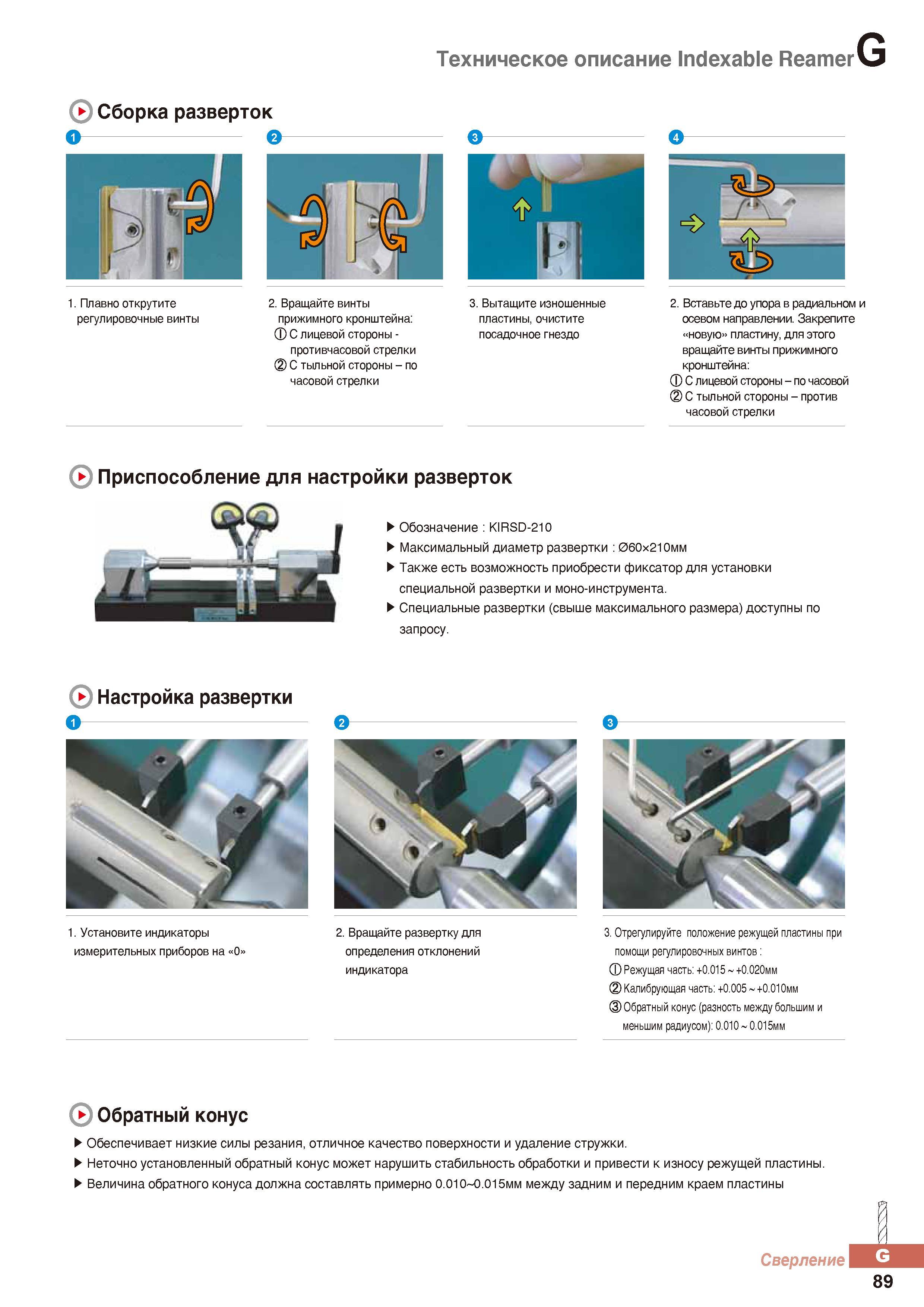

890 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.G89

890 Сборные машинные развертки Korloy Indexable Reamer со сменными режущими твердосплавными пластинами Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. G89

Сборные машинные развертки Korloy Indexable Reamer со сменными режущими твердосплавными пластинами

Сборные машинные развертки Korloy Indexable Reamer со сменными режущими твердосплавными пластинами _ Сборка разверток в- 1. Плавно открутите регулировочные винты 2. Вращайте винты прижимного кронштейна: 0 С лицевой стороны -противчасовой стрелки С тыльной стороны - по часовой стрелки t I 1 1 1 1 3. Вытащите изношенные пластины, очистите посадочное гнездо 2. Вставьте до упора в радиальном и осевом направлении. Закрепите новую пластину, для этого вращайте винты прижимного кронштейна: 0 С лицевой стороны - по часовой С тыльной стороны - против часовой стрелки Приспособление для настройки разверток Обозначение KIRSD-210 Максимальный диаметр развертки 060x210мм Также есть возможность приобрести фиксатор для установки специальной развертки и моно-инструмента. Специальные развертки (свыше максимального размера) доступны по запросу. Настройка развертки 1. Установите индикаторы измерительных приборов на О 2. Вращайте развертку для определения отклонений индикатора 3. Отрегулируйте положение режущей пластины при помощи регулировочных винтов: Режущая часть: +0.015 +0.020мм Калибрующая часть: +0.005 +0.010мм Обратный конус (разность между большим и меньшим радиусом): 0.010 0.015мм 0 Обратный конус Обеспечивает низкие силы резания, отличное качество поверхности и удаление стружки. Неточно установленный обратный конус может нарушить стабильность обработки и привести к износу режущей пластины. Величина обратного конуса должна составлять примерно 0.010 0.015мм между задним и передним краем пластины Сверление J. 89
