Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Сборные концевые фрезы Walter F 2237 со сменными режущими пластинами из твердого сплава для профильного фрезерования Фрезерный немецкий инструмент

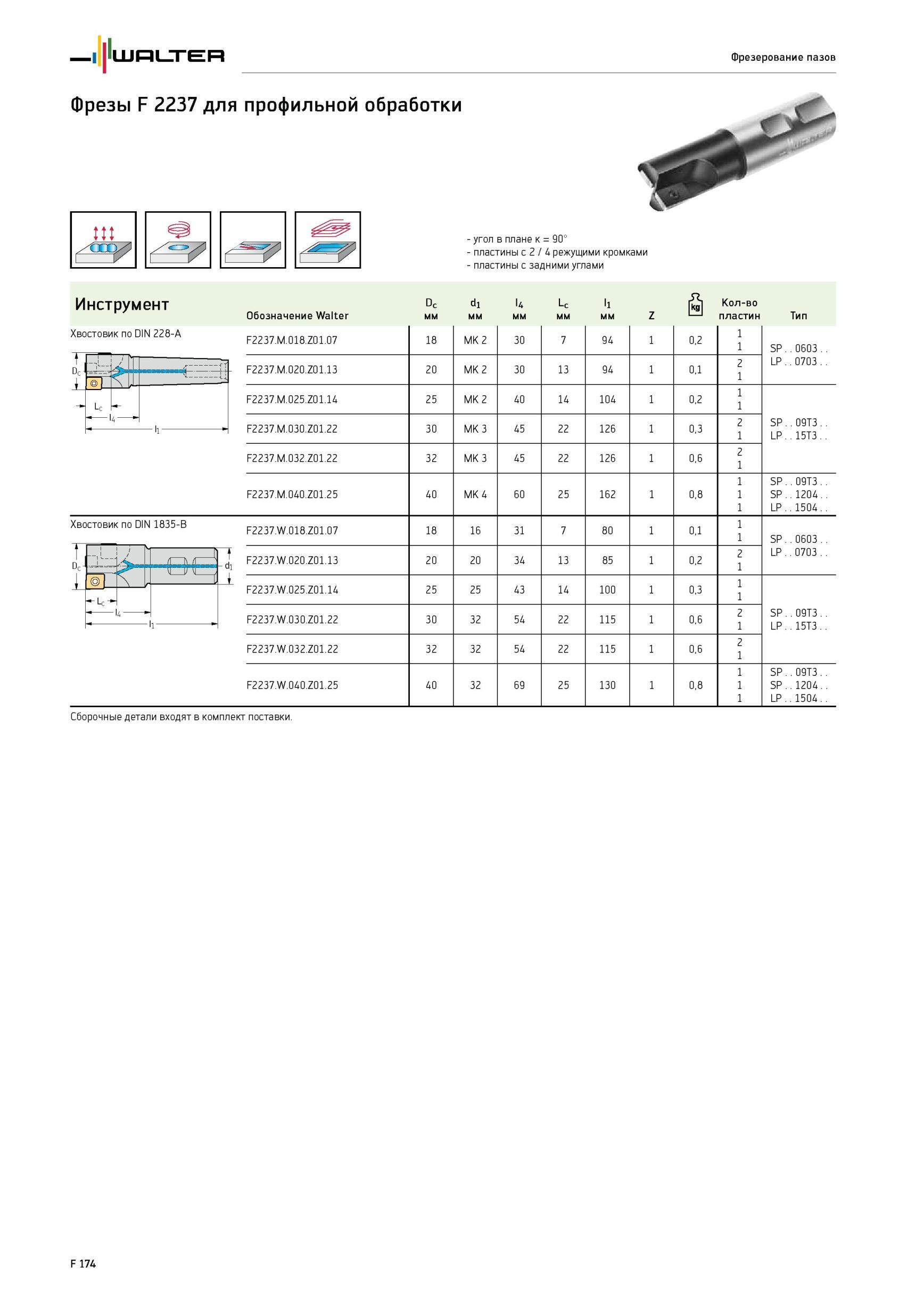

1824 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F174

1824 Сборные концевые фрезы Walter F 2237 со сменными режущими пластинами из твердого сплава для профильного фрезерования Фрезерный немецкий инструмент Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F174

Сборные концевые фрезы Walter F 2237 со сменными режущими пластинами из твердого сплава для профильного фрезерования Фрезерный немецкий инструмент

Сборные концевые фрезы Walter F 2237 со сменными режущими пластинами из твердого сплава для профильного фрезерования Фрезерный немецкий инструмент _ с коническим хвостовиком (к/х) типа Морзе и с цилиндрическим хвостовиком (ц/х) Обозначение Dc мм d1 мм l4 мм Lc мм l1 мм Z Количество пластин Тип F2237.M.018.Z01.07 18 MK 2 30 7 94 1 0,2 SP..0603 LP 0703 F2237.M.020.Z01.13 20 MK 2 30 13 94 1 0,1 1 F2237.M.025.Z01.14 25 MK 2 40 14 104 1 0,2 SP ..09T3 LP 15T3 F2237.M.030.Z01.22 30 MK 3 45 22 126 1 0,3 1 F2237.M.032.Z01.22 32 MK 3 45 22 126 1 0,6 1 F2237.M.040.Z01.25 40 MK 4 60 25 162 1 0,8 1 SP..09T3.. SP 1204.. LP 1504.. F2237.W.018.Z01.07 18 16 31 7 80 1 0,1 SP..0603 LP 0703 F2237.W.020.Z01.13 20 20 34 13 85 1 0,2 1 F2237.W.025.Z01.14 25 25 43 14 100 1 0,3 SP ..09T3 LP 15T3 F2237.W.030.Z01.22 30 32 54 22 115 1 0,6 1 F2237.W.032.Z01.22 32 32 54 22 115 1 0,6 1 F2237.W.040.Z01.25 40 32 69 25 130 1 0,8 1 SP..09T3.. SP 1204.. LP 1504.. Хвостовик по DIN 1835-B t. Сборочные детали входят в комплект поставки. L D L F 174 Фрезерование пазов Хвостовик по DIN 228-A угол в плане к 90° пластины с 2 / 4 режущими кромками пластины с задними углами Инструмент
