Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Сборные германские сверла Walter B 3011 M Stardrill в исполнении с резцовыми вставками и прямыми стружечными канавками Хвостовик NCT Глубина сверления 2 Dc

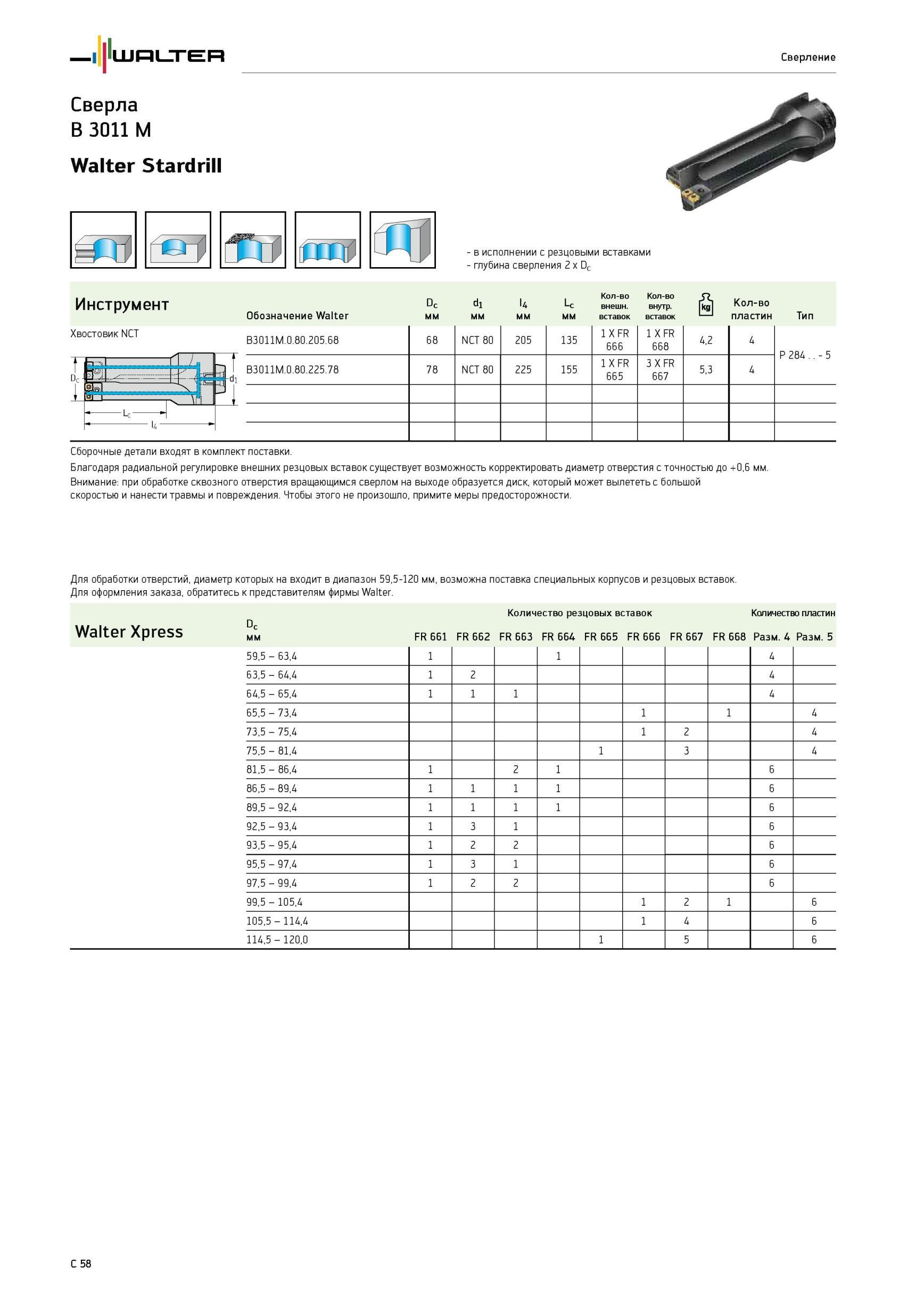

788 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.C58

788 Сборные германские сверла Walter B 3011 M Stardrill в исполнении с резцовыми вставками и прямыми стружечными канавками Хвостовик NCT Глубина сверления 2 Dc Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. C58

Сборные германские сверла Walter B 3011 M Stardrill в исполнении с резцовыми вставками и прямыми стружечными канавками Хвостовик NCT Глубина сверления 2 Dc

Сборные германские сверла Walter B 3011 M Stardrill в исполнении с резцовыми вставками и прямыми стружечными канавками Хвостовик NCT Глубина сверления 2 Dc _ Благодаря радиальной регулировке внешних резцовых вставок существует возможность корректировать диаметр отверстия с точностью до +0,6 мм. Внимание при обработке сквозного отверстия вращающимся сверлом на выходе образуется диск, который может вылететь с большой скоростью и нанести травмы и повреждения. Чтобы этого не произошло, примите меры предосторожности. L c мм Для обработки отверстий, диаметр которых на входит в диапазон 59,5-120 мм, возможна поставка специальных корпусов и резцовых вставок. Для оформления заказа, обратитесь к представителям фирмы Walter. Walter Xpress Количество резцовых вставок Количество пластин FR 661 FR 662 FR 663 FR 664 FR 665 FR 666 FR 667 FR 668 Разм. 4 Разм. 5 59,5 - 63,4 4 63,5 - 64,4 1 2 4 64,5 - 65,4 1 4 65,5 - 73,4 4 73,5 - 75,4 1 2 4 75,5 - 81,4 1 3 4 81,5 - 86,4 1 2 1 6 86,5 - 89,4 6 89,5 - 92,4 6 92,5 - 93,4 1 3 1 6 93,5 - 95,4 1 2 2 6 95,5 - 97,4 1 3 1 6 97,5 - 99,4 1 2 2 6 99,5 - 105,4 1 2 1 6 105,5 - 114,4 1 4 6 114,5 - 120,0 1 5 6 D c мм C 58 Сверление Walter Инструмент Обозначение Walter uc мм d1 мм U мм Количество Количество внешн. внутр. вставок вставок Количество пластин Тип B3011M.0.80.205.68 68 NCT 80 205 135 1 X FR 666 1 X FR 668 4,2 4 P 284 - 5 B3011M.0.80.225.78 78 NCT 80 225 155 1 X FR 665 3 X FR 667 5,3 4 Сборочные детали входят в комплект поставки.
