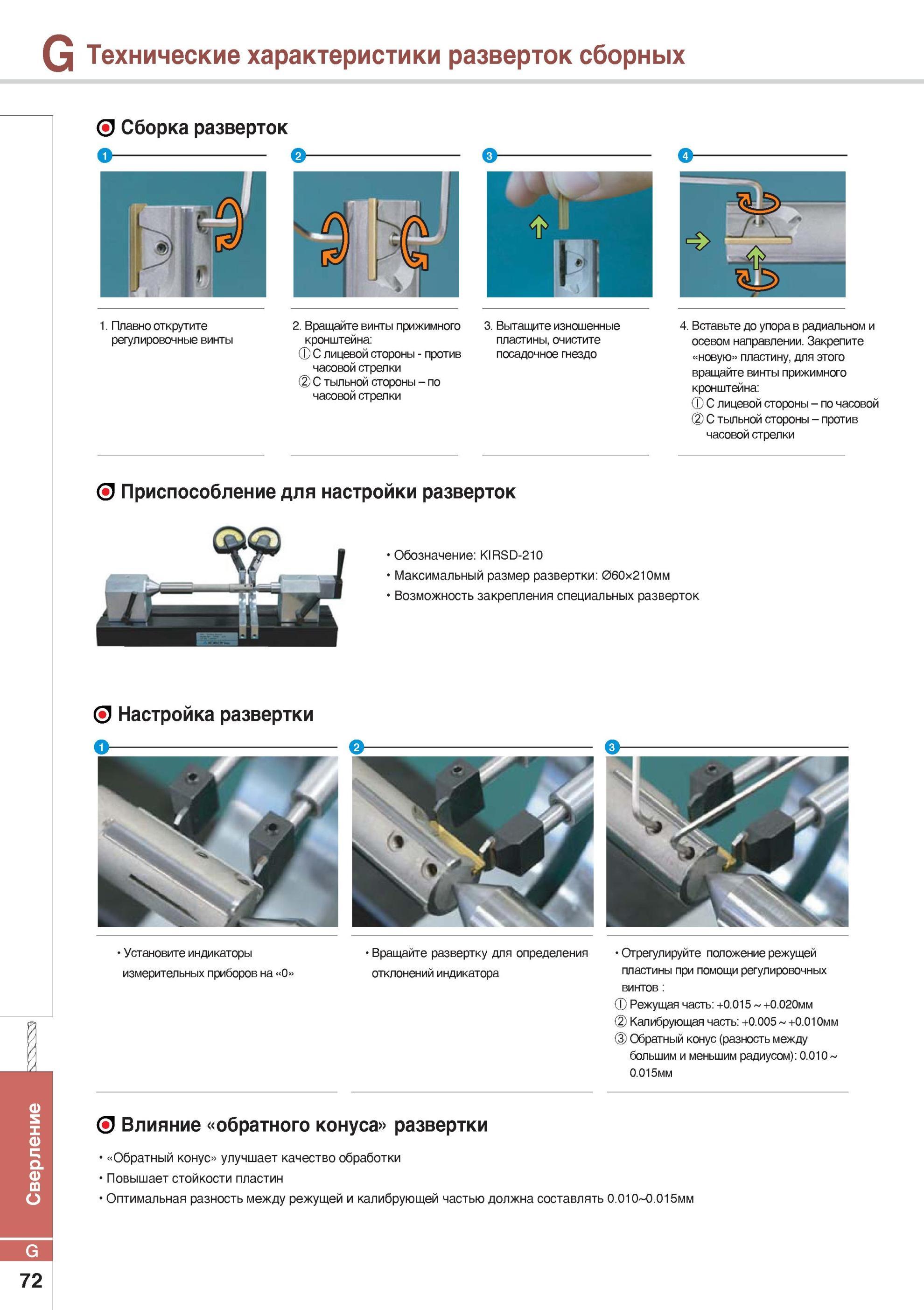

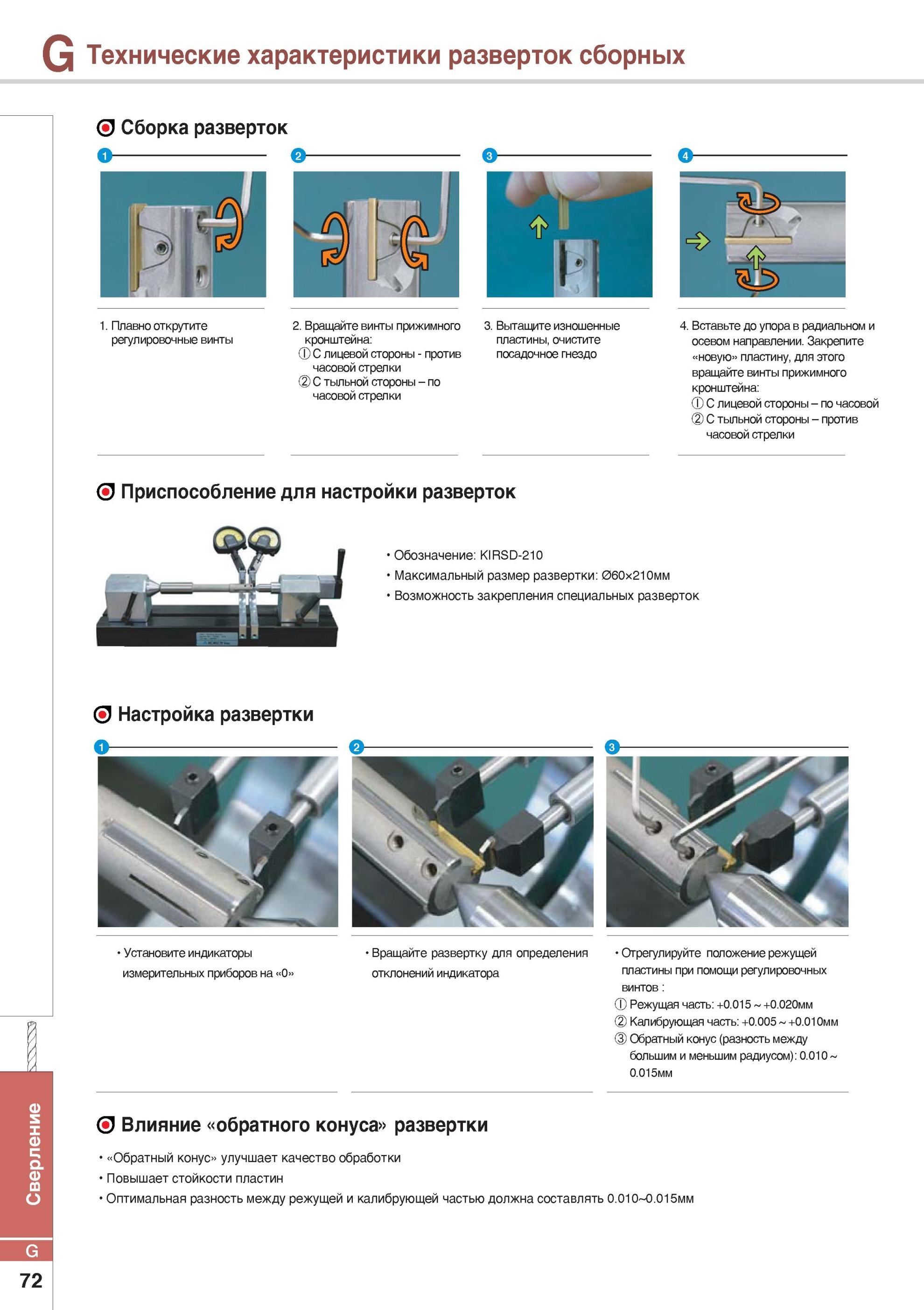

786 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.G72

786 Сборка разверток Плавно открутите регулировочные винты 2 Вращайте винты прижимного кронштейна 0 С лицевой стороны - против часовой стрелки С тыльной сторон Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G72

Сборка разверток Плавно открутите регулировочные винты 2 Вращайте винты прижимного кронштейна 0 С лицевой стороны - против часовой стрелки С тыльной сторон

Сборка разверток Плавно открутите регулировочные винты 2. Вращайте винты прижимного кронштейна 0 С лицевой стороны - против часовой стрелки С тыльной стороны - по часовой стрелки 3. Вытащите изношенные пластины, очистите посадочное гнездо 4. Вставьте до упора в радиальном и осевом направлении. Закрепите новую пластину, для этого вращайте винты прижимного кронштейна 0 С лицевой стороны - по часовой С тыльной стороны - против часовой стрелки О Приспособление для настройки разверток 1 Обозначение KIRSD-210 1 Максимальный размер развертки 060х210мм Возможность закрепления специальных разверток О Настройка развертки О - О Установите индикаторы измерительных приборов на 0 Вращайте развертку для определения отклонений индикатора Отрегулируйте положение режущей пластины при помощи регулировочных винтов Режущая часть +0.015 +0.020мм Калибрующая часть +0.005 +0.010мм Обратный конус (разность между большим и меньшим радиусом) 0.010 0.015мм О Влияние обратного конуса развертки Обратный конус улучшает качество обработки Повышает стойкости пластин Оптимальная разность между режущей и калибрующей частью должна составлять 0.010 0.015мм G 72 Сверление Развертки Korloy G Технические характеристики разверток сборных
