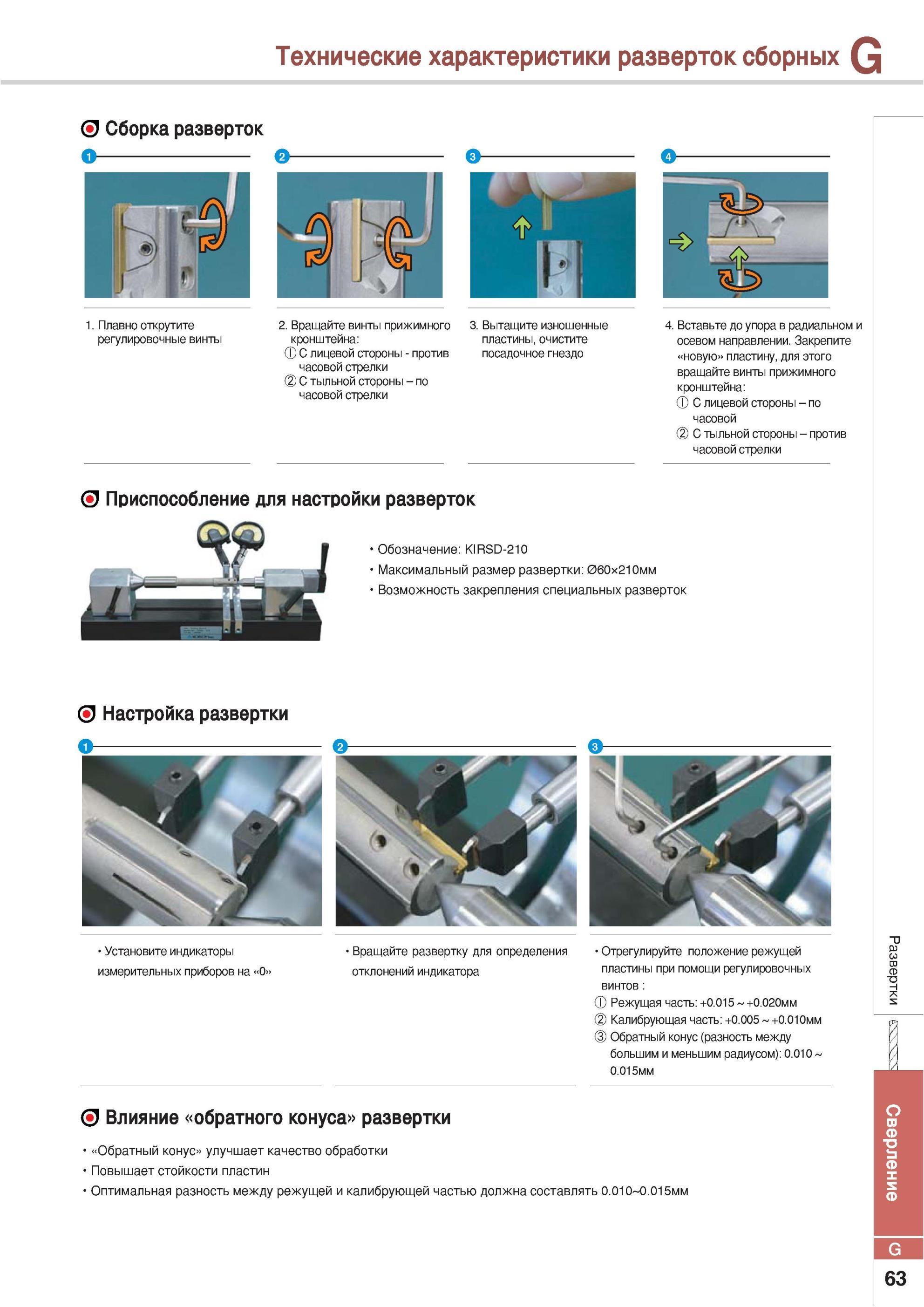

767 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.G63

767 Сборка разверток Korloy Плавно открутите регулировочные винты Вращайте винты прижимного кронштейна С лицевой стороны против часовой стрелки С тыльной сторо Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G63

Сборка разверток Korloy Плавно открутите регулировочные винты Вращайте винты прижимного кронштейна С лицевой стороны против часовой стрелки С тыльной сторо

Сборка разверток Korloy Плавно открутите регулировочные винты Вращайте винты прижимного кронштейна С лицевой стороны против часовой стрелки С тыльной стороны по часовой стрелки 3. Вытащите изношенные пластины очистите посадочное гнездо Вставьте до упора в радиальном и осевом направлении. Закрепите новую пластину для этого вращайте винты прижимного кронштейна С лицевой стороны по часовой С тыльной стороны против часовой стрелки Приспособление для настройки разверток Обозначение KIRSD-210 Максимальный размер развертки 060x210 мм Возможность закрепления специальных разверток Настройка развертки Установите индикаторы измерительных приборов на 0 Вращайте развертку для определения отклонений индикатора Отрегулируйте положение режущей пластины при помощи регулировочных винтов Режущая часть +0.015 +0.020 мм Калибрующая часть +0.005 +0.010 мм Обратный конус (разность между большим и меньшим радиусом) 0.010 0.015 мм Влияние обратного конуса развертки Обратный конус улучшает качество обработки Повышает стойкости пластин Оптимальная разность между режущей и калибрующей частью должна составлять 0.010 0.015 мм G 63 Развертки Технические характеристики разверток сборных
