Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

SANDVIK COROMANT | Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты (Всего 751 стр.)

Самым важным фактором влияющим на технологический процесс глубокого сверления является надежное удаление стружки из отверстия то есть проблема с

456 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты для фрезерования сверления растачивания Стр.C133

456 Самым важным фактором влияющим на технологический процесс глубокого сверления является надежное удаление стружки из отверстия то есть проблема с Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты для фрезерования сверления растачивания Инструментальная оснастка для станков Стр. C133

Самым важным фактором влияющим на технологический процесс глубокого сверления является надежное удаление стружки из отверстия то есть проблема с

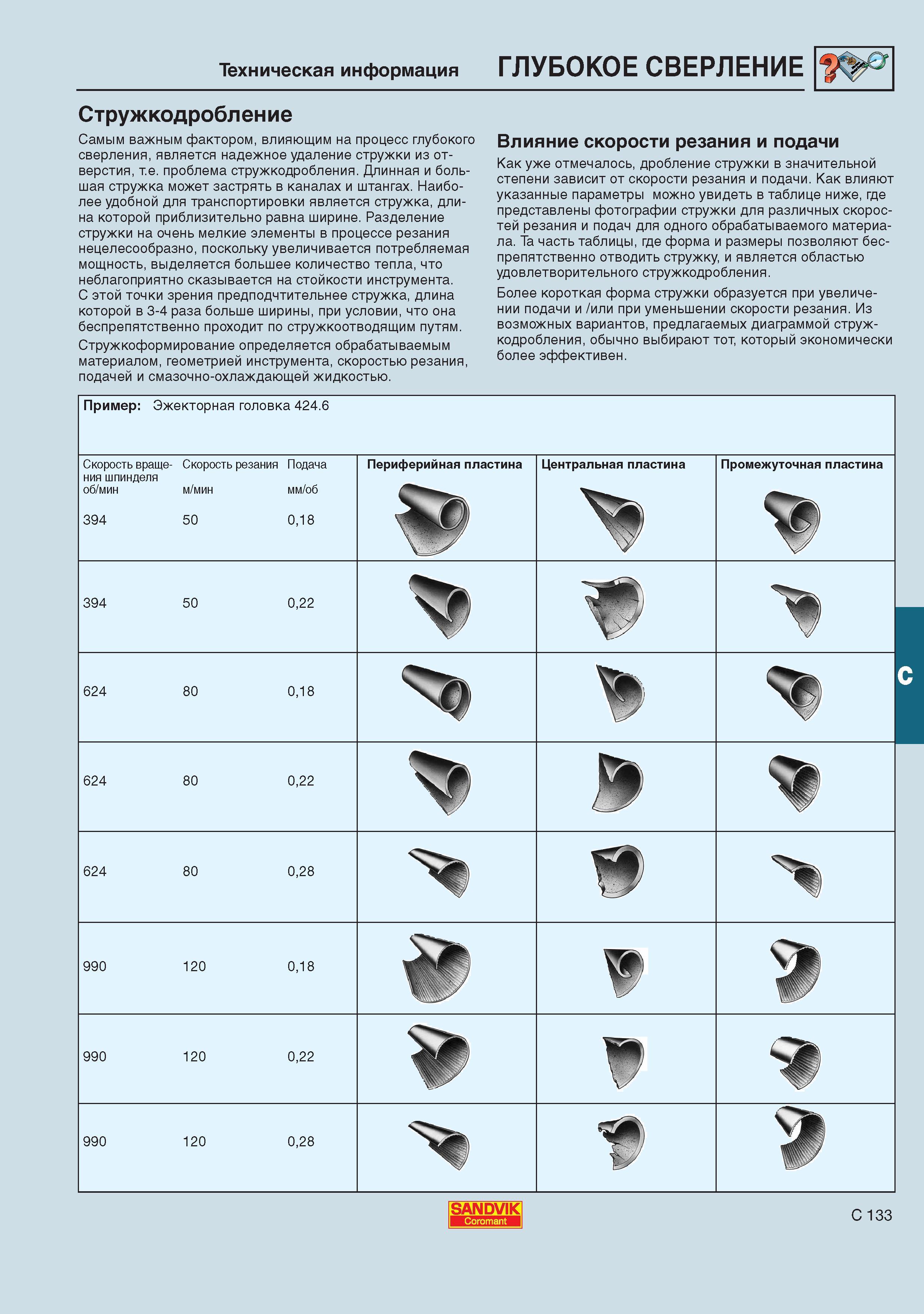

Самым важным фактором влияющим на технологический процесс глубокого сверления является надежное удаление стружки из отверстия то есть проблема стружкодробления Длинная и большая стружка может застрять в каналах и штангах. Наиболее удобной для транспортировки является стружка длина которой приблизительно равна ширине. Разделение стружки на очень мелкие элементы в процессе резания нецелесообразно поскольку увеличивается потребляемая мощность выделяется большее количество тепла что неблагоприятно сказывается на стойкости инструмента. С этой точки зрения предподчтительнее стружка длина которой в 3-4 раза больше ширины при условии что она беспрепятственно проходит по стружкоотводящим путям. Стружкоформирование определяется обрабатываемым материалом геометрией инструмента скоростью резания подачей и смазочно-охлаждающей жидкостью. Влияние скорости резания и подачи Как уже отмечалось дробление стружки в значительной степени зависит от скорости резания и подачи. Как влияют указанные параметры можно увидеть в таблице ниже где представлены фотографии стружки для различных скоростей резания и подач для одного обрабатываемого материала. Та часть таблицы где форма и размеры позволяют беспрепятственно отводить стружку и является областью удовлетворительного стружкодробления. Более короткая форма стружки образуется при увеличении подачи и или при уменьшении скорости резания. Из возможных вариантов предлагаемых диаграммой стружкодробления обычно выбирают тот который экономически более эффективен. Пример Эжекторная головка 424.6 Скорость враще- Скорость резания Подача ния шпинделя об мин м/мин мм/об 394 50 018 Периферийная пластина Центральная пластина Промежуточная пластина 394 50 022 624 80 018 624 80 022 % 624 80 028 990 120 018 W 990 120 022 990 120 028 t % C SANDVIK Coromant C 133 Техническая информация ГЛУБОКОЕ СВЕРЛЕНИЕ Стружкодробление
