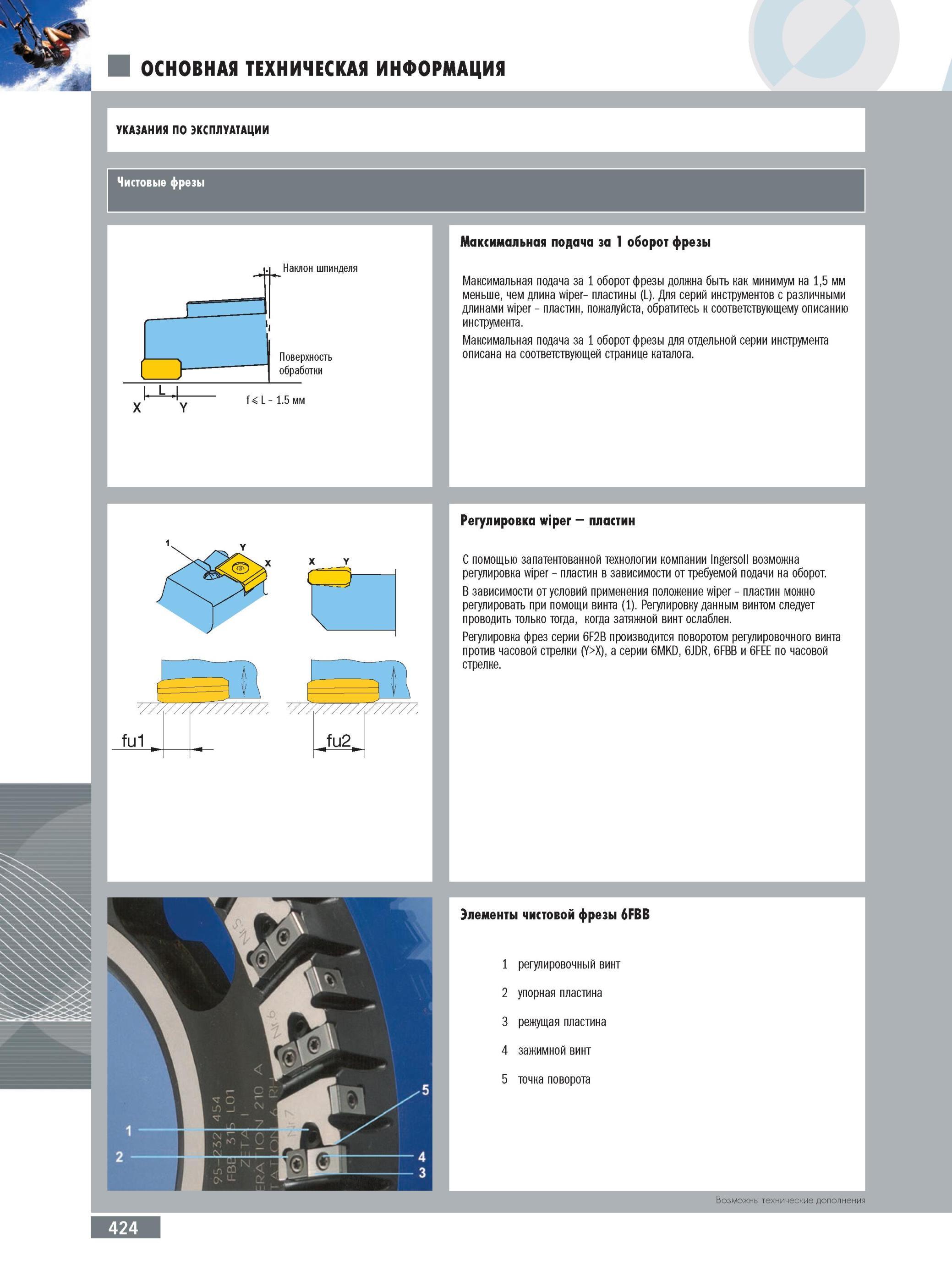

С помощью запатентованной технологии инструментальной немецкой компании IngersoII возможна регулировка зачистных фрезерных пластин Wiper в зависимости от требуемой подачи на оборот. В зависимости от условий применения положение wiper пластин можно регулировать при помощи винта (1). Регулировку данным винтом следует проводить только тогда, когда затяжной винт ослаблен. Регулировка фрез серии 6F2B производится поворотом регулировочного винта против часовой стрелки (Y>X), а серии 6MKD, 6UDR, 6FBB и 6FEE по часовой стрелке. Элементы чистовой фрезы 6FBB 1 регулировочный винт 2 упорная пластина 3 режущая пластина 4 зажимной винт 5 точка поворота Возможны технические дополнения 424 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ Чистовые фрезы Наклон шпинделя LZb Поверхность обработки X Y f < L 1.5 мм Максимальная подача за 1 оборот фрезы Максимальная подача за 1 оборот фрезы должна быть как минимум на 1,5 мм меньше, чем длина wiper- пластины (L). Для серий инструментов с различными длинами wiper пластин, пожалуйста, обратитесь к соответствующему описанию инструмента. Максимальная подача за 1 оборот фрезы для отдельной серии инструмента описана на соответствующей странице каталога. Режущий инструмент Ingersoll Техническая информация Регулировка wiper пластин
