Системы числового программного управления / CNC programming and machining

SIEMENS | Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.)

С помощью цикла Токарная обработка контура можно изготовлять простые или сложные контуры Программирование циклов на стойке ЧПУ Siemens

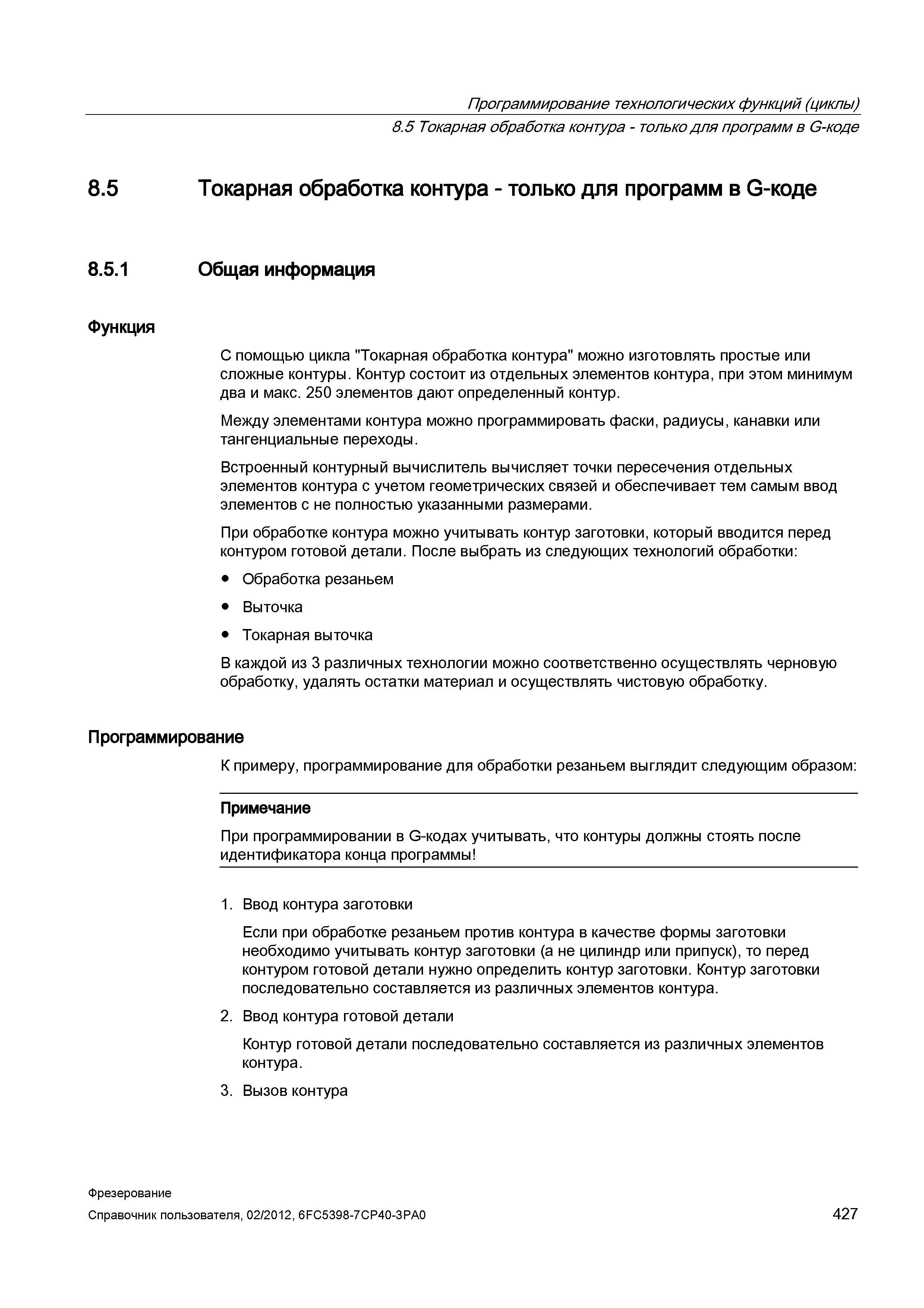

427 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Вер. 2012 Стр.427

427 С помощью цикла Токарная обработка контура можно изготовлять простые или сложные контуры Программирование циклов на стойке ЧПУ Siemens Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 427

С помощью цикла Токарная обработка контура можно изготовлять простые или сложные контуры Программирование циклов на стойке ЧПУ Siemens

С помощью цикла Токарная обработка контура можно изготовлять простые или сложные контуры Программирование циклов на стойке ЧПУ Siemens _ Контур состоит из отдельных элементов контура, при этом минимум два и макс. 250 элементов дают определенный контур. Между элементами контура можно программировать фаски, радиусы, канавки или тангенциальные переходы. Встроенный контурный вычислитель вычисляет точки пересечения отдельных элементов контура с учетом геометрических связей и обеспечивает тем самым ввод элементов с не полностью указанными размерами. При обработке контура можно учитывать контур заготовки, который вводится перед контуром готовой детали. После выбрать из следующих технологий обработки: Обработка резаньем Выточка Токарная выточка В каждой из 3 различных технологии можно соответственно осуществлять черновую обработку, удалять остатки материал и осуществлять чистовую обработку. Программирование К примеру, программирование для обработки резаньем выглядит следующим образом: Примечание При программировании в G-кодах учитывать, что контуры должны стоять после идентификатора конца программы 1. Ввод контура заготовки Если при обработке резаньем против контура в качестве формы заготовки необходимо учитывать контур заготовки (а не цилиндр или припуск), то перед контуром готовой детали нужно определить контур заготовки. Контур заготовки последовательно составляется из различных элементов контура. 2. Ввод контура готовой детали Контур готовой детали последовательно составляется из различных элементов контура. 3. Вызов контура Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 427 Программирование технологических функций (циклы) 8.5 Токарная обработка контура - только для программ в G-коде 8.5 Токарная обработка контура - только для программ в G-коде 8.5.1 Общая информация Функция




См.также / See also :

Пример управляющей программы ЧПУ

Переводная таблица дюймов и миллиметров




Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.)

424 Подача вдоль боковой стороны Подача с изменяемой боковой стороной D1 или ND О Первая глубина подачи или число черновых проходов - (только дл Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 424424 425 Если токарный станок имеет соответствующее оборудование, то можно выдвигать деталеприемник (приемник деталей), который принимает отрезанную Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 425425 426 Параметр Описание Единица Z0 Исходная точка в Z (абс ) мм FS или R О Ширина фаски или радиус закругления мм Х1 и Глубина для уменьшения скор Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 426426 428 Контур обрабатывается в продольном или поперечном направлении или параллельно контуру 5 Выборка остаточного материала (черновая обработка) П Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 428428 429 Курсор на актуальном элементе черный белый Обычный элемент красный белый Элемент в настоящее время не рассматривается (элемент начинает расс Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 429429 430 Нажать программные клавиши Токарная обработка и Токарная обработка контура Нажать программные клавиши Контур и Новый контур Открывается окно Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 430430
