С помощью системы привязки однозначно определяются координаты положения на какой-либо плоскости или в пространстве Данные положения всегда о

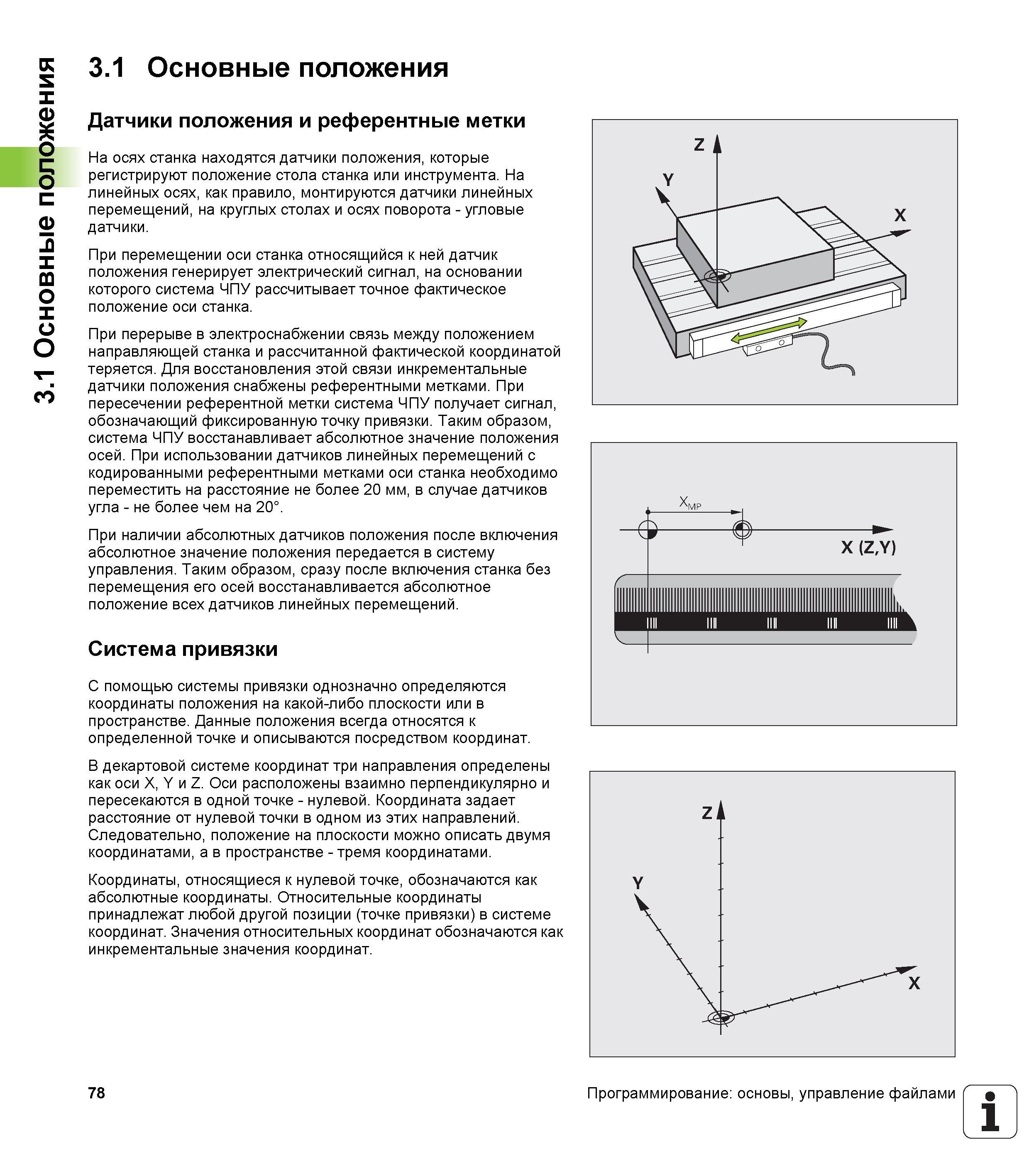

78 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.78

78 С помощью системы привязки однозначно определяются координаты положения на какой-либо плоскости или в пространстве Данные положения всегда о Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 78

С помощью системы привязки однозначно определяются координаты положения на какой-либо плоскости или в пространстве Данные положения всегда о

С помощью системы привязки однозначно определяются координаты положения на какой-либо плоскости или в пространстве. Данные положения всегда относятся к определенной точке и описываются посредством координат. В декартовой системе координат три направления определены как оси X Y и Z. Оси расположены взаимно перпендикулярно и пересекаются в одной точке - нулевой. Координата задает расстояние от нулевой точки в одном из этих направлений. Следовательно положение на плоскости можно описать двумя координатами а в пространстве - тремя координатами. Координаты относящиеся к нулевой точке обозначаются как абсолютные координаты. Относительные координаты принадлежат любой другой позиции (точке привязки) в системе координат. Значения относительных координат обозначаются как инкрементальные значения координат. 78 Программирование основы управление файлами 1 3.1 Основные положения 3.1 Основные положения Датчики положения и референтные метки На осях станка находятся датчики положения которые регистрируют положение стола станка или инструмента. На линейных осях как правило монтируются датчики линейных перемещений на круглых столах и осях поворота - угловые датчики. При перемещении оси станка относящийся к ней датчик положения генерирует электрический сигнал на основании которого система ЧПУ рассчитывает точное фактическое положение оси станка. При перерыве в электроснабжении связь между положением направляющей станка и рассчитанной фактической координатой теряется. Для восстановления этой связи инкрементальные датчики положения снабжены референтными метками. При пересечении референтной метки система ЧПУ получает сигнал обозначающий фиксированную точку привязки. Таким образом система ЧПУ восстанавливает абсолютное значение положения осей. При использовании датчиков линейных перемещений с кодированными референтными метками оси станка необходимо переместить на расстояние не более 20 мм в случае датчиков угла - не более чем на 20. При наличии абсолютных датчиков положения после включения абсолютное значение положения передается в систему управления. Таким образом сразу после включения станка без перемещения его осей восстанавливается абсолютное положение всех датчиков линейных перемещений. Система привязки



HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)

Системы числового программного управления / CNC programming and machining

75 Щуп для измерения инструмента Heidenhain TT 140 представляет собой трехмерный измерительный щуп для измерения и проверки инструмента Для это Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 7575 Щуп для измерения инструмента Heidenhain TT 140 представляет собой трехмерный измерительный щуп для измерения и проверки инструмента Для это76 Дополнительные устройства 3D-измерительные щупы и электронные маховички фирмы HEIDENHAIN 76 Введение Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 7676 77 Heidenhain Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 7777 79 Обозначение осей на фрезерных станках Правило правой руки Оси X Y и Z на фрезерном станке обозначаются как ось инструмента главная ось (1-я Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 7979 Обозначение осей на фрезерных станках Правило правой руки Оси X Y и Z на фрезерном станке обозначаются как ось инструмента главная ось (1-я80 Если размеры на чертеже указаны в декартовой системе координат программа обработки также составляется с применением декартовой системы коорд Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 8080 81 Абсолютные координаты заготовки Если координаты какой-либо позиции отсчитываются от нулевой точки координат (начала отсчета) то они обознача Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 8181
