Системы числового программного управления / CNC programming and machining

SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

С функцией SCALE ASCALE для всех траекторных синхронных и позиционирующих осей могут быть запрограммированы коэффициенты масштабирования

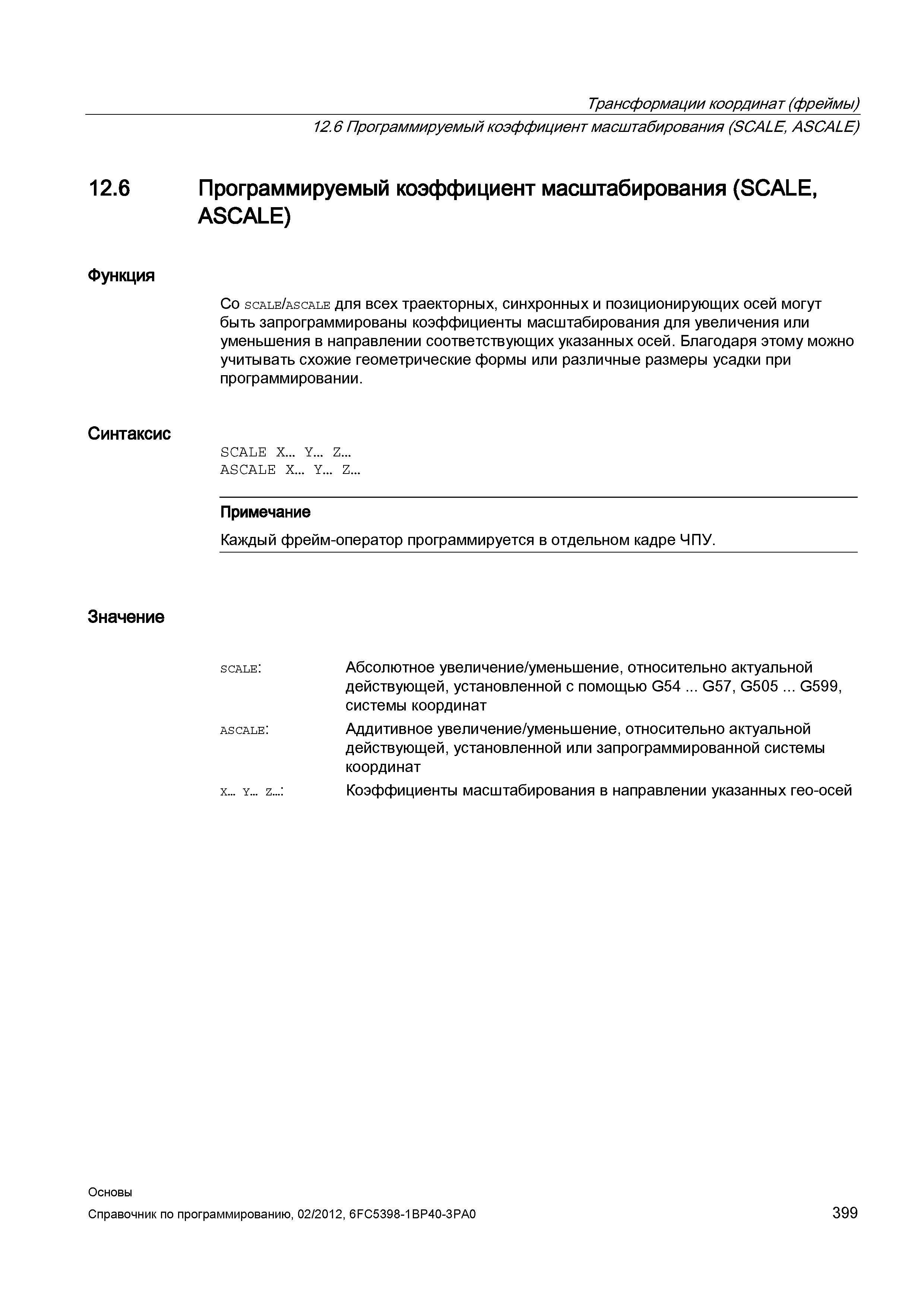

399 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.399

399 С функцией SCALE ASCALE для всех траекторных синхронных и позиционирующих осей могут быть запрограммированы коэффициенты масштабирования Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 399

С функцией SCALE ASCALE для всех траекторных синхронных и позиционирующих осей могут быть запрограммированы коэффициенты масштабирования

С функцией SCALE ASCALE для всех траекторных синхронных и позиционирующих осей могут быть запрограммированы коэффициенты масштабирования _ для увеличения или уменьшения в направлении соответствующих указанных осей. Благодаря этому можно учитывать схожие геометрические формы или различные размеры усадки при программировании. SCALE X. Y... Z... ASCALE X. Y... Z... Примечание Каждый фрейм-оператор программируется в отдельном кадре ЧПУ. Значение scale X. Y. Z. Абсолютное увеличение уменьшение относительно актуальной действующей установленной с помощью G54 G57 G505 G599 системы координат Аддитивное увеличение уменьшение относительно актуальной действующей установленной или запрограммированной системы координат Коэффициенты масштабирования в направлении указанных гео-осей ASCALE Основы 399 Трансформации координат (фреймы) 12.6 Программируемый коэффициент масштабирования (SCALE ASCALE) 12.6 Программируемый коэффициент масштабирования (SCALE ASCALE) Функция Синтаксис Со




См.также / See also :

Пример управляющей программы ЧПУ




Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

396 Программируемые вращения фреймов с пространственными углами (ROTS AROTS CROTS) Функция С помощью команд rots arots и crots вращения систем к Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 396396 397 Положение плоскости в пространстве однозначно определено через два пространственных угла Указание третьего пространственного угла привело бы Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 397397 398 Абсолютные вращения фреймов с пространственными углами исходный фрейм программируемый фрейм PPFRAME arots Аддитивные вращения фреймов с прос Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 398398 400 Посредством смещения нулевой точки и вращения устанавливаются соответствующие необходимые нулевые точки детали посредством масштабирования к Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 400400 401 Для каждой оси может быть указан свой коэффициент масштабирования на который может быть осуществлено увеличение или уменьшение Масштабирован Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 401401 402 Изменение масштаба которое должно надстраиваться на уже существующие фреймы программируется с помощью ascale В этом случае последний действу Справочник SIEMENS 2012 Пользователя Основы программирования стоек ЧПУ Sinumerik 840D sl 828D Металлообрабатывающее оборудование Стр. 402402
