TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)




892 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.H48

892 Руководство Taegutec по использованию Инструкция по эксплуатации Чистовая расточная головка BHF 63-125 Сборка Разборка Позиционирование Обслуживание на на Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. H48

Руководство Taegutec по использованию Инструкция по эксплуатации Чистовая расточная головка BHF 63-125 Сборка Разборка Позиционирование Обслуживание на на

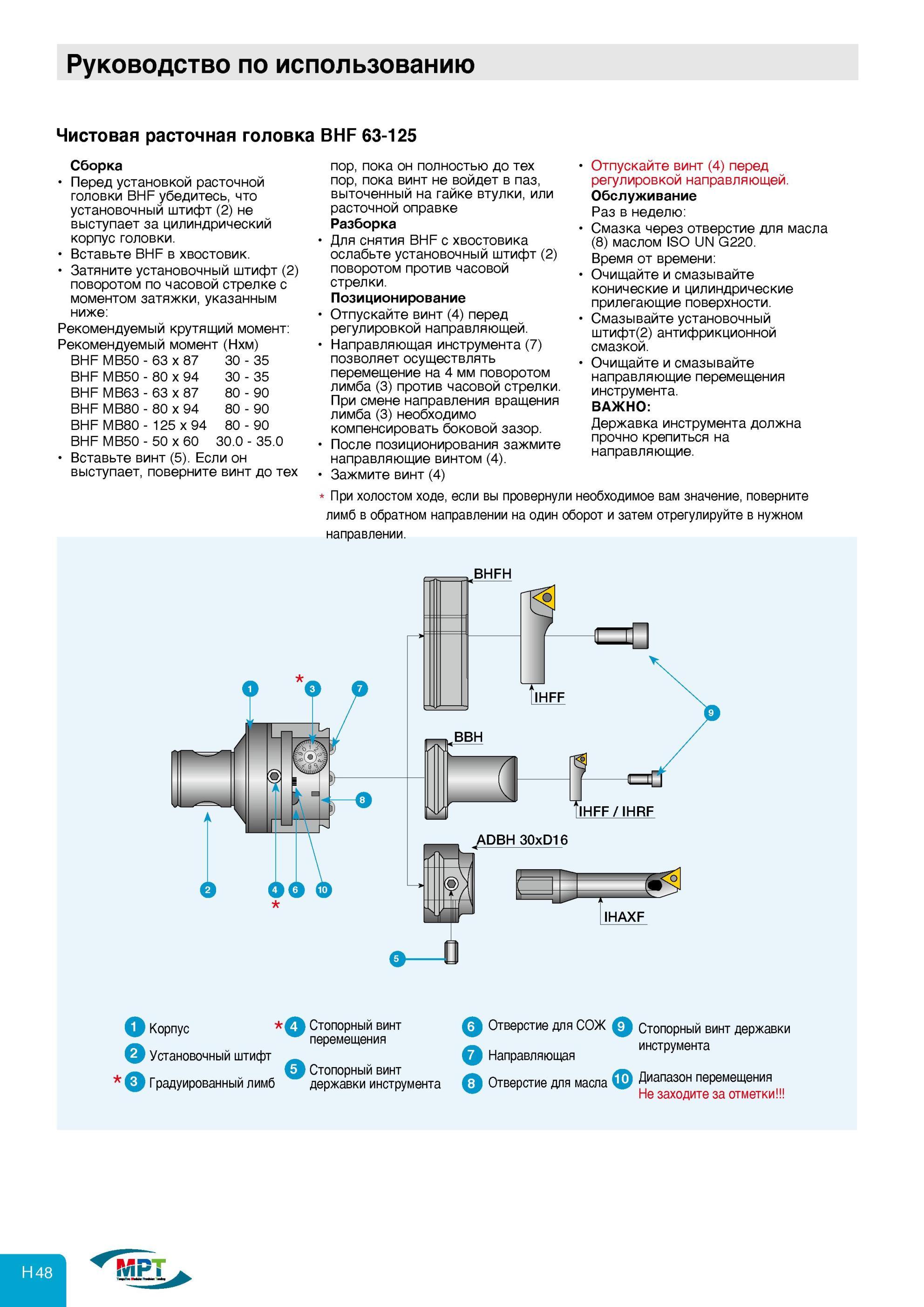

Руководство Taegutec по использованию Инструкция по эксплуатации Чистовая расточная головка BHF 63-125 Сборка Разборка Позиционирование Обслуживание на направляющие Руководство по использованию Чистовая расточная головка BHF 63-125 Сборка Перед установкой расточной головки BHF убедитесь, что установочный штифт (2) не выступает за цилиндрический корпус головки. Вставьте BHF в хвостовик. Затяните установочный штифт (2) поворотом по часовой стрелке с моментом затяжки, указанным ниже Рекомендуемый крутящий момент Рекомендуемый момент (Нхм) BHF MB50 - 63 x 87 30 - 35 BHF MB50 - 80 x 94 30 - 35 BHF MB63 - 63 x 87 80 - 90 BHF MB80 - 80 x 94 80 - 90 BHF MB80 - 125 x 94 80 - 90 BHF MB50 - 50 x 60 30.0 - 35.0 Вставьте винт (5). Если он выступает, поверните винт до тех пор, пока он полностью до тех пор, пока винт не войдет в паз, выточенный на гайке втулки, или расточной оправке Разборка Для снятия BHF с хвостовика ослабьте установочный штифт (2) поворотом против часовой стрелки. Позиционирование Отпускайте винт (4) перед регулировкой направляющей. Направляющая инструмента (7) позволяет осуществлять перемещение на 4 мм поворотом лимба (3) против часовой стрелки. При смене направления вращения лимба (3) необходимо компенсировать боковой зазор. После позиционирования зажмите направляющие винтом (4). Зажмите винт (4) При холостом ходе, если вы провернули необходимое вам значение, поверните лимб в обратном направлении на один оборот и затем отрегулируйте в нужном направлении. Отпускайте винт (4) перед регулировкой направляющей. Обслуживание Раз в неделю Смазка через отверстие для масла (8) маслом ISO UN G220. Время от времени Очищайте и смазывайте конические и цилиндрические прилегающие поверхности. Смазывайте установочный штифт(2) антифрикционной смазкой. Очищайте и смазывайте направляющие перемещения инструмента. ВАЖНО Державка инструмента должна прочно крепиться на направляющие. 4 Стопорный винт перемещения Отверстие для СОЖ Стопорный винт державки инструмента Корпус (2) Установочный '7Направляющая О Градуированный лимб державкиинитрумента Отверстие для масла Диапазон перемещения Не заходите за отметки ADBH 30xD16 TIHFF / IHRF IHAXF ltBBH tlHFF (BHFH
