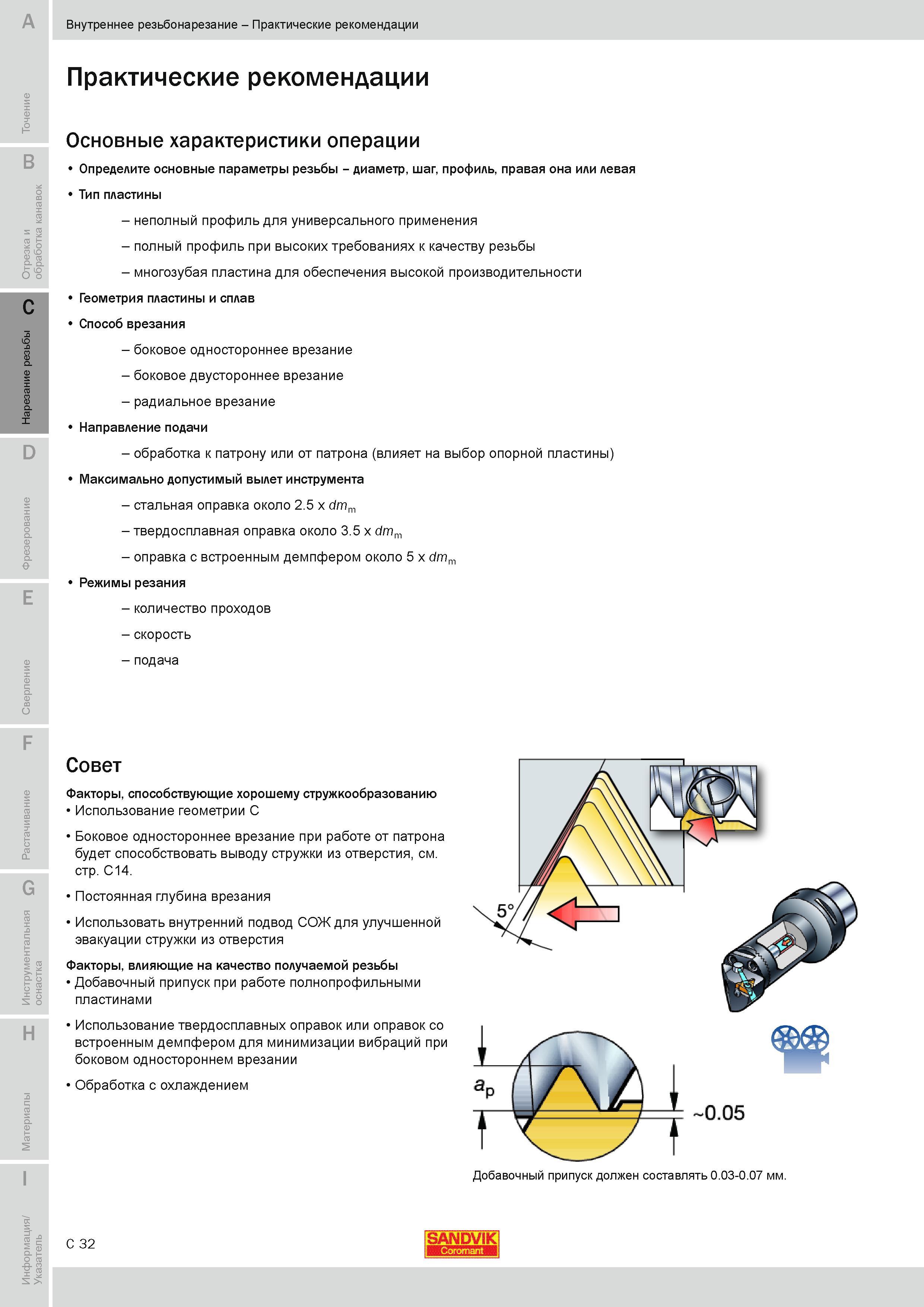

Внутреннее резьбонарезание Основные характеристики операции Определите основные параметры резьбы диаметр шаг профиль правая она или левая Тип пластины неполный профиль для универсального применения - полный профиль при высоких требованиях к качеству резьбы многозубая пластина для обеспечения высокой производительности Геометрия пластины и сплав Способ врезания - боковое одностороннее врезание - боковое двустороннее врезание - радиальное врезание Направление подачи - обработка к патрону или от патрона (влияет на выбор опорной пластины) Максимально допустимый вылет инструмента - стальная оправка около 2.5 x dmm - твердосплавная оправка около 3.5 x dmm - оправка с встроенным демпфером около 5 x dmm Режимы резания - количество проходов - скорость - подача F G H Совет Факторы способствующие хорошему стружкообразованию Использование геометрии C Боковое одностороннее врезание при работе от патрона будет способствовать выводу стружки из отверстия см. стр. C14. Постоянная глубина врезания Использовать внутренний подвод СОЖ для улучшенной эвакуации стружки из отверстия Факторы влияющие на качество получаемой резьбы Добавочный припуск при работе полнопрофильными пластинами Использование твердосплавных оправок или оправок встроенным демпфером для минимизации вибраций при боковом одностороннем врезании Обработка с охлаждением Добавочный припуск должен составлять 0.03-0.07 мм. о. р О 1 СП C 32 SANDVIK Практические рекомендации Практические рекомендации
