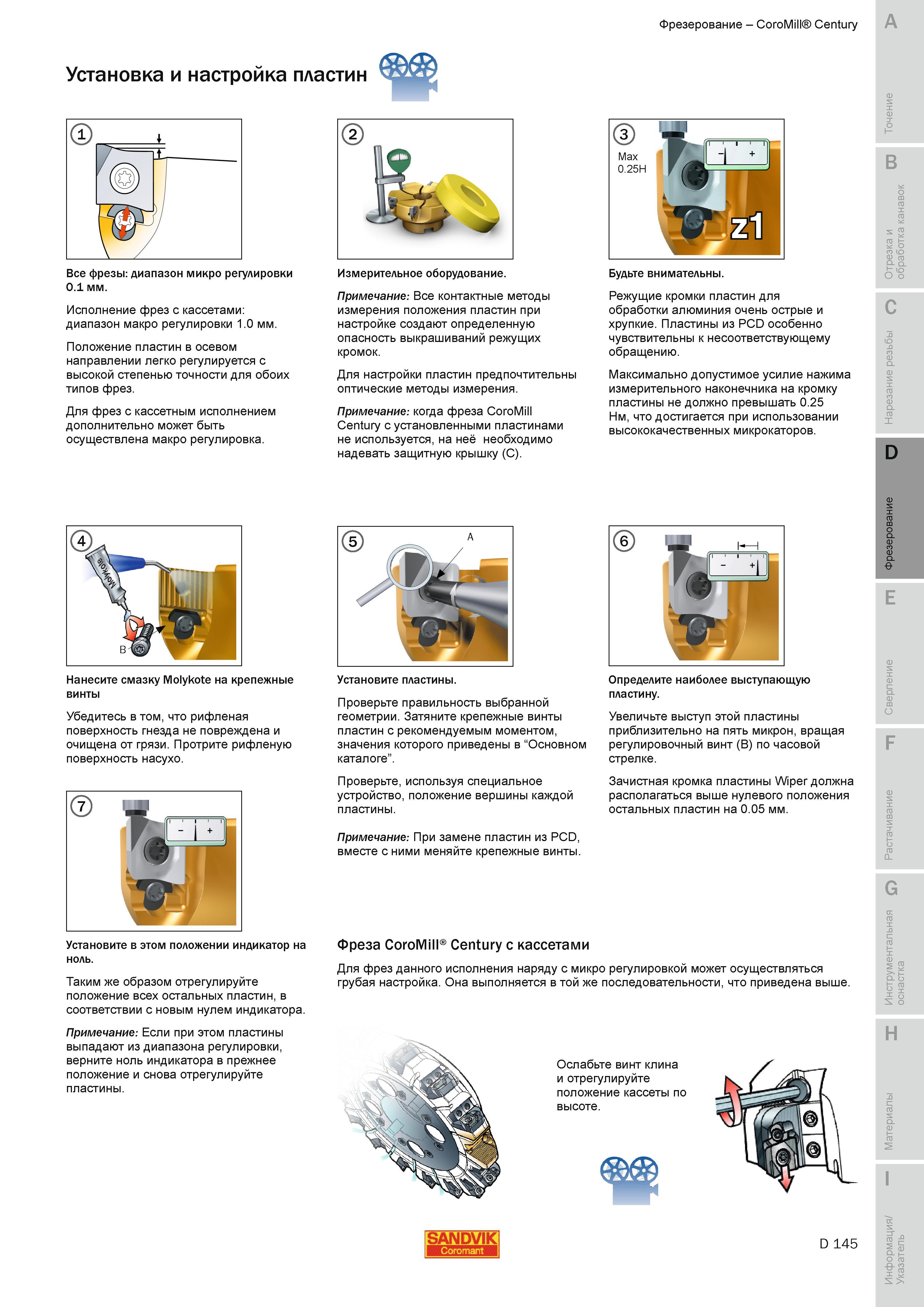

Установка и настройка пластин во фрезе Sandvik CoroMill Century Все фрезы диапазон микро регулировки 0.1 мм Исполнение фрез с кассетами диапазон макро регулировки 1.0 мм. Положение пластин в осевом направлении легко регулируется с высокой степенью точности для обоих типов фрез. Для фрез с кассетным исполнением дополнительно может быть осуществлена макро регулировка. Измерительное оборудование. Примечание Все контактные методы измерения положения пластин при настройке создают определенную опасность выкрашиваний режущих кромок. Для настройки пластин предпочтительны оптические методы измерения. Примечание когда фреза CoroMill Century с установленными пластинами не используется на неё необходимо надевать защитную крышку (С). Будьте внимательны. Режущие кромки пластин для обработки алюминия очень острые и хрупкие. Пластины из PCD особенно чувствительны к несоответствующему обращению. Максимально допустимое усилие нажима измерительного наконечника на кромку пластины не должно превышать 0.25 Нм что достигается при использовании высококачественных микрокаторов. Нанесите смазку Molykote на крепежные винты Убедитесь в том что рифленая поверхность гнезда не повреждена и очищена от грязи. Протрите рифленую поверхность насухо. Установите пластины. Проверьте правильность выбранной геометрии. Затяните крепежные винты пластин с рекомендуемым моментом значения которого приведены в "Основном каталоге. Проверьте используя специальное устройство положение вершины каждой пластины. Примечание При замене пластин из PCD вместе с ними меняйте крепежные винты. Определите наиболее выступающую пластину. Увеличьте выступ этой пластины приблизительно на пять микрон вращая регулировочный винт (В) по часовой стрелке. Зачистная кромка пластины Wiper должна располагаться выше нулевого положения остальных пластин на 0.05 мм. Установите в этом положении индикатор на ноль. Таким же образом отрегулируйте положение всех остальных пластин в соответствии с новым нулем индикатора. Примечание Если при этом пластины выпадают из диапазона регулировки верните ноль индикатора в прежнее положение и снова отрегулируйте пластины. Фреза CoroMill Century с кассетами Для фрез данного исполнения наряду с микро регулировкой может осуществляться грубая настройка. Она выполняется в той же последовательности что приведена выше. Ослабьте винт клина и отрегулируйте положение кассеты по высоте. SANDVIK D 145 Фрезерование CoroMill Century
