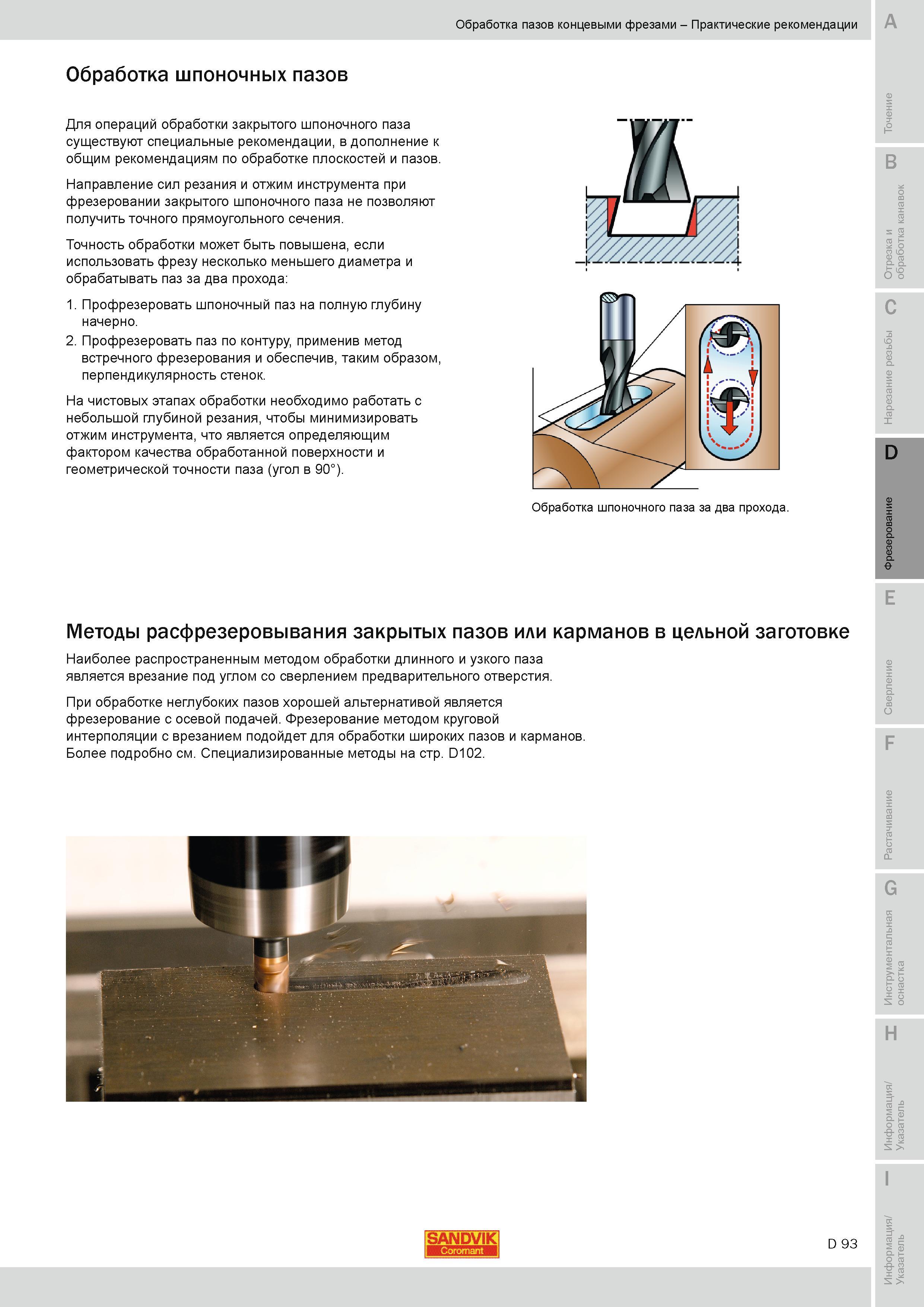

Точность фрезерования шпоночного паза на станке может быть повышена если использовать фрезу несколько меньшего диаметра и обрабатывать паз за два технологических прохода 1. Профрезеровать шпоночный паз на полную глубину начерно. 2. Профрезеровать паз по контуру применив метод встречного фрезерования и обеспечив таким образом перпендикулярность стенок. На чистовых этапах обработки необходимо работать с небольшой глубиной резания чтобы минимизировать отжим инструмента что является определяющим фактором качества обработанной поверхности и геометрической точности паза (угол в 90). в СО рр тб C D Обработка шпоночного паза за два прохода. Методы расфрезеровывания закрытых пазов или карманов в цельной заготовке Наиболее распространенным методом обработки длинного и узкого паза является врезание под углом сверлением предварительного отверстия. При обработке неглубоких пазов хорошей альтернативой является фрезерование с осевой подачей. Фрезерование методом круговой интерполяции с врезанием подойдет для обработки широких пазов и карманов. Более подробно см. Специализированные методы на стр. D102. E F G а мк S рс H SANDVIK D 93 Обработка пазов концевыми фрезами Практические рекомендации Обработка шпоночных пазов Для фрезерной операций обработки закрытого шпоночного паза существуют специальные рекомендации в дополнение к общим по обработке плоскостей и пазов Направление сил резания и отжим инструмента при фрезеровании закрытого шпоночного паза не позволяют получить точного прямоугольного сечения.
