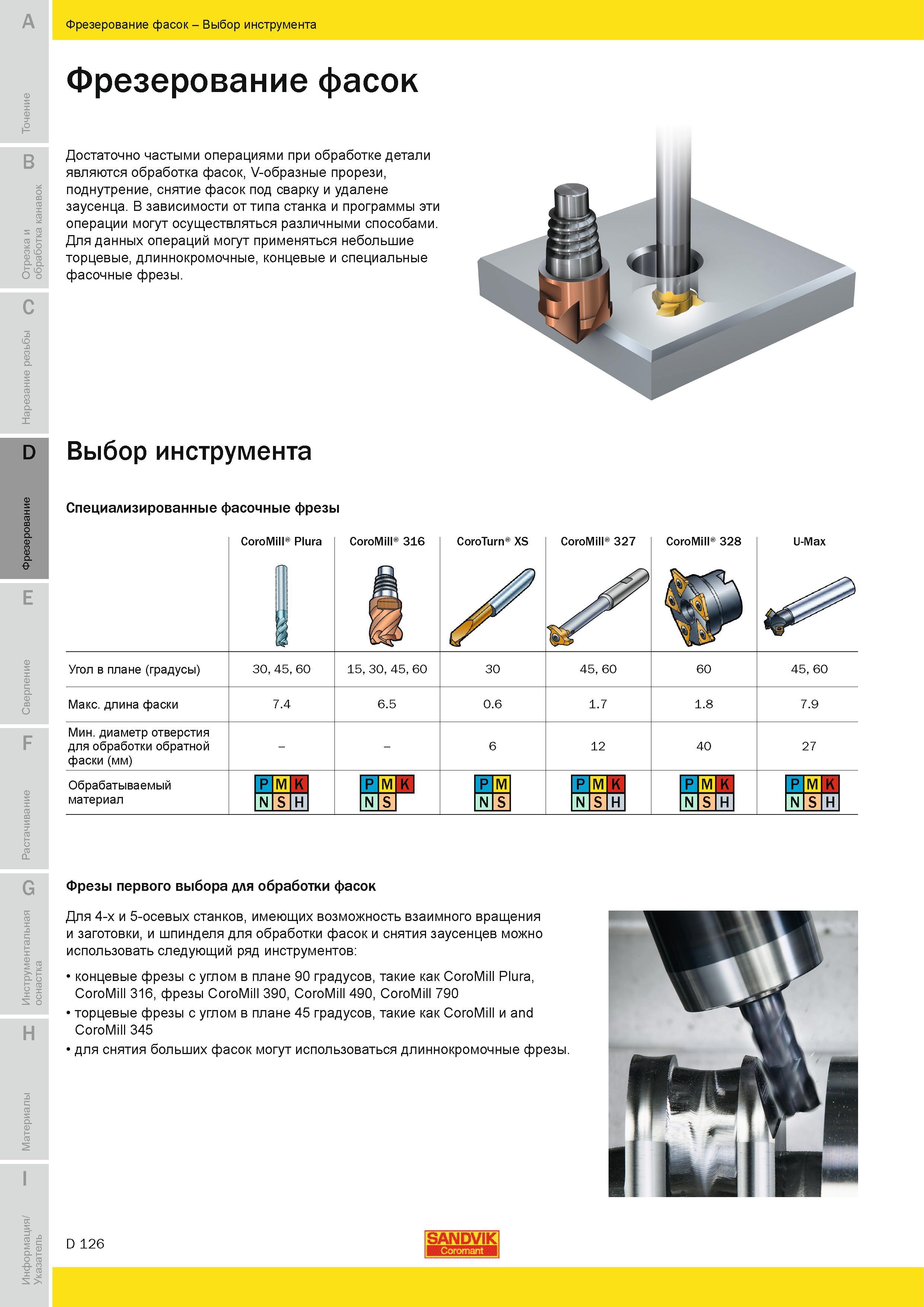

Справочная таблица для правильного выбора фрезерного металлорежущего инструмента при фрезеровании фасок Для данных технологических операций могут применяться небольшие торцевые длиннокромочные концевые и специальные фасочные фрезы. Выбор инструмента Специализированные фасочные фрезы CoroMill Plura CoroMill 316 CoroTurn XS CoroMill 327 CoroMill 328 U-Max Угол в плане (градусы) Макс. длина фаски Мин. диаметр отверстия для обработки обратной фаски (мм) Обрабатываемый материал 30 45 60 15 30 45 60 30 45 60 60 45 60 7.4 6.5 0.6 1.7 1.8 7.9 6 12 40 27 M K P M K P M P M K P M K P M K N S H N S N S N S H N S H N S H Фрезы первого выбора для обработки фасок Для 4-х и 5-осевых станков имеющих возможность взаимного вращения и заготовки и шпинделя для обработки фасок и снятия заусенцев можно использовать следующий ряд инструментов концевые фрезы с углом в плане 90 градусов такие как CoroMill Plura CoroMill 316 фрезы CoroMill 390 CoroMill 490 CoroMill 790 торцевые фрезы с углом в плане 45 градусов такие как CoroMill и and CoroMill 345 для снятия больших фасок могут использоваться длиннокромочные фрезы. D 126 SANDVIK Фрезерование фасок Выбор инструмента Фрезерование фасок Достаточно частыми операциями при обработке детали являются обработка фасок V-образные прорези поднутрение снятие фасок под сварку и удалене заусенца В зависимости от типа станка и программы эти операции могут осуществляться различными способами.
