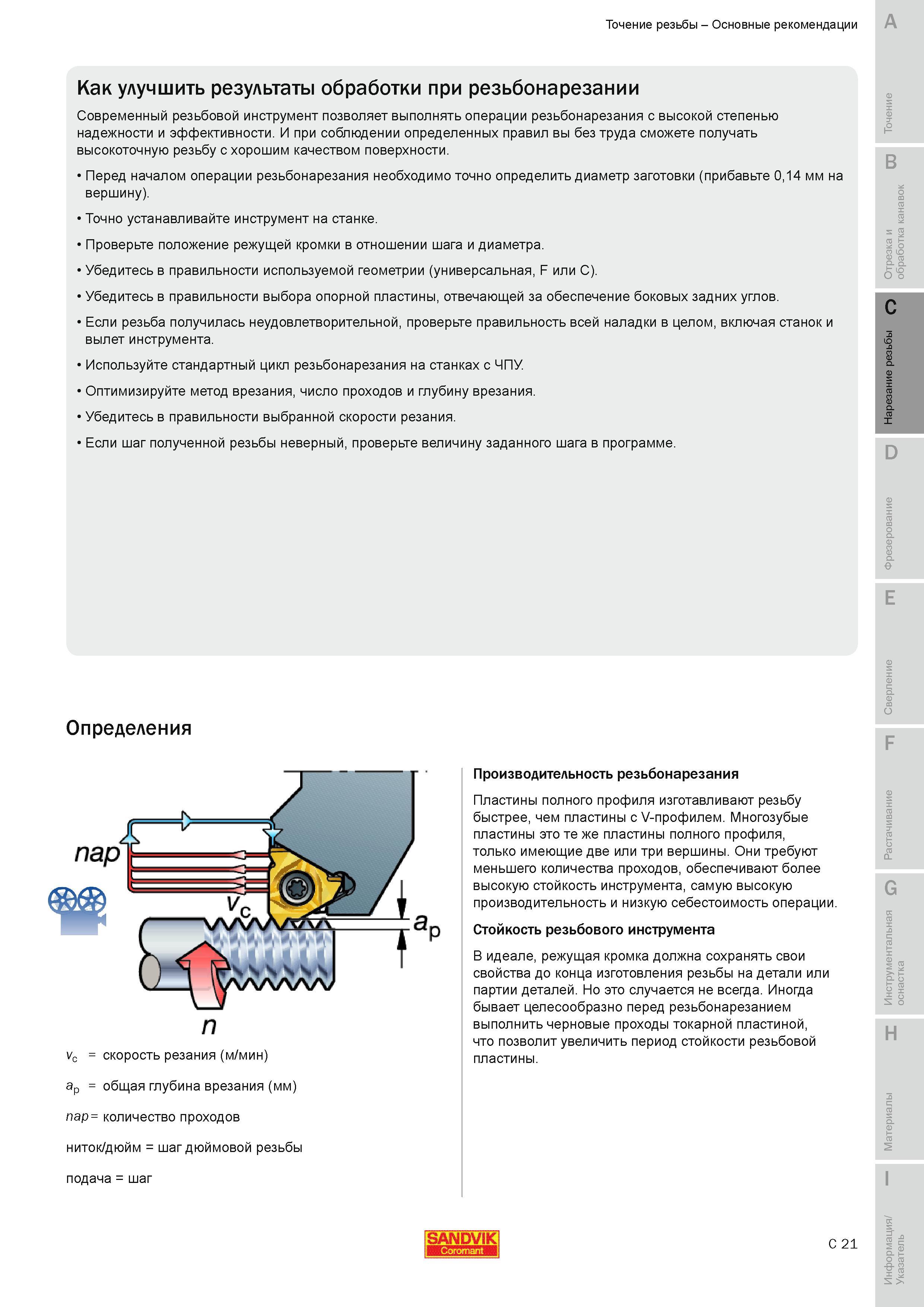

Современный резьбовой инструмент позволяет выполнять операции резьбонарезания с высокой степенью надежности и эффективности При соблюдении определенных правил вы без труда сможете получать высокоточную резьбу с хорошим качеством поверхности. Перед началом операции резьбонарезания необходимо точно определить диаметр заготовки (прибавьте 014 мм на вершину). B S ТО fe О И ТО C Точно устанавливайте инструмент на станке. Проверьте положение режущей кромки в отношении шага и диаметра. Убедитесь в правильности используемой геометрии (универсальная F или C). g g Убедитесь в правильности выбора опорной пластины отвечающей за обеспечение боковых задних углов. Если резьба получилась неудовлетворительной проверьте правильность всей наладки в целом включая станок и вылет инструмента. 8 Используйте стандартный цикл резьбонарезания на станках с ЧПУ 5 Оптимизируйте метод врезания число проходов и глубину врезания. 6 CL Убедитесь в правильности выбранной скорости резания. х Если шаг полученной резьбы неверный проверьте величину заданного шага в программе. D E Определения F vc скорость резания (м/мин) ар общая глубина врезания (мм) nap количество проходов ниток дюйм шаг дюймовой резьбы подача шаг Производительность резьбонарезания Пластины полного профиля изготавливают резьбу быстрее чем пластины с V-профилем. Многозубые пластины это те же пластины полного профиля только имеющие две или три вершины. Они требуют меньшего количества проходов обеспечивают более высокую стойкость инструмента самую высокую производительность и низкую себестоимость операции. Стойкость резьбового инструмента В идеале режущая кромка должна сохранять свои свойства до конца изготовления резьбы на детали или партии деталей. Но это случается не всегда. Иногда бывает целесообразно перед резьбонарезанием выполнить черновые проходы токарной пластиной что позволит увеличить период стойкости резьбовой пластины. G H SANDVIK C 21 Точение резьбы Основные рекомендации Как улучшить результаты обработки при резьбонарезании
