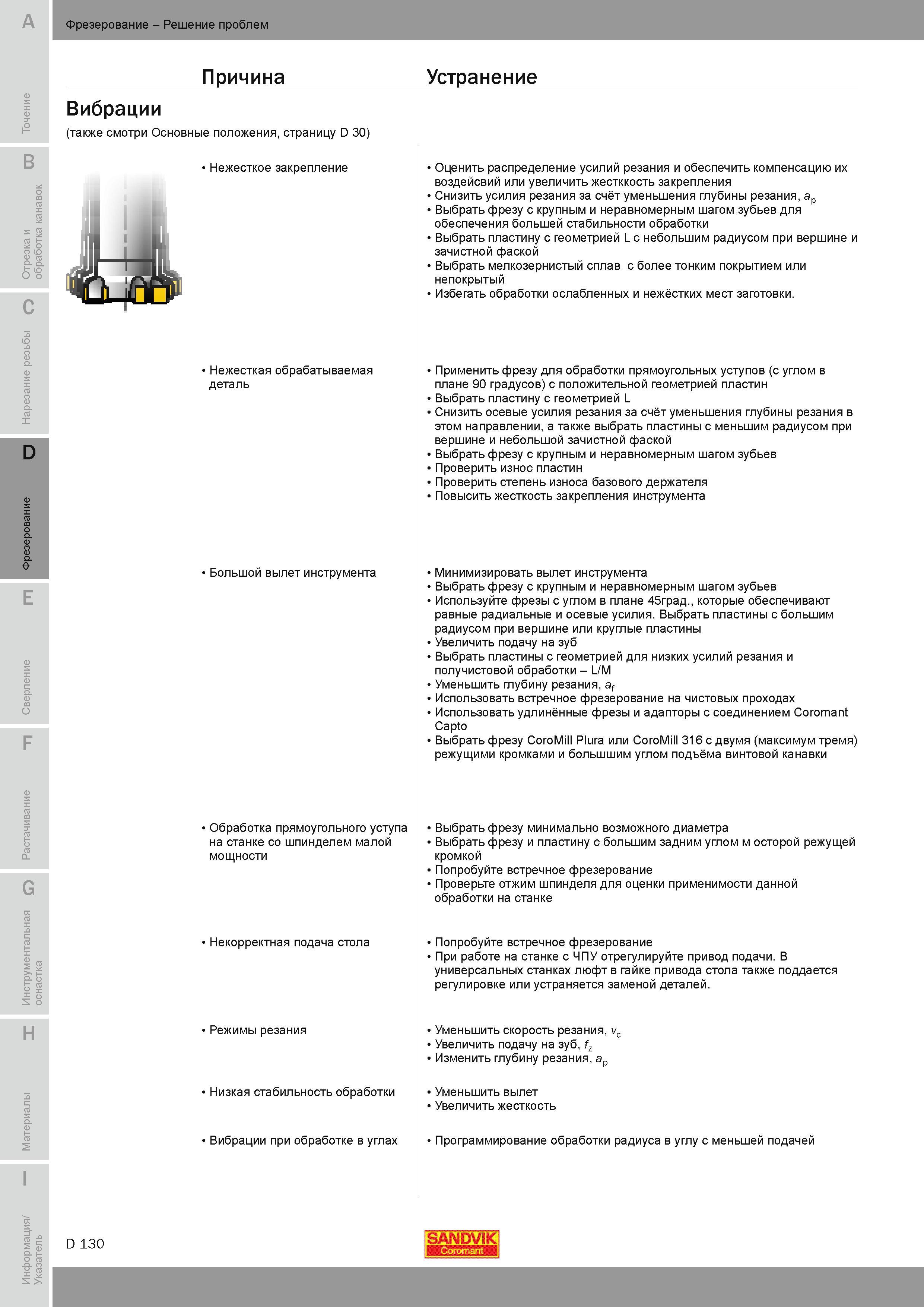

Решение проблем при фрезеровании металлических заготовок на металлообрабатывающем оборудовании Нежелательные и сильные вибрации при обработке Нежесткое закрепление Нежесткая обрабатываемая деталь Большой вылет инструмента Обработка прямоугольного уступа на станке шпинделем малой мощности Некорректная подача стола Режимы резания Низкая стабильность обработки Вибрации при обработке в углах Оценить распределение усилий резания и обеспечить компенсацию их воздейсвий или увеличить жестккость закрепления Снизить усилия резания за счёт уменьшения глубины резания ap Выбрать фрезу с крупным и неравномерным шагом зубьев для обеспечения большей стабильности обработки Выбрать пластину с геометрией L с небольшим радиусом при вершине и зачистной фаской Выбрать мелкозернистый сплав с более тонким покрытием или непокрытый Избегать обработки ослабленных и нежёстких мест заготовки. Применить фрезу для обработки прямоугольных уступов (с углом в плане 90 градусов) с положительной геометрией пластин Выбрать пластину с геометрией L Снизить осевые усилия резания за счёт уменьшения глубины резания в этом направлении а также выбрать пластины с меньшим радиусом при вершине и небольшой зачистной фаской Выбрать фрезу с крупным и неравномерным шагом зубьев Проверить износ пластин Проверить степень износа базового держателя Повысить жесткость закрепления инструмента 1 Минимизировать вылет инструмента 1 Выбрать фрезу с крупным и неравномерным шагом зубьев 1 Используйте фрезы с углом в плане 45град. которые обеспечивают равные радиальные и осевые усилия. Выбрать пластины с большим радиусом при вершине или круглые пластины 1 Увеличить подачу на зуб 1 Выбрать пластины с геометрией для низких усилий резания и получистовой обработки - L M 1 Уменьшить глубину резания af 1 Использовать встречное фрезерование на чистовых проходах 1 Использовать удлинённые фрезы и адапторы с соединением Coromant Capto 1 Выбрать фрезу CoroMill Plura или CoroMill 316 с двумя (максимум тремя) режущими кромками и большшим углом подъёма винтовой канавки Выбрать фрезу минимально возможного диаметра Выбрать фрезу и пластину с большим задним углом осторой режущей кромкой Попробуйте встречное фрезерование Проверьте отжим шпинделя для оценки применимости данной обработки на станке Попробуйте встречное фрезерование При работе на станке с ЧПУ отрегулируйте привод подачи. В универсальных станках люфт в гайке привода стола также поддается регулировке или устраняется заменой деталей. 1 Уменьшить скорость резания Увеличить подачу на зуб fz 1 Изменить глубину резания ap 1 Уменьшить вылет 1 Увеличить жесткость 1 Программирование обработки радиуса в углу с меньшей подачей c (также смотри Основные положения страницу D 30) Причина Устранение
