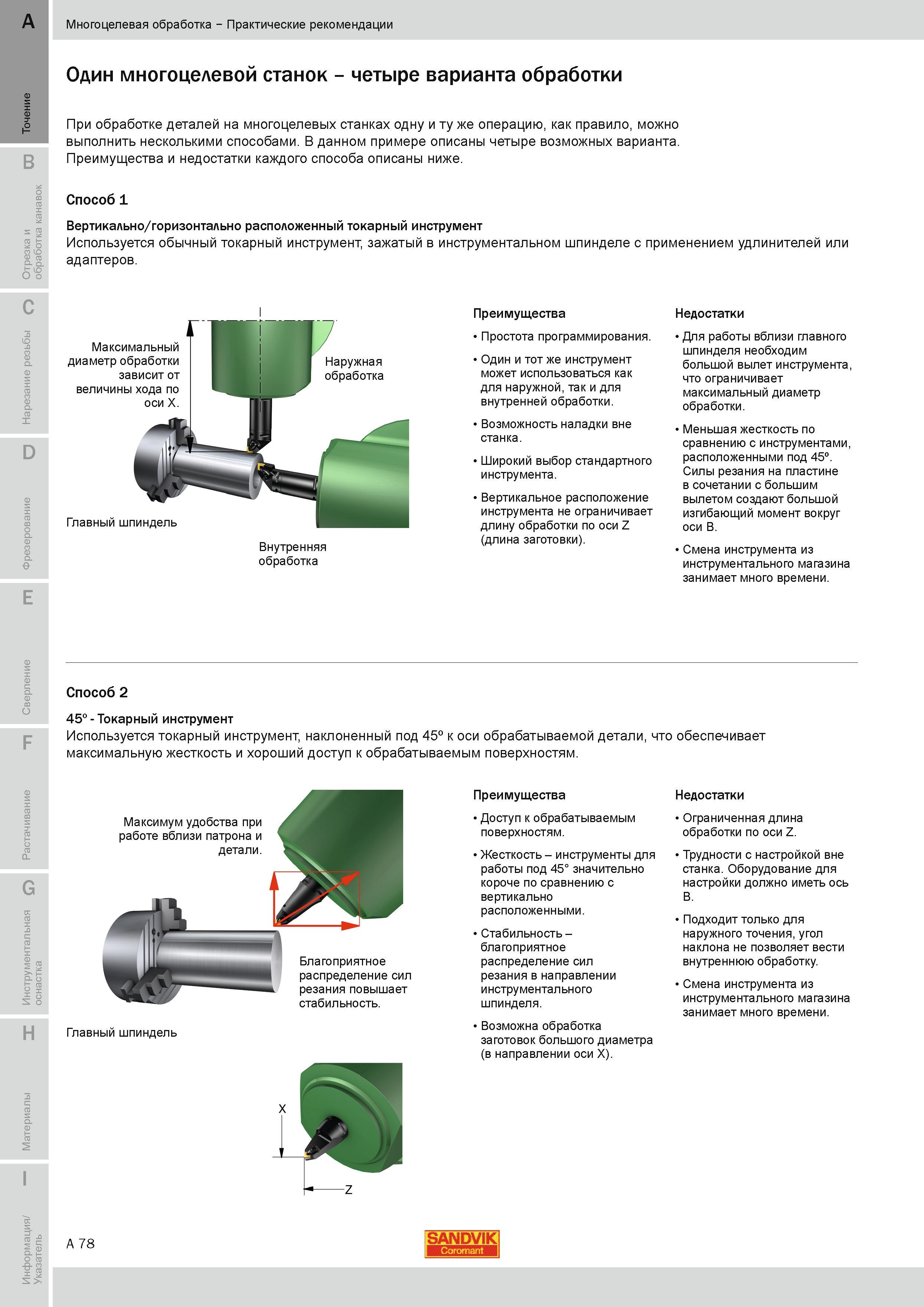

При механической обработке заготовок на многоцелевых обрабатывающих центрах с ЧПУ одну и ту же технологическую операцию как правило можно выполнить несколькими способами. В данном примере наглядно описаны четыре возможных варианта. Преимущества и недостатки каждого способа описаны ниже. Способ 1 Вертикально горизонтально расположенный токарный инструмент Используется обычный токарный инструмент зажатый в инструментальном шпинделе с применением удлинителей или адаптеров. Максимальный диаметр обработки зависит от величины хода по оси X. Главный шпиндель Наружная обработка Внутренняя обработка Преимущества Простота программирования. Один и тот же инструмент может использоваться как для наружной так и для внутренней обработки. Возможность наладки вне станка. Широкий выбор стандартного инструмента. Вертикальное расположение инструмента не ограничивает длину обработки по оси Z (длина заготовки). Недостатки Для работы вблизи главного шпинделя необходим большой вылет инструмента что ограничивает максимальный диаметр обработки. Меньшая жесткость по сравнению с инструментами расположенными под 45. Силы резания на пластине в сочетании с большим вылетом создают большой изгибающий момент вокруг оси В. Смена инструмента из инструментального магазина занимает много времени. Способ 2 45 - Токарный инструмент Используется токарный инструмент наклоненный под 45 к оси обрабатываемой детали что обеспечивает максимальную жесткость и хороший доступ к обрабатываемым поверхностям. Максимум удобства при работе вблизи патрона и детали. Главный шпиндель Благоприятное распределение сил резания повышает стабильность. Преимущества Доступ к обрабатываемым поверхностям. Жесткость - инструменты для работы под 45 значительно короче по сравнению с вертикально расположенными. Стабильность -благоприятное распределение сил резания в направлении инструментального шпинделя. Возможна обработка заготовок большого диаметра (в направлении оси X). Недостатки Ограниченная длина обработки по оси Z. Трудности с настройкой вне станка. Оборудование для настройки должно иметь ось В. Подходит только для наружного точения угол наклона не позволяет вести внутреннюю обработку. Смена инструмента из инструментального магазина занимает много времени. A 78 SANDVIK Многоцелевая обработка Практические рекомендации Один многоцелевой металлообрабатывающий станок Четыре варианта обработки
