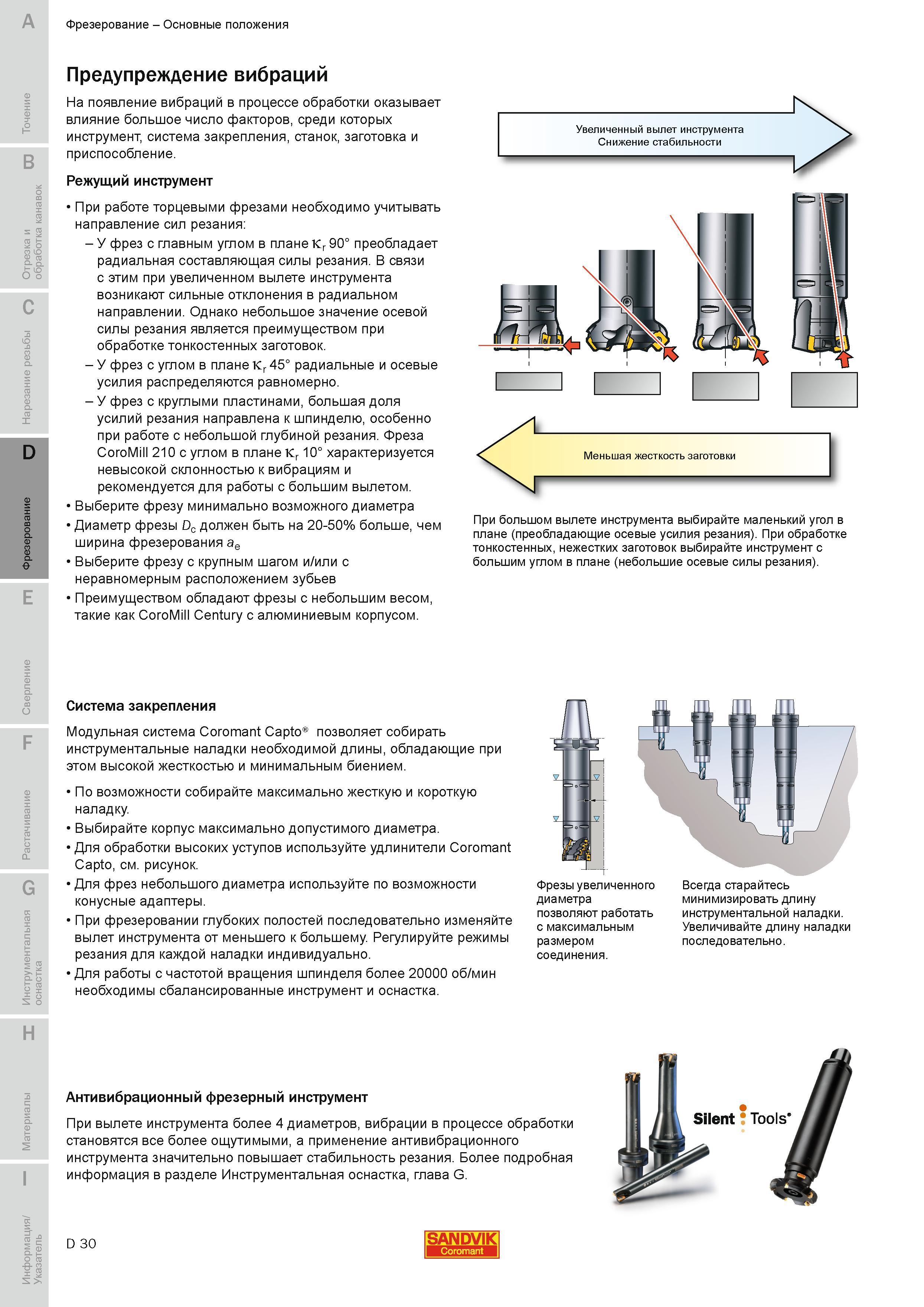

Предупреждение вибраций при фрезерной обработке На появление вибраций в процессе обработки оказывает влияние большое число факторов среди которых и

Предупреждение вибраций при фрезерной обработке На появление вибраций в процессе обработки оказывает влияние большое число факторов среди которых инструмент система закрепления станок заготовка и приспособление. Режущий инструмент При работе торцевыми фрезами необходимо учитывать направление сил резания - У фрез с главным углом в плане kr 90 преобладает радиальная составляющая силы резания. В связи с этим при увеличенном вылете инструмента возникают сильные отклонения в радиальном направлении. Однако небольшое значение осевой силы резания является преимуществом при обработке тонкостенных заготовок. - У фрез с углом в плане kr 45 радиальные и осевые усилия распределяются равномерно. - У фрез с круглыми пластинами большая доля усилий резания направлена к шпинделю особенно при работе с небольшой глубиной резания. Фреза CoroMill 210 с углом в плане kr 10 характеризуется невысокой склонностью к вибрациям и рекомендуется для работы с большим вылетом. Выберите фрезу минимально возможного диаметра Диаметр фрезы Dc должен быть на 20-50% больше чем ширина фрезерования a e Выберите фрезу с крупным шагом и или с неравномерным расположением зубьев Преимуществом обладают фрезы с небольшим весом такие как CoroMill Century с алюминиевым корпусом. Увеличенный вылет инструмента Снижение стабильности При большом вылете инструмента выбирайте маленький угол в плане (преобладающие осевые усилия резания). При обработке тонкостенных нежестких заготовок выбирайте инструмент с большим углом в плане (небольшие осевые силы резания). Система закрепления Модульная система Coromant Capto позволяет собирать инструментальные наладки необходимой длины обладающие при этом высокой жесткостью и минимальным биением. По возможности собирайте максимально жесткую и короткую наладку. Выбирайте корпус максимально допустимого диаметра. Для обработки высоких уступов используйте удлинители Coromant Capto см. рисунок. Для фрез небольшого диаметра используйте по возможности конусные адаптеры. При фрезеровании глубоких полостей последовательно изменяйте вылет инструмента от меньшего к большему. Регулируйте режимы резания для каждой наладки индивидуально. Для работы с частотой вращения шпинделя более 20000 об/мин необходимы сбалансированные инструмент и оснастка. Фрезы увеличенного диаметра позволяют работать с максимальным размером соединения. Всегда старайтесь минимизировать длину инструментальной наладки. Увеличивайте длину наладки последовательно. Антивибрационный фрезерный инструмент При вылете инструмента более 4 диаметров вибрации в процессе обработки становятся все более ощутимыми а применение антивибрационного инструмента значительно повышает стабильность резания. Более подробная информация в разделе Инструментальная оснастка глава G. Silent Tools D 30 SANDVIK Фрезерование Основные положения
