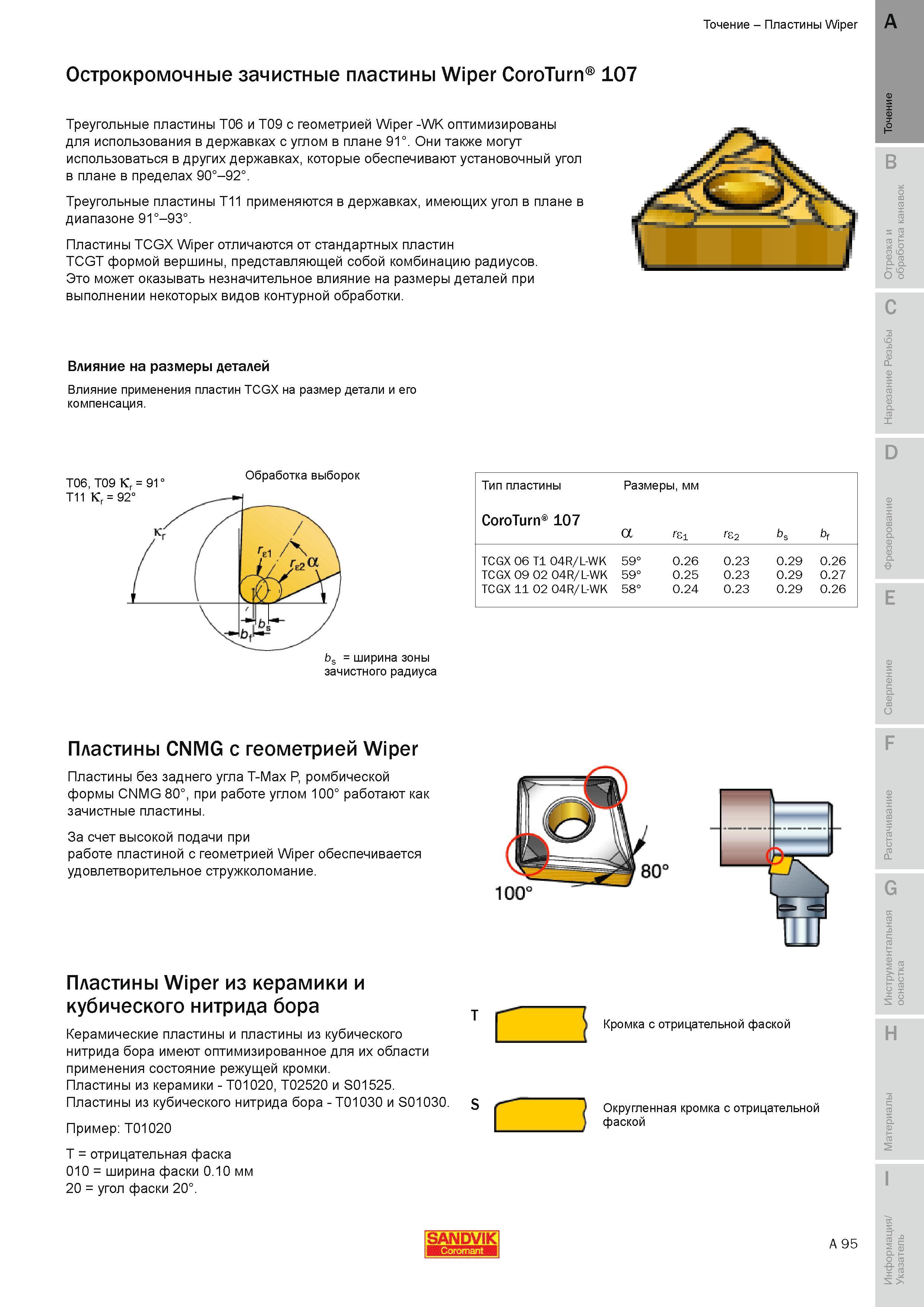

Острокромочные треугольные зачистные пластины Wiper Sandvik CoroTurn 107 T06 и T09 с геометрией -WK оптимизированы для использования в токарных сборных державках с главным углом в плане 91 градус Они также могут использоваться в других державках которые обеспечивают установочный угол в плане в пределах 90-92. Треугольные пластины T11 применяются в державках имеющих угол в плане в диапазоне 91-93. Пластины TCGX Wiper отличаются от стандартных пластин TCGT формой вершины представляющей собой комбинацию радиусов. Это может оказывать незначительное влияние на размеры деталей при выполнении некоторых видов контурной обработки. Влияние на размеры деталей Влияние применения пластин TCGX на размер детали и его компенсация. T06 T09 Kr 91' Обработка выборок bs ширина зоны зачистного радиуса Тип пластины Размеры мм CoroTurn 107 a r&1 Г&2 bs bf TCGX 06 T1 04R L-WK TCGX 09 02 04R L-WK TCGX 11 02 04R L-WK 59 59 58 0.26 0.25 0.24 0.23 0.23 0.23 0.29 0.29 0.29 0.26 0.27 0.26 Пластины CNMG с геометрией Wiper Пластины без заднего угла T-Max P ромбической формы CNMG 80 при работе углом 100 работают как зачистные пластины. За счет высокой подачи при работе пластиной с геометрией Wiper обеспечивается удовлетворительное стружколомание. Пластины Wiper из керамики и кубического нитрида бора Керамические пластины и пластины из кубического нитрида бора имеют оптимизированное для их области применения состояние режущей кромки. Пластины из керамики - T01020 T02520 и S01525. Пластины из кубического нитрида бора - T01030 и S01030. Пример T01020 T отрицательная фаска 010 ширина фаски 0.10 мм 20 угол фаски 20. Кромка с отрицательной фаской Округленная кромка с отрицательной фаской T S SANDVIK A 95 Точение Пластины Wiper Треугольные пластины Wiper
