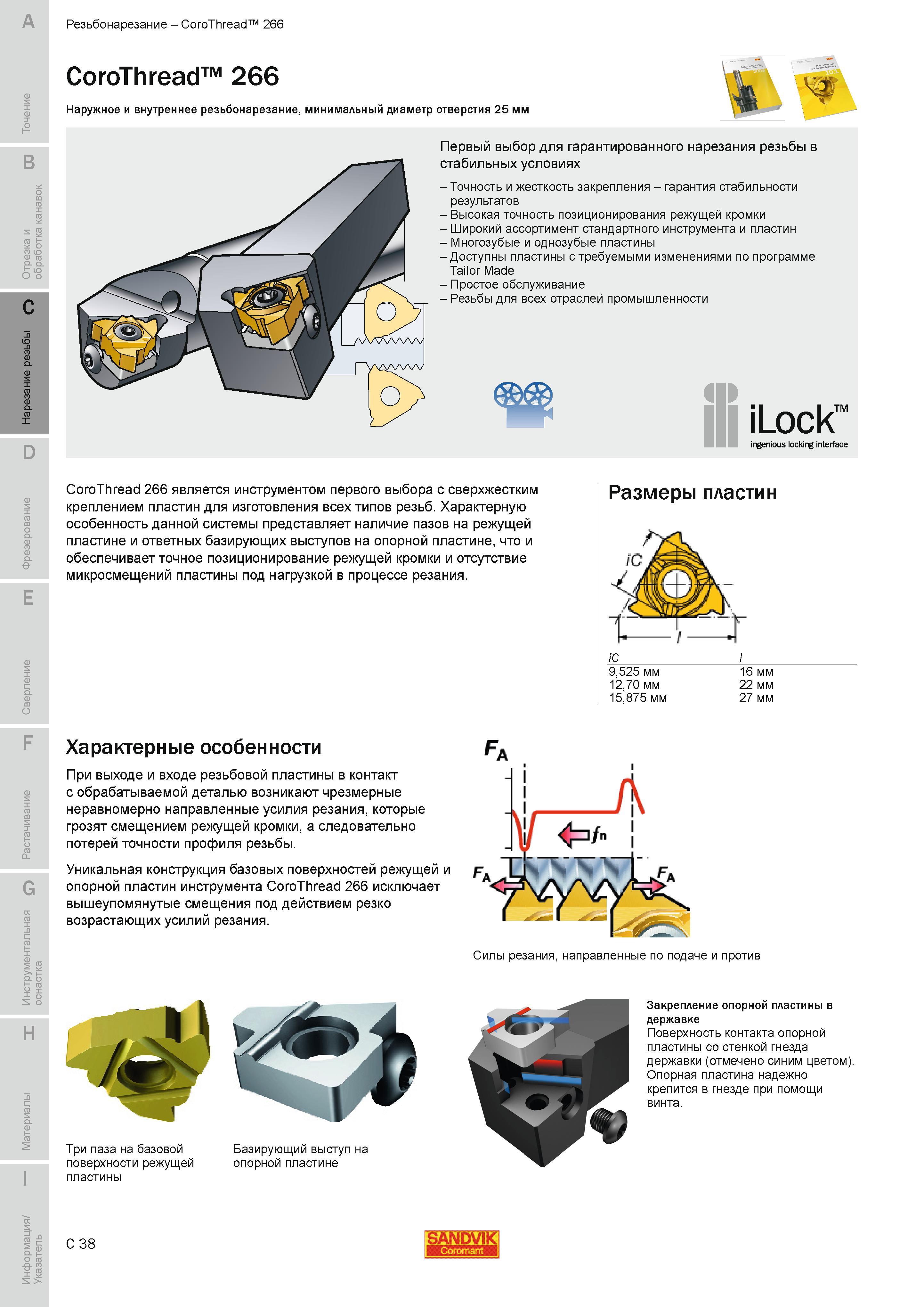

Основные технические характеристики резьбонарезного токарного инструмента Sandvik CoroThread 266 Наружное и внутреннее резьбонарезание Минимальный диаметр отверстия 25 мм Первый выбор для гарантированного нарезания резьбы в стабильных условиях Точность и жесткость закрепления - гарантия стабильности результатов - Высокая точность позиционирования режущей кромки Широкий ассортимент стандартного инструмента и пластин Многозубые и однозубые пластины Доступны пластины с требуемыми изменениями по программе Tailor Made - Простое обслуживание - Резьбы для всех отраслей промышленности iLock ingenious locking interface CoroThread 266 является инструментом первого выбора с сверхжестким креплением пластин для изготовления всех типов резьб. Характерную особенность данной системы представляет наличие пазов на режущей пластине и ответных базирующих выступов на опорной пластине что и обеспечивает точное позиционирование режущей кромки и отсутствие микросмещений пластины под нагрузкой в процессе резания. Размеры пластин 9525 мм 1270 мм 15875 мм 16 мм 22 мм 27 мм Характерные особенности При выходе и входе резьбовой пластины в контакт с обрабатываемой деталью возникают чрезмерные неравномерно направленные усилия резания которые грозят смещением режущей кромки а следовательно потерей точности профиля резьбы. Уникальная конструкция базовых поверхностей режущей и опорной пластин инструмента CoroThread 266 исключает вышеупомянутые смещения под действием резко возрастающих усилий резания. Силы резания направленные по подаче и против Три паза на базовой поверхности режущей пластины Базирующий выступ на опорной пластине Закрепление опорной пластины в державке Поверхность контакта опорной пластины стенкой гнезда державки (отмечено синим цветом). Опорная пластина надежно крепится в гнезде при помощи винта. C 38 SANDVIK для Резьбонарезание CoroThread 266
