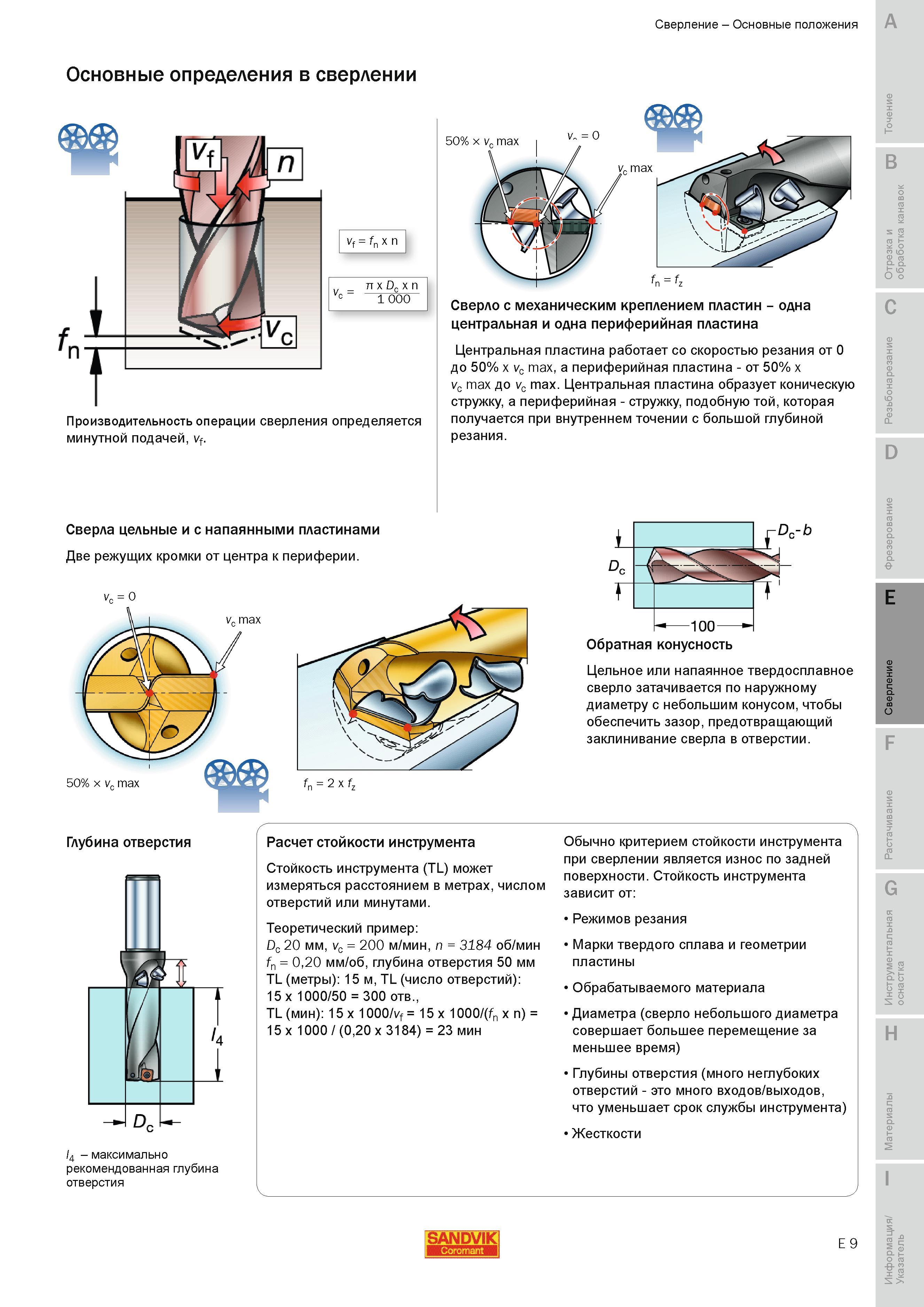

Основные определения в сверлении Производительность операции сверления определяется минутной подачей Сверло с механическим креплением пластин одна центральная и одна периферийная пластина Центральная пластина работает скоростью резания от 0 до 50% x vc max а периферийная пластина - от 50% x vc max до vc max. Центральная пластина образует коническую стружку а периферийная - стружку подобную той которая получается при внутреннем точении с большой глубиной резания. Сверла цельные и с напаянными пластинами Две режущих кромки от центра к периферии. vc 0 vc max 50% х vc max fn 2 x fz Обратная конусность Цельное или напаянное твердосплавное сверло затачивается по наружному диаметру с небольшим конусом чтобы обеспечить зазор предотвращающий заклинивание сверла в отверстии. Глубина отверстия Расчет стойкости инструмента Стойкость инструмента (TL) может измеряться расстоянием в метрах числом отверстий или минутами. Теоретический пример Dc 20 мм vc 200 м/мин n 3184 об/мин fn 020 мм/об глубина отверстия 50 мм (метры) 15 TL (число отверстий) 15 x 1000 50 300 отв. TL (мин) 15 x 1000 vf 15 x 1000 (fn x n) 15 x 1000 (020 x 3184) 23 мин Обычно критерием стойкости инструмента при сверлении является износ по задней поверхности. Стойкость инструмента зависит от Режимов резания Марки твердого сплава и геометрии пластины Обрабатываемого материала Диаметра (сверло небольшого диаметра совершает большее перемещение за меньшее время) Глубины отверстия (много неглубоких отверстий - это много входов выходов что уменьшает срок службы инструмента) Жесткости l4 - максимально рекомендованная глубина отверстия SANDVIK E 9 Сверление Основные положения A vf fn x n Vc n x Dc x n c 1 000 vf. 50% х vc max
