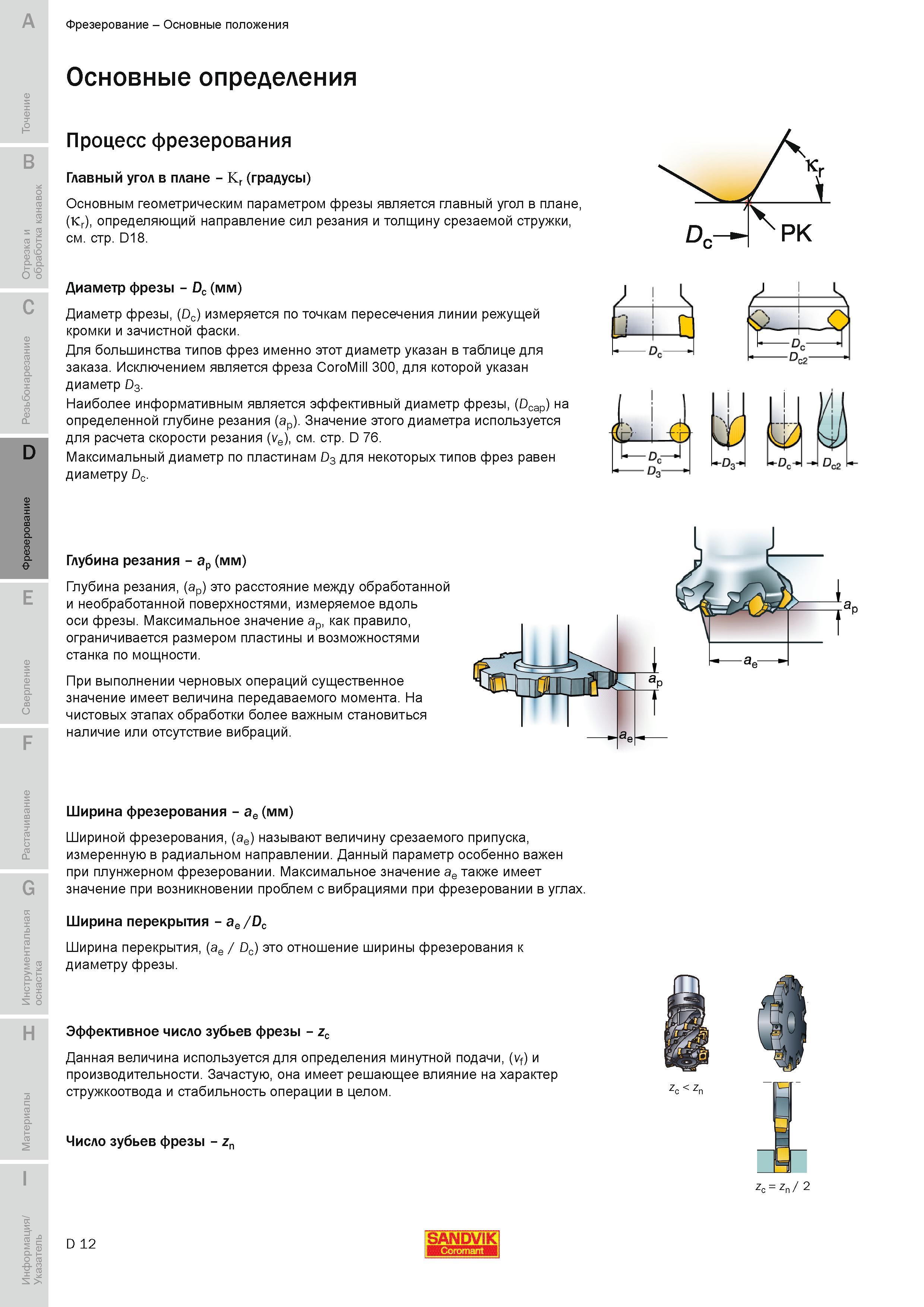

Основные определения Процесс фрезерования Главный угол в плане Kr градусы Основным геометрическим параметром фрезы является главный угол в плане Kr

Основные определения Процесс фрезерования Главный угол в плане Kr градусы Основным геометрическим параметром фрезы является главный угол в плане Kr определяющий направление сил резания и толщину срезаемой стружки см. стр. D18. Диаметр фрезы - Dc (мм) Диаметр фрезы (Dc) измеряется по точкам пересечения линии режущей кромки и зачистной фаски. Для большинства типов фрез именно этот диаметр указан в таблице для заказа. Исключением является фреза CoroMill 300 для которой указан диаметр D3. Наиболее информативным является эффективный диаметр фрезы (Dcap) на определенной глубине резания (ap). Значение этого диаметра используется для расчета скорости резания (ve) см. стр. D 76. Максимальный диаметр по пластинам D3 для некоторых типов фрез равен диаметру Dc. E F Глубина резания - ap (мм) Глубина резания (ap) это расстояние между обработанной и необработанной поверхностями измеряемое вдоль оси фрезы. Максимальное значение ap как правило ограничивается размером пластины и возможностями станка по мощности. При выполнении черновых операций существенное значение имеет величина передаваемого момента. На чистовых этапах обработки более важным становиться наличие или отсутствие вибраций. G Ширина фрезерования - ae (мм) Шириной фрезерования (ae) называют величину срезаемого припуска измеренную в радиальном направлении. Данный параметр особенно важен при плунжерном фрезеровании. Максимальное значение ae также имеет значение при возникновении проблем с вибрациями при фрезеровании в углах. Ширина перекрытия - ae Dc Ширина перекрытия (ae Dc) это отношение ширины фрезерования к диаметру фрезы. Эффективное число зубьев фрезы - zc Данная величина используется для определения минутной подачи (vf) и производительности. Зачастую она имеет решающее влияние на характер стружкоотвода и стабильность операции в целом. Число зубьев фрезы - zn zc zn 2 о id D 12 SANDVIK z z c n Фрезерование Основные положения
