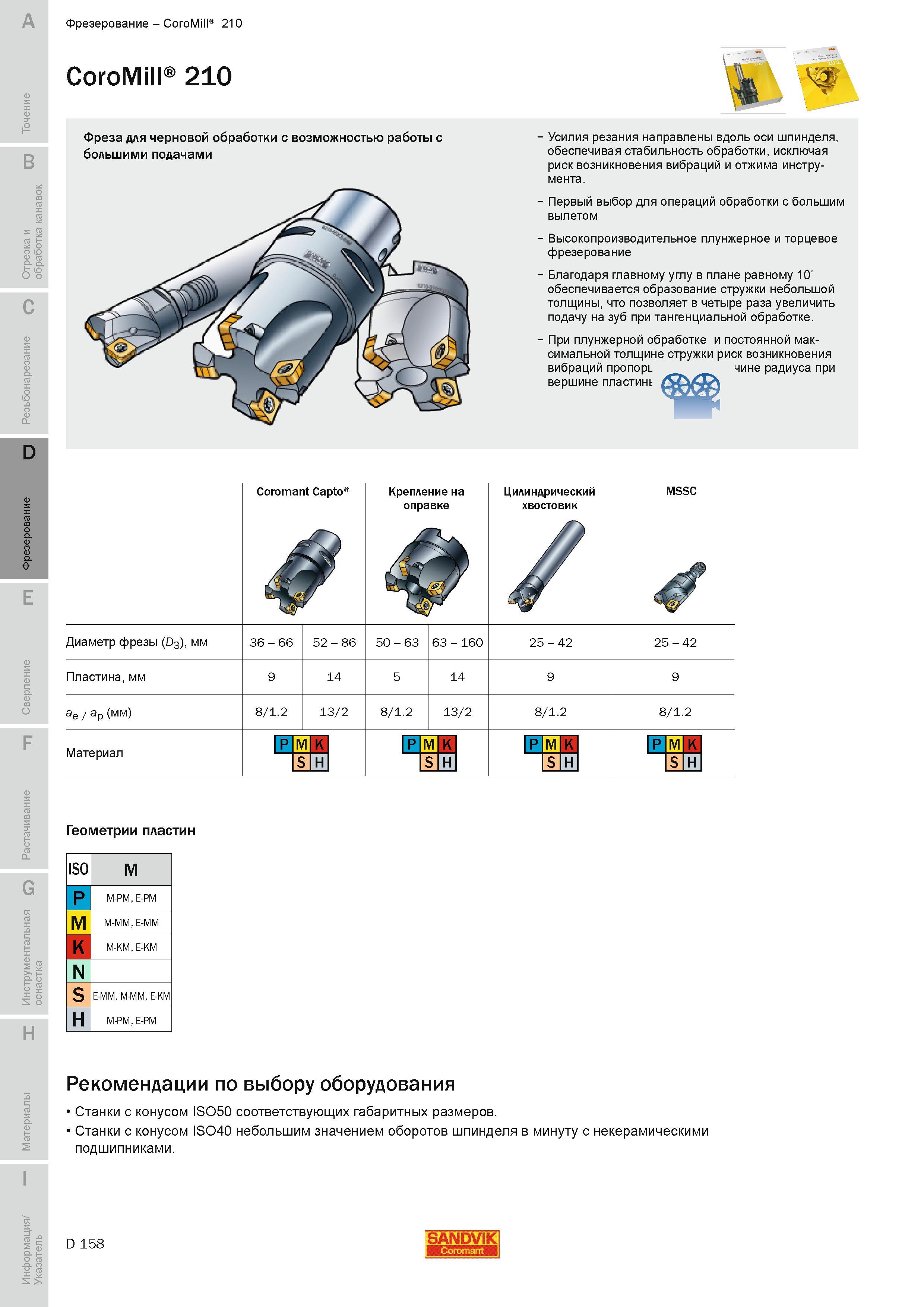

Описание основных технологических характеристик насадных и концевых фрез Sandvik Coromant CoroMill 210 для черновой фрезерной обработки с возможнос 441 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.D158
Описание основных технологических характеристик насадных и концевых фрез Sandvik Coromant CoroMill 210 для черновой фрезерной обработки с возможнос Описание основных технологических характеристик насадных и концевых фрез Sandvik Coromant CoroMill 210 для черновой фрезерной обработки с возможностью работы с большими подачами Усилия резания направлены вдоль оси шпинделя обеспечивая стабильность обработки исключая риск возникновения вибраций и отжима инструмента. Первый выбор для операций обработки с большим вылетом Высокопроизводительное плунжерное и торцевое фрезерование Благодаря главному углу в плане равному 10" обеспечивается образование стружки небольшой толщины что позволяет в четыре раза увеличить подачу на зуб при тангенциальной обработке. При плунжерной обработке и постоянной максимальной толщине стружки риск возникновения вибраций пропорционален величине радиуса при вершине пластины Coromant Capto Крепление на оправке Цилиндрический хвостовик MSSC Диаметр фрезы (D3) мм Пластина мм 36 - 66 9 52 - 86 14 50 - 63 63 - 160 25 - 42 5 14 9 25 - 42 9 ae ap (мм) 8 1.2 13 2 8 1.2 13 2 8 1.2 8 1.2 Материал M K S H M K S H M K S H M K S H Геометрии пластин ISO M M-PM E-PM M M-MM E-MM M-KM E-KM N S E-MM M-MM E-KM H M-PM E-PM Рекомендации по выбору оборудования Станки с конусом ISO50 соответствующих габаритных размеров. Станки с конусом ISO40 небольшим значением оборотов шпинделя в минуту с некерамическими подшипниками. D 158 SANDVIK Фрезерование CoroMill 210
