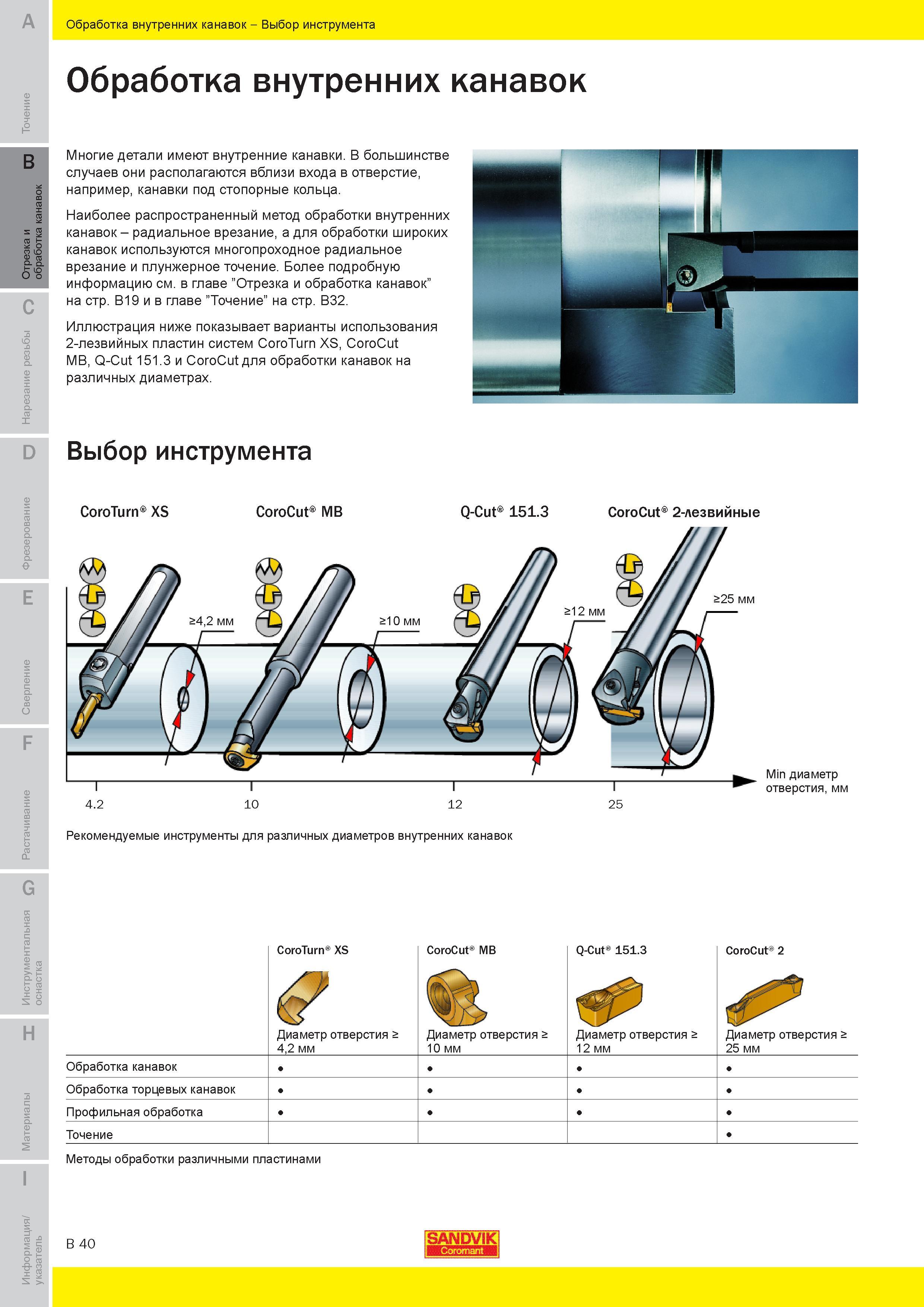

Наиболее распространенный технологический метод обработки внутренних канавок радиальное врезание, а для обработки широких канавок используются многопроходное радиальное врезание и плунжерное точение. Более подробную информацию см. в главе Отрезка и обработка канавок на стр. B19 и в главе Точение на стр. B32. Иллюстрация ниже показывает варианты использования 2-лезвийных пластин систем CoroTurn XS CoroCut MB Q-Cut 151.3 и CoroCut для обработки канавок на различных диаметрах. Выбор инструмента CoroTurn XS CoroCut MB Q-Cut 151.3 CoroCut 2-лезвийные Рекомендуемые инструменты для различных диаметров внутренних канавок CoroTurn XS CoroCut MB Q-Cut 151.3 CoroCut 2 Диаметр отверстия 42 мм Диаметр отверстия 10 мм Диаметр отверстия 12 мм Диаметр отверстия 25 мм Обработка канавок Обработка торцевых канавок Профильная обработка Точение Методы обработки различными пластинами B 40 SANDVIK Обработка внутренних канавок Выбор инструмента Обработка внутренних канавок Многие детали имеют внутренние канавки. В большинстве случаев они располагаются вблизи входа в отверстие например канавки под стопорные кольца.
