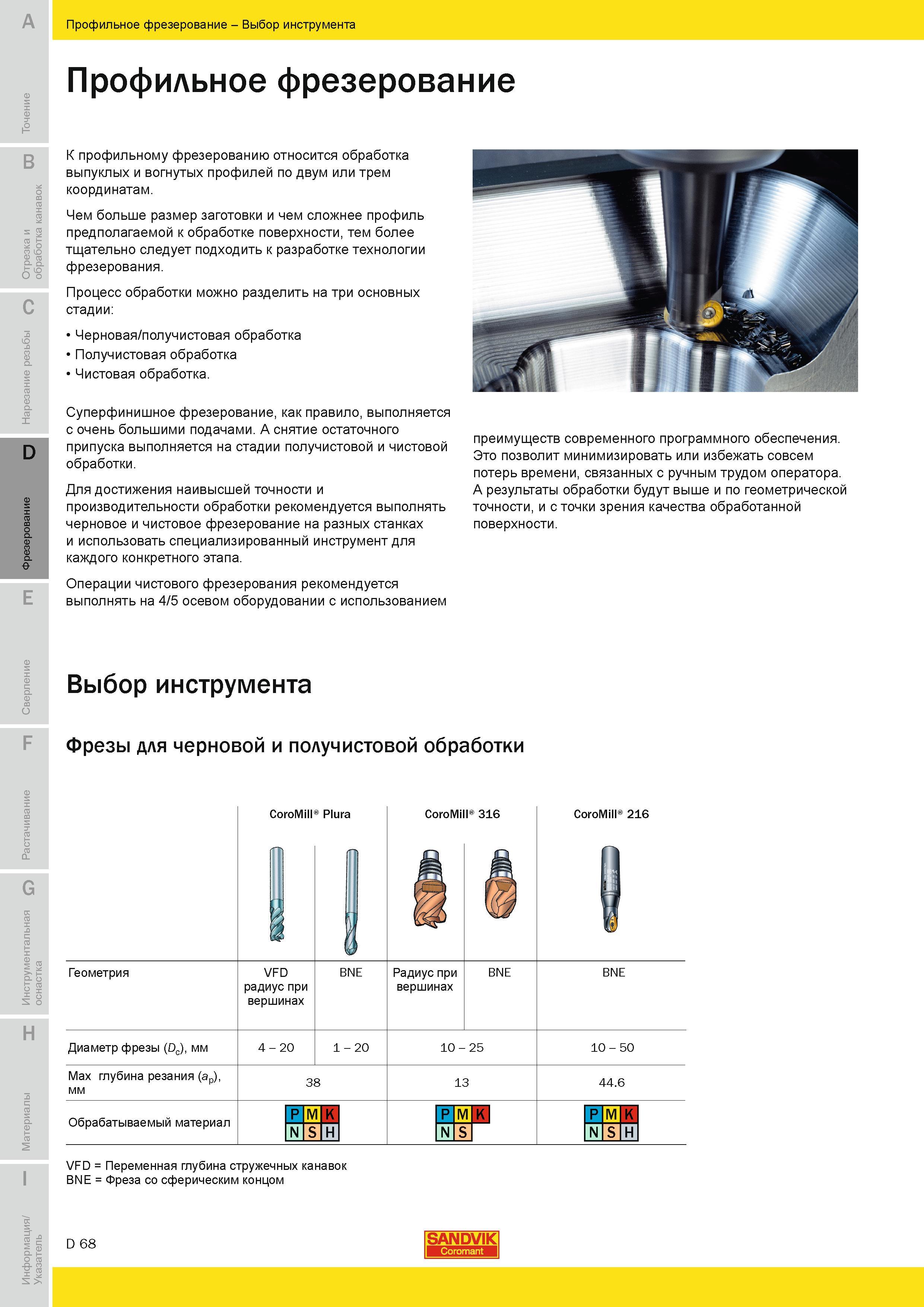

К профильному фрезерованию на фрезерных металлорежущих станках относится механическая обработка выпуклых и вогнутых профилей обрабатываемых заготовок по двум или трем одновременно управляемым координатам Чем больше размер заготовки и чем сложнее профиль предполагаемой к обработке поверхности тем более тщательно следует подходить к разработке технологии фрезерования. Процесс обработки можно разделить на три основных стадии Черновая получистовая обработка Получистовая обработка Чистовая обработка. ни а зре Суперфинишное фрезерование как правило выполняется с очень большими подачами. А снятие остаточного D припуска выполняется на стадии получистовой и чистовой обработки. Для достижения наивысшей точности и производительности обработки рекомендуется выполнять черновое и чистовое фрезерование на разных станках и использовать специализированный инструмент для каждого конкретного этапа. Операции чистового фрезерования рекомендуется выполнять на 4 5 осевом оборудовании с использованием преимуществ современного программного обеспечения. Это позволит минимизировать или избежать совсем потерь времени связанных с ручным трудом оператора. А результаты обработки будут выше и по геометрической точности и с точки зрения качества обработанной поверхности. Выбор инструмента Фрезы для черновой и получистовой обработки CoroMill Plura CoroMill 316 CoroMill 216 G Геометрия VFD BNE радиус при вершинах Радиус при вершинах BNE BNE H Диаметр фрезы (Dc) мм 4 - 20 1 - 20 10 - 25 10 - 50 Max глубина резания (ар) мм 38 13 44.6 Обрабатываемый материал P M K P M K P M K N S H N S N S H VFD Переменная глубина стружечных канавок BNE Фреза сферическим концом о .5 S D 68 SANDVIK Профильное фрезерование Выбор инструмента Профильное фрезерование
