SANDVIK COROMANT | Руководство SANDVIK COROMANT 2010 по металлообработке (Всего 800 стр.) |
|||||
|

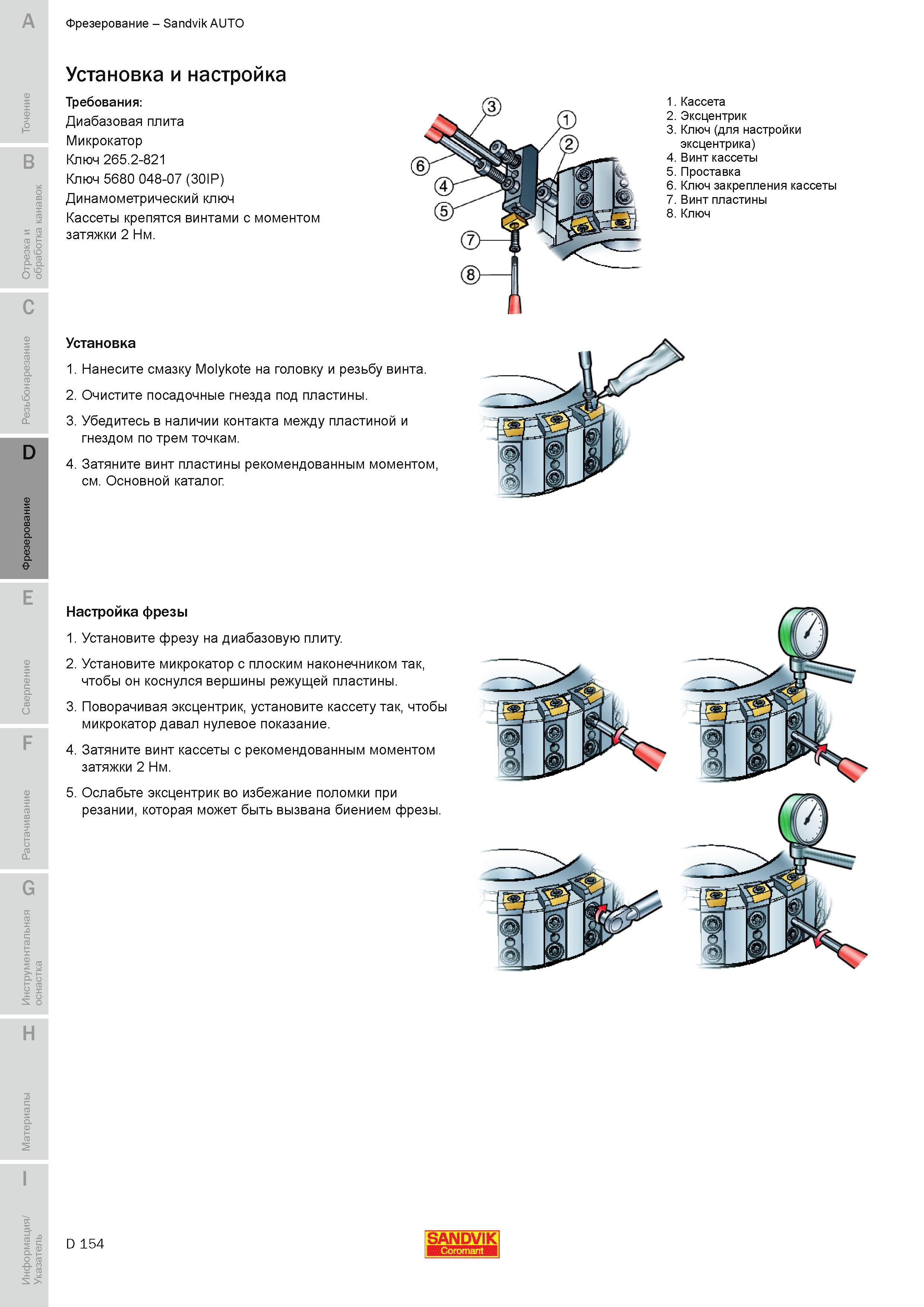

437 SANDVIK COROMANT 2010 Руководство по металлообработке Точение Фрезерование Сверление Стр.D154 |
|||||
Фрезы Sandvik AUTO Установка и настройка Требования Диабазовая плита Микрокатор Ключ 265 2-821 Ключ 5680 048-07 30IP Динамометрический ключ КассетыФрезы Sandvik AUTO Установка и настройка Требования Диабазовая плита Микрокатор Ключ 265.2-821 Ключ 5680 048-07 30IP Динамометрический ключ Кассеты крепятся винтами с моментом затяжки 2 Нм. Установка 1. Нанесите смазку Molykote на головку и резьбу винта. 2. Очистите посадочные гнезда под пластины. 3. Убедитесь в наличии контакта между пластиной и гнездом по трем точкам. 4. Затяните винт пластины рекомендованным моментом см. Основной каталог. 1. Кассета 2. Эксцентрик 3. Ключ (для настройки эксцентрика) 4. Винт кассеты 5. Проставка 6. Ключ закрепления кассеты 7. Винт пластины Ключ E F G Настройка фрезы 1. Установите фрезу на диабазовую плиту. 2. Установите микрокатор с плоским наконечником так чтобы он коснулся вершины режущей пластины. 3. Поворачивая эксцентрик установите кассету так чтобы микрокатор давал нулевое показание. 4. Затяните винт кассеты с рекомендованным моментом затяжки 2 Нм. 5. Ослабьте эксцентрик во избежание поломки при резании которая может быть вызвана биением фрезы. H оа D 154 SANDVIK Фрезерование |
|||||
