Фрезы с круглыми пластинами При использовании фрезерного инструмента Sandvik CoroMill 200 и CoroMill 300 для работы с большими подачами глубина рез

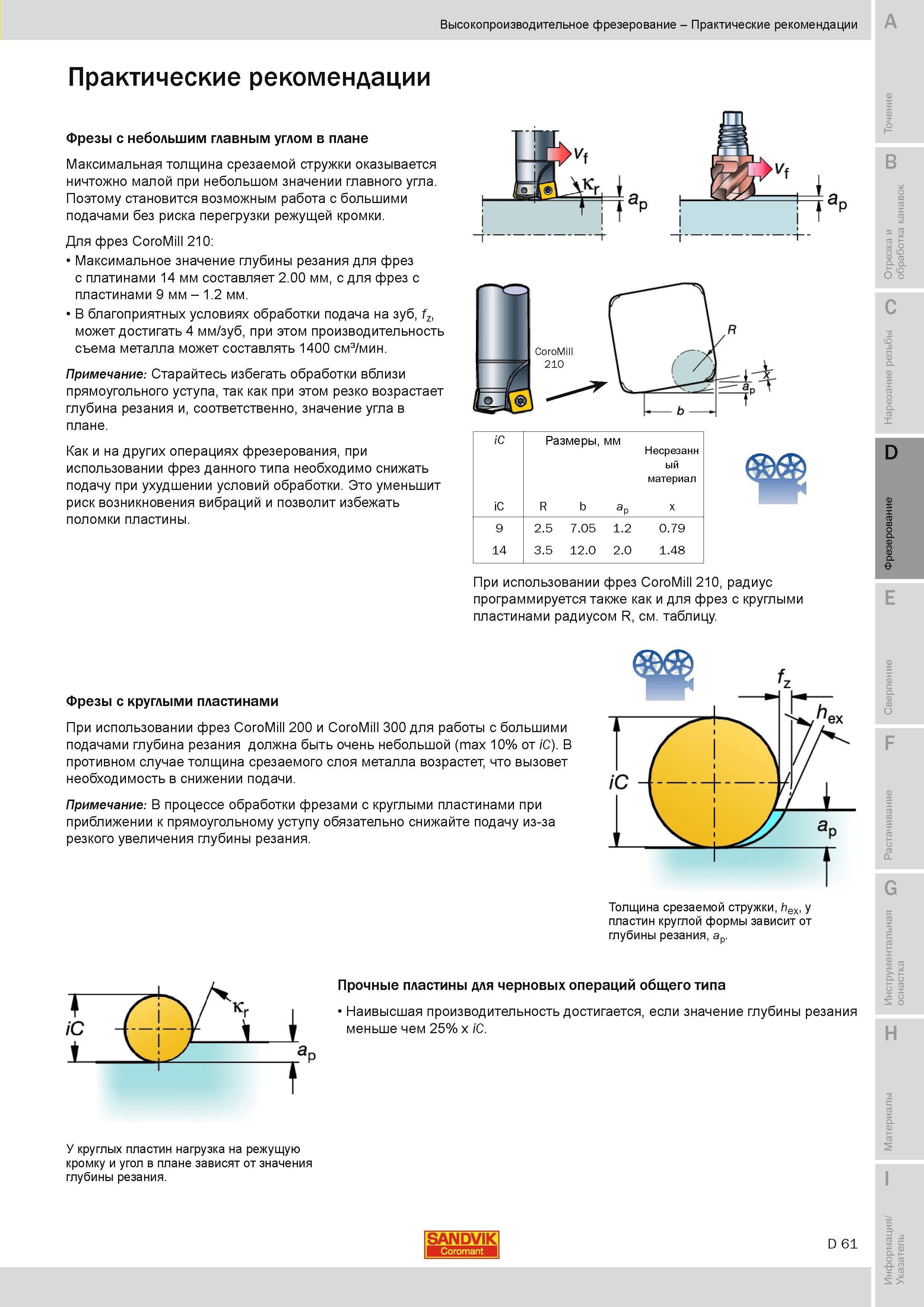

Фрезы с круглыми пластинами При использовании фрезерного инструмента Sandvik CoroMill 200 и CoroMill 300 для работы с большими подачами глубина резания должна быть очень небольшой (max 10% от iC). В противном случае толщина срезаемого слоя металла возрастет что вызовет необходимость в снижении подачи. Примечание В процессе обработки фрезами с круглыми пластинами при приближении к прямоугольному уступу обязательно снижайте подачу из-за резкого увеличения глубины резания. Толщина срезаемой стружки hex у пластин круглой формы зависит от глубины резания ар. F G Прочные пластины для черновых операций общего типа Наивысшая производительность достигается если значение глубины резания меньше чем 25% x iC. H У круглых пластин нагрузка на режущую кромку и угол в плане зависят от значения глубины резания. SANDVIK D 61 о .5 S Высокопроизводительное фрезерование Практические рекомендации Практические рекомендации Фрезы с небольшим главным углом в плане Максимальная толщина срезаемой стружки оказывается ничтожно малой при небольшом значении главного угла. Поэтому становится возможным работа с большими подачами без риска перегрузки режущей кромки. Для фрез CoroMill 210 Максимальное значение глубины резания для фрез с платинами 14 мм составляет 2.00 мм с для фрез с пластинами 9 мм - 1.2 мм. В благоприятных условиях обработки подача на зуб fz может достигать 4 мм/зуб при этом производительность съема металла может составлять 1400 см3/мин. Примечание Старайтесь избегать обработки вблизи прямоугольного уступа так как при этом резко возрастает глубина резания и соответственно значение угла в плане. Как и на других операциях фрезерования при использовании фрез данного типа необходимо снижать подачу при ухудшении условий обработки. Это уменьшит риск возникновения вибраций и позволит избежать поломки пластины. iC Размеры мм Несрезанн ый материал iC R b ар x 9 2.5 7.05 1.2 0.79 14 3.5 12.0 2.0 1.48 При использовании фрез CoroMill 210 радиус программируется также как и для фрез с круглыми пластинами радиусом R см. таблицу. B и ТО А C D E
