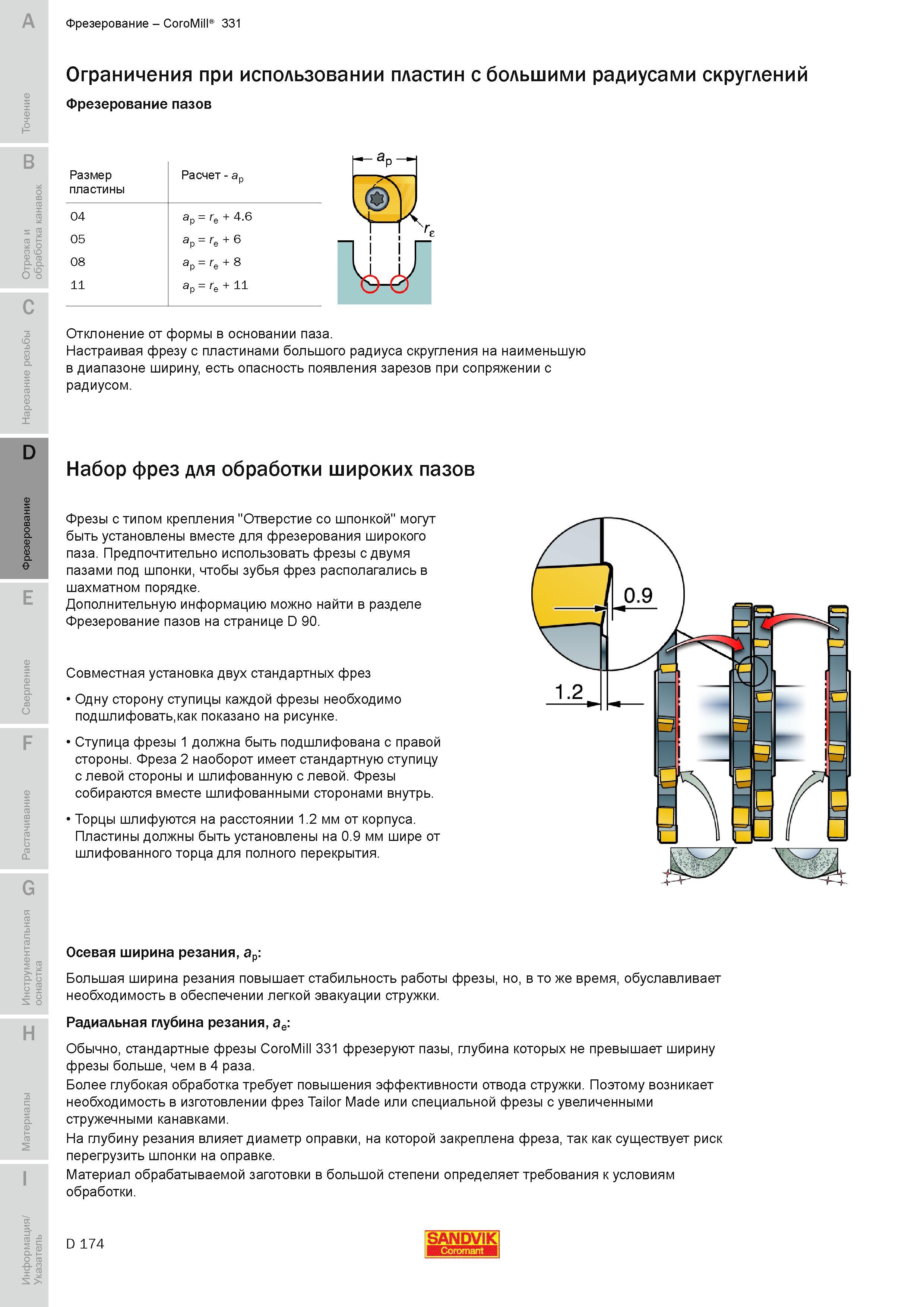

Фрезерование фрезами Sandvik CoroMill 331 Ограничения при использовании пластин с большими радиусами скруглений Отклонение от формы в основании паза Настраивая фрезу с пластинами большого радиуса скругления на наименьшую в диапазоне ширину есть опасность появления зарезов при сопряжении с радиусом. Набор фрез для обработки широких пазов Фрезы с типом крепления "Отверстие шпонкой" могут быть установлены вместе для фрезерования широкого паза. Предпочтительно использовать фрезы с двумя пазами под шпонки чтобы зубья фрез располагались в шахматном порядке. Дополнительную информацию можно найти в разделе Фрезерование пазов на странице D 90. Совместная установка двух стандартных фрез Одну сторону ступицы каждой фрезы необходимо подшлифоватькак показано на рисунке. Ступица фрезы 1 должна быть подшлифована с правой стороны. Фреза 2 наоборот имеет стандартную ступицу с левой стороны и шлифованную с левой. Фрезы собираются вместе шлифованными сторонами внутрь. Торцы шлифуются на расстоянии 1.2 мм от корпуса. Пластины должны быть установлены на 0.9 мм шире от шлифованного торца для полного перекрытия. Осевая ширина резания ap Большая ширина резания повышает стабильность работы фрезы но в то же время обуславливает необходимость в обеспечении легкой эвакуации стружки. Радиальная глубина резания ae Обычно стандартные фрезы CoroMill 331 фрезеруют пазы глубина которых не превышает ширину фрезы больше чем в 4 раза. Более глубокая обработка требует повышения эффективности отвода стружки. Поэтому возникает необходимость в изготовлении фрез Tailor Made или специальной фрезы с увеличенными стружечными канавками. На глубину резания влияет диаметр оправки на которой закреплена фреза так как существует риск перегрузить шпонки на оправке. Материал обрабатываемой заготовки в большой степени определяет требования к условиям обработки. D 174 SANDVIK Фрезерование пазов
