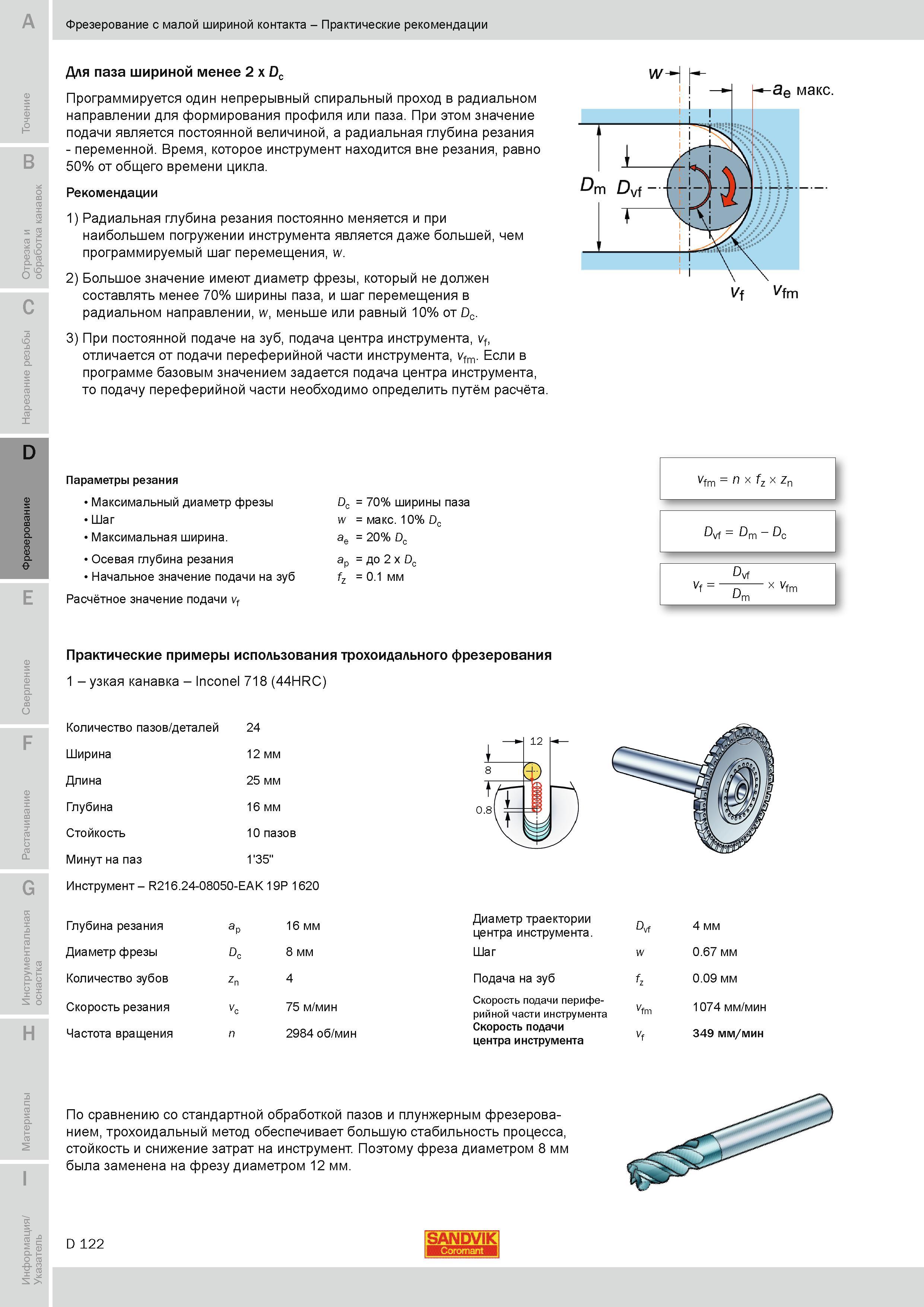

Для паза шириной менее 2 x Dc Программируется один непрерывный спиральный проход в радиальном направлении для формирования профиля или паза При это

Для паза шириной менее 2 x Dc Программируется один непрерывный спиральный проход в радиальном направлении для формирования профиля или паза При этом значение подачи является постоянной величиной а радиальная глубина резания - переменной. Время которое инструмент находится вне резания равно 50% от общего времени цикла. Рекомендации 1) Радиальная глубина резания постоянно меняется и при наибольшем погружении инструмента является даже большей чем программируемый шаг перемещения w. 2) Большое значение имеют диаметр фрезы который не должен составлять менее 70% ширины паза и шаг перемещения в радиальном направлении w меньше или равный 10% от Dc. 3) При постоянной подаче на зуб подача центра инструмента vf отличается от подачи переферийной части инструмента vfm. Если в программе базовым значением задается подача центра инструмента то подачу переферийной части необходимо определить путём расчёта. Параметры резания Максимальный диаметр фрезы Dc 70% ширины паза Шаг w макс. 10% Dc Максимальная ширина. ae 20% Dc Осевая глубина резания ap до 2 x Dc Начальное значение подачи на зуб fz 0.1 мм Расчётное значение подачи vf vfm n х fz х zn Dvf Dm Dc vf D vf D Практические примеры использования трохоидального фрезерования 1 - узкая канавка - Inconel 718 (44HRC) Количество пазов деталей 24 Ширина 12 мм Длина 25 мм Глубина 16 мм Стойкость 10 пазов Минут на паз 1'35" Инструмент - R216.24-08050-EAK 19P 1620 Глубина резания ap 16 мм Диаметр фрезы Dc 8 мм Количество зубов zn 4 Скорость резания vc 75 м/мин Частота вращения n 2984 об/мин Диаметр траектории центра инструмента. Шаг Подача на зуб Скорость подачи периферийной части инструмента Скорость подачи центра инструмента По сравнению стандартной обработкой пазов и плунжерным фрезерованием трохоидальный метод обеспечивает большую стабильность процесса стойкость и снижение затрат на инструмент Поэтому фреза диаметром 8 мм была заменена на фрезу диаметром 12 мм. Dvf 4 мм w 0.67 мм fz 0.09 мм vfm 1074 мм/мин vf 349 мм/мин D 122 SANDVIK Фрезерование с малой шириной контакта Практические рекомендации
