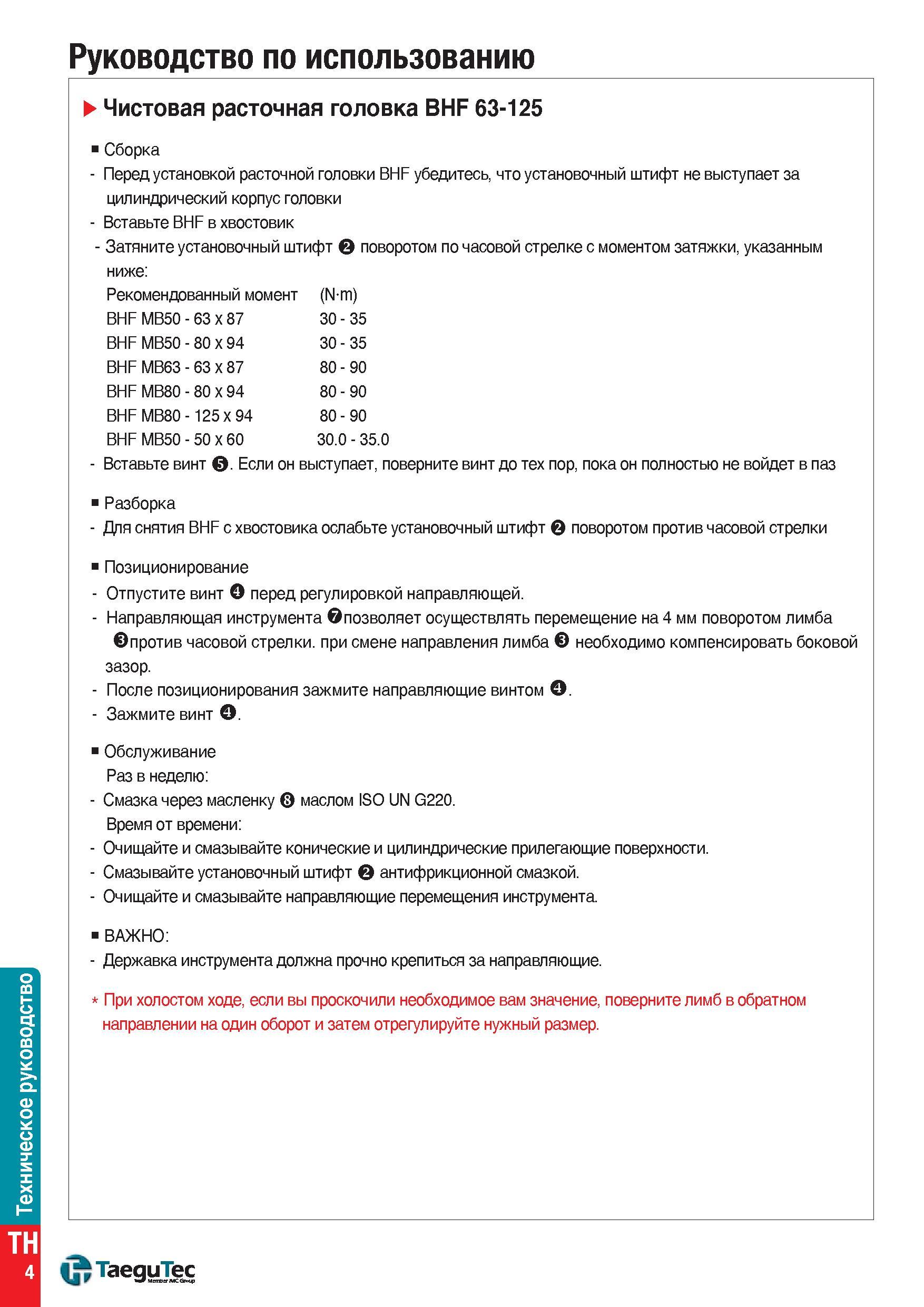

Руководство по сборке / разборке и позиционированию чистовых расточных головок TaeguTec BHF 63-125 Перед установкой расточной головки BHF убедите

1545 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.TH4

1545 Руководство по сборке / разборке и позиционированию чистовых расточных головок TaeguTec BHF 63-125 Перед установкой расточной головки BHF убедите Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. TH4

Руководство по сборке / разборке и позиционированию чистовых расточных головок TaeguTec BHF 63-125 Перед установкой расточной головки BHF убедите

Руководство по сборке / разборке и позиционированию чистовых расточных головок TaeguTec BHF 63-125 Перед установкой расточной головки BHF убедитесь, что установочный штифт не выступает за цилиндрический корпус головки Вставьте BHF в хвостовик - Затяните установочный штифт поворотом по часовой стрелке с моментом затяжки, указанным ниже Рекомендованный момент (N-m) BHF MB50 - 63 x 87 30 - 35 BHF MB50 - 80 x 94 30 - 35 BHF MB63 - 63 x 87 8 О 9 О BHF MB80 - 80 x 94 80 - 90 BHF MB80 - 125 x 94 80 - 90 BHF MB50 - 50 x 60 30.0 - 35.0 - Вставьте винт . Если он выступает, поверните винт до тех пор, пока он полностью не войдет в паз Разборка - Для снятия BHF с хвостовика ослабьте установочный штифт поворотом против часовой стрелки Позиционирование - Отпустите винт О перед регулировкой направляющей. - Направляющая инструмента позволяет осуществлять перемещение на 4 мм поворотом лимба против часовой стрелки. при смене направления лимба необходимо компенсировать боковой зазор. - После позиционирования зажмите направляющие винтом О. - Зажмите винт О. Обслуживание Раз в неделю - Смазка через масленку маслом ISO UN G220. Время от времени - Очищайте и смазывайте конические и цилиндрические прилегающие поверхности. - Смазывайте установочный штифт антифрикционной смазкой. - Очищайте и смазывайте направляющие перемещения инструмента. ВАЖНО - Державка инструмента должна прочно крепиться за направляющие. При холостом ходе, если вы проскочили необходимое вам значение, поверните лимб в обратном направлении на один оборот и затем отрегулируйте нужный размер. TaeguTec TH 4 Техническое руководство по использованию Сборка -
