Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

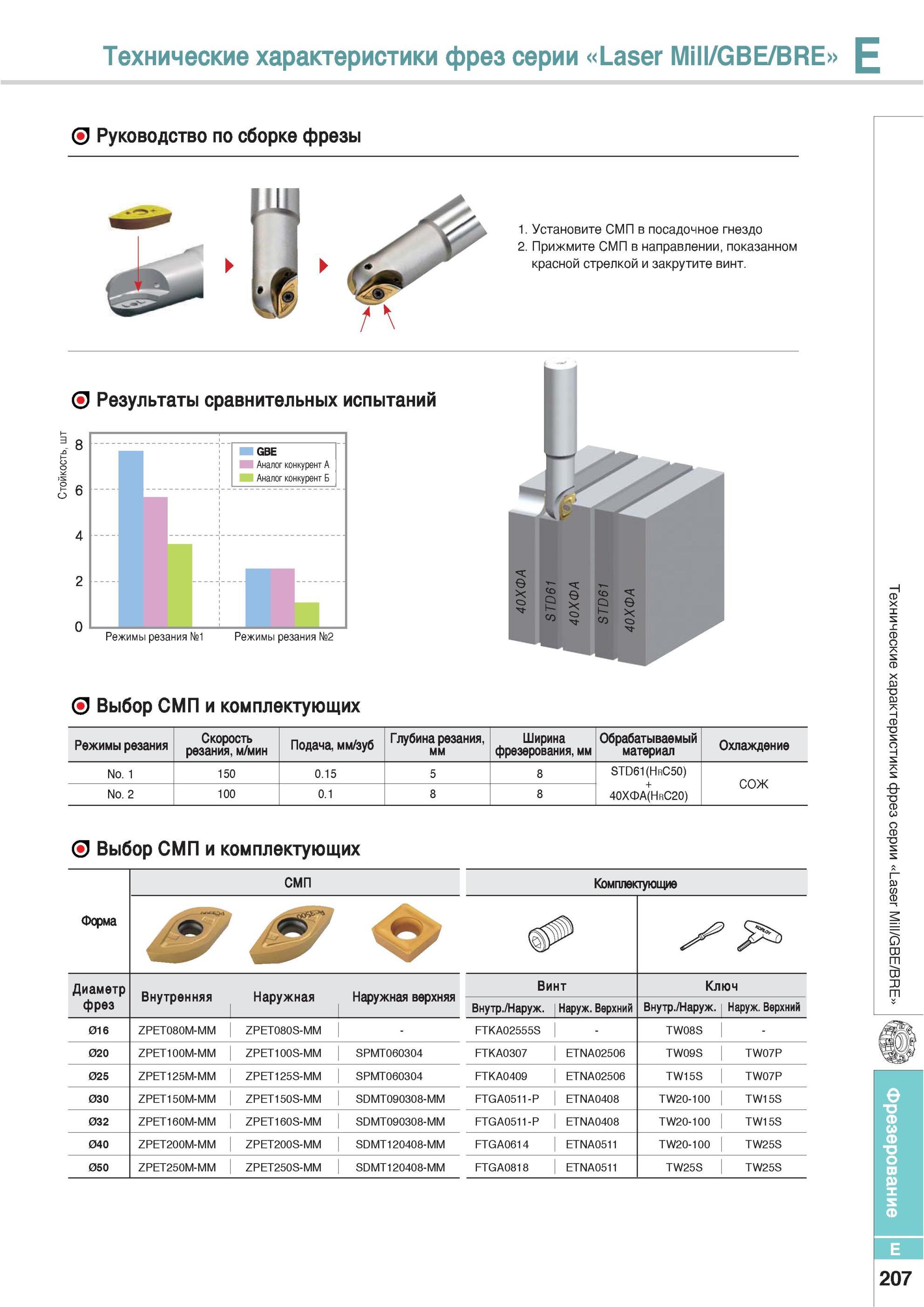

543 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.E207

543 Руководство по сборке фрезы Korloy Установите СМП в посадочное гнездо Прижмите СМП в направлении показанном красной стрелкой и закрутите винт Результаты ср Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E207

Руководство по сборке фрезы Korloy Установите СМП в посадочное гнездо Прижмите СМП в направлении показанном красной стрелкой и закрутите винт Результаты ср

Руководство по сборке фрезы Korloy Установите СМП в посадочное гнездо Прижмите СМП в направлении показанном красной стрелкой и закрутите винт. Результаты сравнительных испытаний GBE Аналог конкурент А Аналог конкурент Режимы резания №1 Режимы резания №2 Выбор СМП и комплектующих Режимы резания Скорость резания м/мин Подача мм/зуб Глубина резания мм Ширина фрезерования мм Обрабатываемый материал Охлаждение No. 1 150 0.15 5 8 STD61(HrC50) 40X A(HrC20) СОЖ No. 2 100 0.1 8 8 Выбор СМП и комплектующих Форма СМП Диаметр фрез Внутренняя Наружная Наружная верхняя 016 ZPET080M-MM ZPET080S-MM 020 ZPET100M-MM ZPET100S-MM SPMT060304 025 ZPET125M-MM ZPET125S-MM SPMT060304 030 ZPET150M-MM ZPET150S-MM SDMT090308-MM 032 ZPET160M-MM ZPET160S-MM SDMT090308-MM 040 ZPET200M-MM ZPET200S-MM SDMT120408-MM 050 ZPET250M-MM ZPET250S-MM SDMT120408-MM Комплектующие Винт Ключ Внутр./Наруж. Наруж. Верхний Внутр./Наруж. Наруж. Верхний FTKA02555S TW08S FTKA0307 ETNA02506 TW09S TW07P FTKA0409 ETNA02506 TW15S TW07P FTGA0511-P ETNA0408 TW20-100 TW15S FTGA0511-P ETNA0408 TW20-100 TW15S FTGA0614 ETNA0511 TW20-100 TW25S FTGA0818 ETNA0511 TW25S TW25S E 207 Стойкость шт Технические характеристики фрез серии Laser Mill/GBE/BRE E
